TDP300Wを謳う「LIQTECH 120X」の細部をチェック

「LIQTECH 120X」の概要を把握したところで、ここからは実機を手に、TDP300Wを実現する構成部品の細部をポイント毎にチェックしていこう。

アルミニウム製カバーがクールなウォーターブロック

先日検証記事をお届けしたAntec「Kuhler H2O 1250」のような例外はあるものの、オールインワン水冷ユニットのほとんどに、ポンプ一体型ウォーターブロックが採用されている。このスタイルの強みは、ポンプの小型化によりウォーターブロック本体がコンパクトに設計できるというメリット。最近ではラジエターの取り付け場所さえ確保できれば、Mini-ITXのような省スペースPCケースにも搭載できるため、とりわけCPUクーラー搭載スペースが限られる小型PCユーザーからの注目は高くなっている。
　「LIQTECH 120X」のポンプ一体型ウォーターブロックは、ヘッドカバー部にアルミニウム素材を採用。放熱フィン形状にする事で、”それらしい雰囲気”が醸し出されている。中央部にはENERMAXのロゴマークがあり、中央部にはBlueLEDが内蔵されている。またベースプレート部は熱伝導率の高い銅製で、この裏側に特許取得「SCT」（Shunt Channel Technology）の秘密が隠されている。

放熱フィン形状のアルミニウム製ヘッドカバーデザインは実にクール。上下のENERMAXロゴも収まりがいい。ポンプ一体型ウォーターブロックの外形寸法はW55×D65×H37.5mmとされている

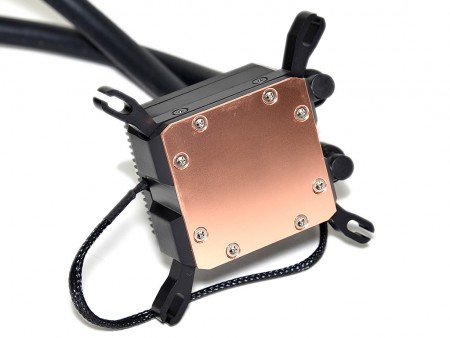

受熱ベースプレートは熱伝導率が高い銅製。プレート厚は1.5mmで、この裏側に「SCT」のヒートシンク部分が隠されている。なお出荷時には、アルミニウム製のIntel用クリップがネジ留めされている

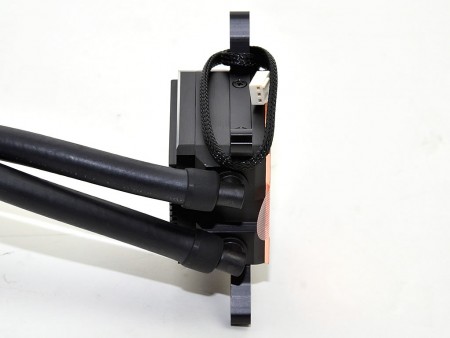

最厚部は37.5mm。ラジエターさえ搭載できてしまえば、小型Mini-ITXフォームファクタにおけるオールインワン水冷ユニットは、空冷を寄せ付けない圧倒的な冷却パフォーマンスを発揮する

120mmファンサイズラジエター

水冷ユニットの冷却サイクルで、クーラーント液を冷やす役割を担うのがラジエターだ。多くのオールインワン水冷ユニットでは、自動車やエアコン室外機等にみられる、波打つ形状の「ルーバーフィン」タイプが採用されている。だが「LIQTECH 120X」ではサイドフロー型CPUクーラーのヒートシンクに似た、フラットなフィンタイプが採用されている。これについては、「従来製品に比べ、120％増のシームレスな接触面積を提供し、放熱速度を増加」できるとしている。

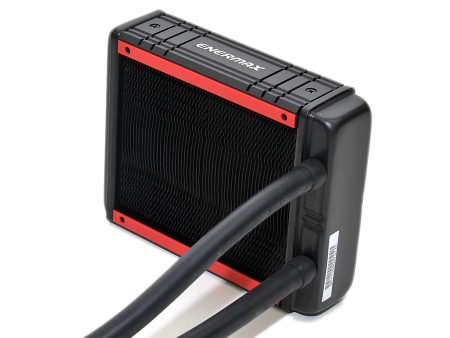

ラジエターサイズは、W120×D153×H43mm。本来無骨な構成部品だが、見栄えもよく洗練された印象。ENERMAXは製品の仕上げが上手い

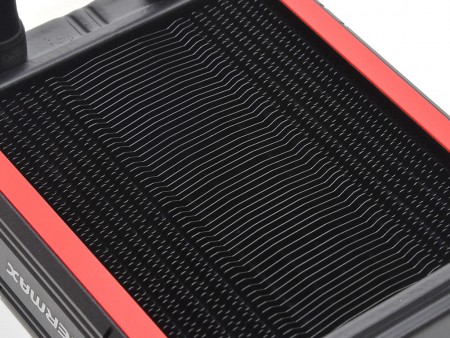

ラジエターは一般的なルーバーフィンタイプではなく、サイドフロー型CPUクーラーを彷彿とさせるフィンを積み重ねたもの

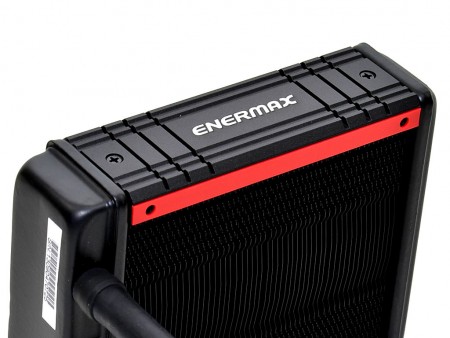

ENERMAXのロゴがプリントされたラジエター側面のプレートはアルミニウム製。赤い帯状のシートは防振ゴムパッド。冷却ファン接触面に当たり、駆動振動を吸収する役割を果たす

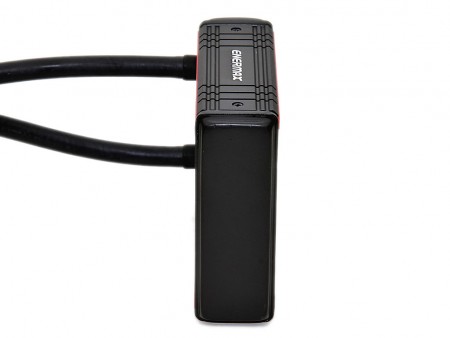

ラジエターは43mm厚を採用。高い冷却性能が期待される
