12V-2×6コネクタの接触不良を引き起こし、その挙動を観る

「GPU SHIELD ADAPTER CABLE」は、12V-2×6ケーブルの電流が9Aを上回ると、LEDとブザーで警告する仕様になっている。LEDは9Aまでは緑点灯、9A～12Aで赤点滅、12A～15Aでは赤点灯に切り替わるというもの。さらにPCケース内部が視認できない環境でも、ブザーによって耳で状況を確認できるというわけだ。

そこで実際にどのように警告してくれるのか、意図的に接触不良の状況を作り出し、観察してみることにした。

色々試行錯誤した結果、斜め挿しに近い接続を試した際、接触不良とシステム起動が両立できた。LEDは12A～15Aを示す赤点灯で、かなり耳障りなブザーが鳴り続けている。そのままストレステストのOCCTを実行したところ、アイドル時には30℃台だったコネクタ付近の表面温度は、あっという間に60℃をオーバー。触れないほどではないものの、危険を感じるほど熱くなっていた。

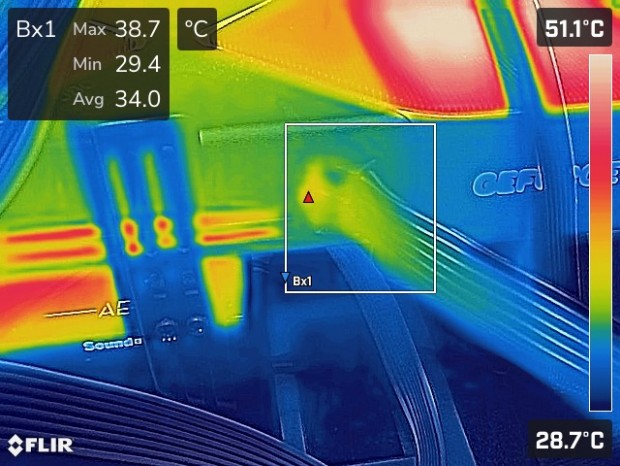

アイドル時のサーモグラフィ

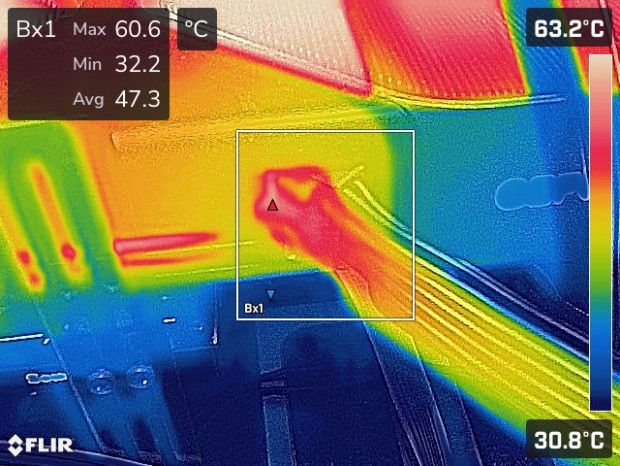

OCC実行時のサーモグラフィ

もっとも実際にアレコレと試した結果としては、12V-2×6コネクタは思った以上にしっかりしているという印象を受けた。コネクタを抜きすぎると信号用のセンスピンが接触せず通電しないほか、センスピンが入る程度に挿入されれば電力ピンも問題なく接触するため、そもそも接触不良が発生しない。露骨に挿し込みが甘く見えるような状態でも、大抵は問題なく動いてしまうのだ。

しかし今回の検証のように、挿さり方が悪ければ実際に接触不良は発生する。接続の際に引っかかりを感じながら無理にコネクタを挿入したりすれば、内部のピンが曲がってしまい、そこから致命的な温度上昇に繋がるかもしれない。

特にコネクタ内部で不具合が発生した場合は、「GPU SHIELD ADAPTER CABLE」のようなツールなしにトラブルを回避するのは難しいだろう。

万が一のトラブルに効果的に対処可能な高コスパツール

12VHPWRの登場以来、おそらくPCユーザーは、かなり神経質なほど注意深く補助電源ケーブルを扱っているはずだ。そして現行の12V-2×6もよく改良され、十分な信頼性を備えてはいるものの、それでも「万が一」の潜在的なリスクが解消されたわけではない点は悩ましい。

さらに一度トラブルが発生してしまえば、グラフィックスカードが致命的な損傷を受ける可能性がある点も確か。そもそもそんなケーブルを使わせないでよ･･･という話はさておき、現実的にユーザーの立場としては自衛するしかない。特にGeForce RTX 5090なら80万円以上、GeForce RTX 5070 Tiでも20万円以上するような現在の価格情勢を考えればなおさらだろう。

それではどのGPU保護ツールを使おうかと考えた時、機能と価格のバランスに優れた選択肢が「GPU SHIELD ADAPTER CABLE」だ。警告機能なしのケーブルとは異なり、目と耳で確認できるのは大きな強み。その一方で12V-2×6をピン単位でモニタリングできるような（数万円する）高機能な製品との比較では、5,000円前後と圧倒的に安価な点が魅力だ。

グラフィックスカードの価格がここまで高騰してしまった現状において、その出費で高価なカードを守れるとしたら、むしろ安い“保険”ではないだろうか。

販売開始はもうすぐ。今回検証したような白い電源ユニットと組み合わせる、ホワイトのバリエーションがあっても良さそう

提供：Cooler Master
