North XLのケーブルマネジメント機構

フルタワーにカテゴライズされた大型PCケースだけに、拡張性の高さは大いなるアピールポイント。一方で構成が複雑化することに比例してケーブルが増え、これらの処理が課題になってくる。そこはFractal製品とあって、あれこれ手は打たれているようだ。ここからはNorth XLのケーブルマネジメントについて見ていこう。

その主たるポイントは裏配線。右サイドパネルを外した状態でマザーボードトレイ背面を見ると、既に出荷時より複数のケーブルが配線されており、いずれも面ファスナーによって整頓されている。合計6本のFractalロゴ入り面ファスナーを軸に、複数箇所のグロメット付きスルーホールでマザーボードトレイ表裏をケーブルが自由に行き来し、要所に備え付けられたフックは結束バンドを固定する際に役立つ。これらを駆使すれば、広い裏配線スペースに余ったケーブルを閉じ込める事ができるだろう。

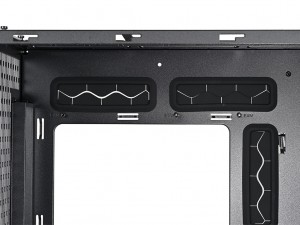

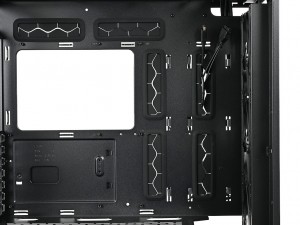

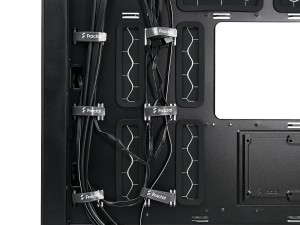

出荷時より装備される合計6本の面ファスナーは既に配線済みケーブルにも利用されている	マザーボード搭載スペース右手に2列のスルーホールを用意。左側はE-ATX規格で塞がれてしまう

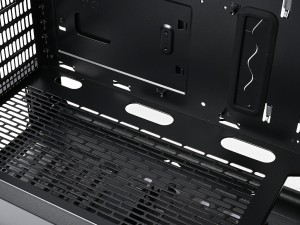

ATX補助電源ケーブルや増設した冷却ファンケーブルに向くスルーホール	ボトムカバー天板に設けられたスルーホール。ピンヘッダへのケーブル接続に便利

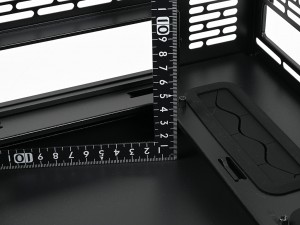

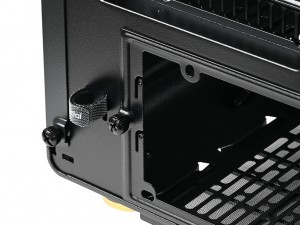

リア左下に面ファスナーを装備。ディスプレイ用ケーブル等に使えそうだ	裏配線スペースは公称29mm。実測でも確認ができた

Fractal Design「North XL」の付属品総点検

ボトム部前方寄りに固定されて出荷されるドライブトレイ。ここには3.5インチHDDの幅のアクセサリーBOXがワイヤー留めされていた。中にはジッパー袋に個包装されたネジ類(計6袋)が詰め込まれている。

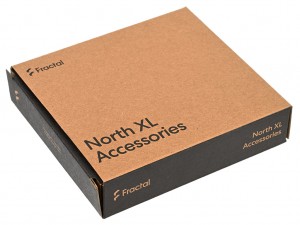

Fractalでは共通デザインのアクセサリーBOX。外形寸法はそれぞれ実測で幅115mm、奥行き100mm、高さ25mm

FractalのPCケース所有者ならお馴染みのネジ類は5種類で、他にゴム製のダンパー(Hard Drive Damper)と結束バンド(Cable Tie)といった内容。ボディサイズや”Fractalであること”を思えば、意外にもシンプルに感じるかもしれない。

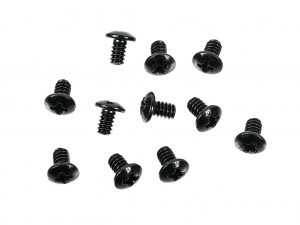

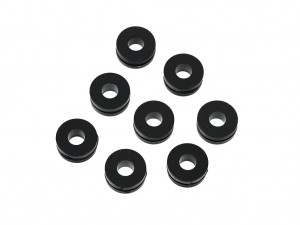

Mounting Screw (6-32) x11	Hard Drive Damper x8

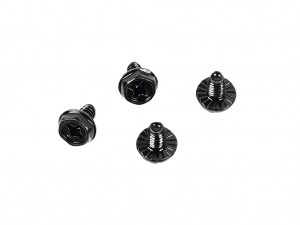

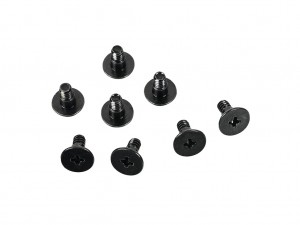

3.5” Drive Screw x8	Power Supply Screw x4

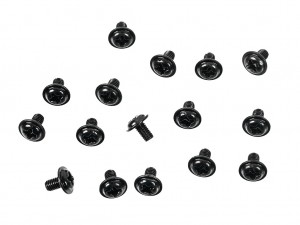

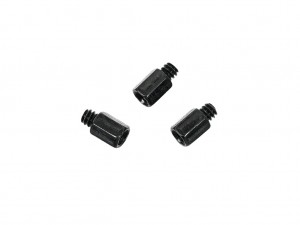

Mounting Screw (M3) x16	Motherboard Standoff x3

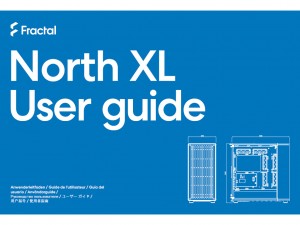

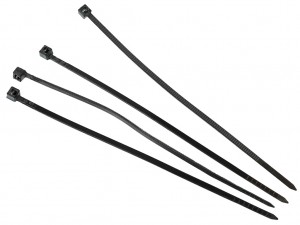

Cable Tie x4	マニュアル
