エルミタ的速攻撮って出しレビュー Vol.808

Ryzen 9 3950Xで使いたいハイエンドマザー、MSI「MEG X570 UNIFY」検証

2019.12.14 更新

文:松野 将太/撮影:松枝 清顕

  • rss
  • Twitter
  • Facebook
  • hatena
  • pocket
AMD MSI マザーボード

SLIやCrossfire X構築にも対応する拡張スロット

拡張スロットは、PCI-Express 4.0(x16)x2(x16、x8/x8)、PCI-Express 4.0(x4/x16形状)x1、PCI-Express4.0(x1)x2の計5本。マルチグラフィックスにも対応しており、3-Way AMD CrossFire Xまたは2-Way NVIDIA SLI(NVLink SLIもサポート)の構築が可能だ。x16形状のスロット3本は、いずれも金属補強を施した「PCIe Steel Armor」となっている。

megx570_027_1024x768
計5本の拡張スロットを備える「MEG X570 Unify」
megx570_028_1024x768 megx570_029_1024x768

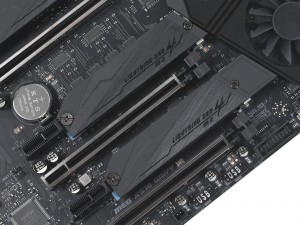

x16形状のスロット3本はいずれも金属補強された「PCIe Steel Armor」を採用 2つのx1スロットはM.2スロットの真横に配置されている

定評あるESS製DAC搭載の「Audio Boost HD」

オーディオ回路には、7.1ch対応のRealtek「ALC1220」にESS製のDACを組み合わせた「Audio Boost HD」を搭載。左右のオーディオ回路はPCB内の別々のレイヤーに配置されており、それぞれがメイン基板から分離した設計。加えて電気的な絶縁を施すことで、念入りにノイズを抑えている。また、最大600Ωのインピーダンスを誇る専用のヘッドフォンアンプの採用で、スタジオグレードの音質の実現をうたう。

megx570_030_1024x768
オーディオ回路「Audio Boost HD」。「MEG X570 ACE」にはプラスチックカバーが用意されていたが、今回は省略されているようだ
megx570_031_1024x768 megx570_032_1024x768

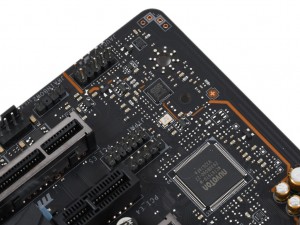

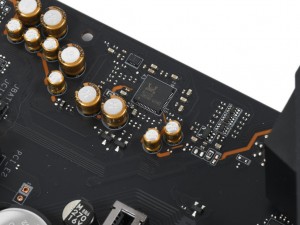

音質に定評あるESS製のDAC「SABRE9018Q2C」 オーディオチップは7.1ch対応のRealtek「ALC1220」

組み込み型のI/Oシールドを採用、ネットワークは無線・有線の両対応

「MEG X570 UNIFY」のリアインターフェイスには、近年メインストリームを中心に定着してきた組み込み済みのI/Oパネルを採用しており、PCケースへの組み込み時にもパネルを先にはめ込む必要がない。ネットワークには、ギガビットLANを超える高速通信に対応するRealtekの「RTL8125 2.5 Gbps LAN Controller」を搭載し、最大2.5Gbpsでの通信が可能だ。さらに、無線接続はIntel Wi-Fi 6 AX200搭載によるWi-Fi 6(IEEE 802.11x)およびBluetooth 5.0に対応する豪華な仕様となっている。

megx570_033_1024x480
組み込み済みのI/Oパネルが装着されたリアインターフェイス類。有線LANは2.5ギガビットに対応

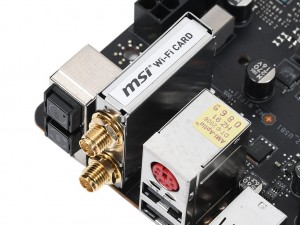

megx570_034_1024x768 Intel Wi-Fi 6 AX200を搭載した無線LANカード。無線・有線ともに次世代規格を搭載しているのは大きなメリットと言えるだろう

その他の要素をまとめてチェック

megx570_35_1024x768 megx570_29_1024x768

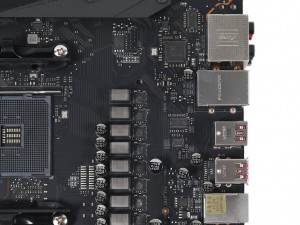

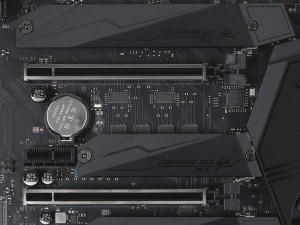

2.5ギガビットLANコントローラRealtek「RTL8125」 拡張スロットの下には、PCI-Express4.0クロックジェネレータやリドライバ、スイッチチップを実装
megx570_16_1024x768 megx570_22_1024x768

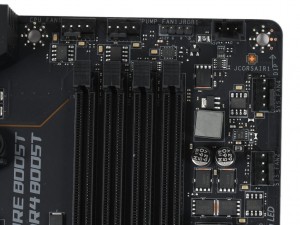

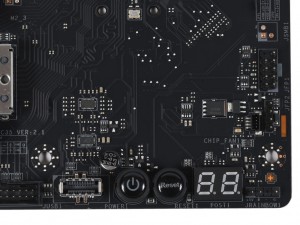

フロントピンヘッダやUSB3.2 Gen.2 Type-Cコネクタなどは基板右下にまとめて配置 ファン/ポンプ用の4pinヘッダは計7基。いずれも「HARDWARE MONITOR」で回転数を細かく制御できる
megx570_035_1024x768

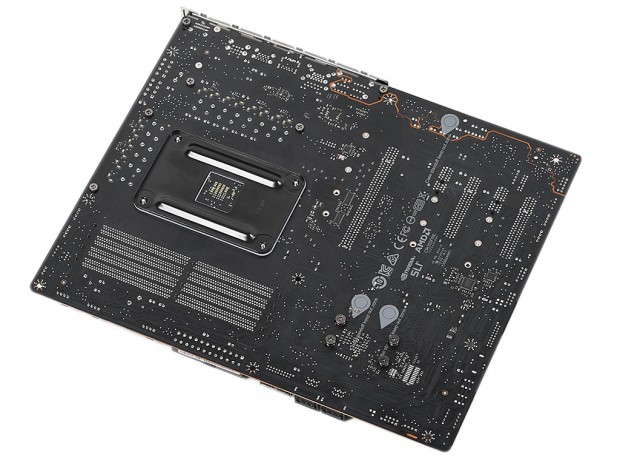

基板にはサーバーグレードのPCBを採用。シグナル転送が従来よりも30%以上高いほか、特にPCI-Express4.0の信号ロスを防げるとしている
megx570_036_1024x768 megx570_037_1024x768

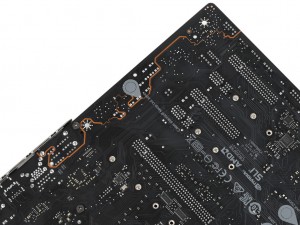

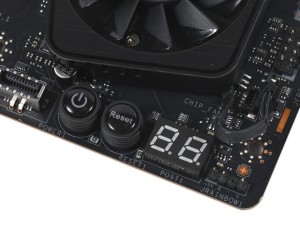

スペーサーに触れる可能性がある箇所には絶縁処理が施されている ボード右下のデバッグ用LED、および電源/リセットボタン
次のページ
Ryzen 9 3950Xとの組み合わせで「MEG X570 UNIFY」の動作を確認
