エルミタ的速攻撮って出しレビュー Vol.705

Core i9と最強タッグを組む超弩級の全能マザーボード、GIGABYTE「Z390 AORUS XTREME」

2018.12.24 更新

文：エルミタージュ秋葉原編集部絵踏一

GIGABYTE ゲーミングマザーボード

基板上に実装された多くのチップ・コントローラ

多数の機能を搭載する「Z390 AORUS XTREME」は、基板上にて多彩なICチップやコントローラ、コネクタやボタン類を観察することができる。外観チェックの締めくくりとして、それらをまとめてチェックしていこう。

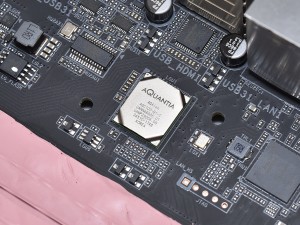

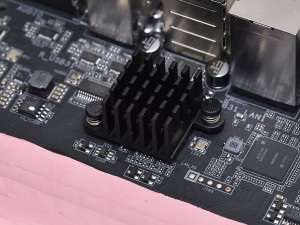

10ギガビットLANコントローラAquantia「AQC107」。発熱が大きいため、背の高いヒートシンクが装着されていた

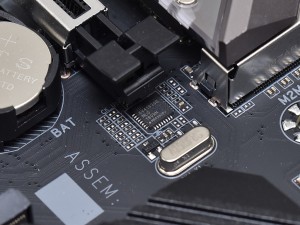

外部クロックジェネレータIDT「6V41630B」

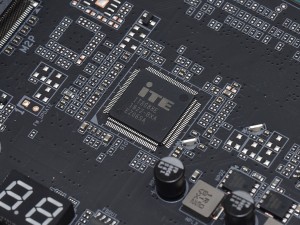

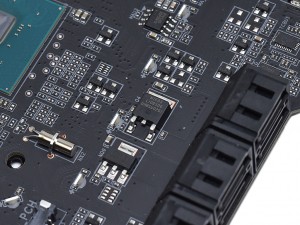

スーパーI/OコントローラITE「IT8688E」	NIKO-SEM製リニアレギュレータ「L1085DG」

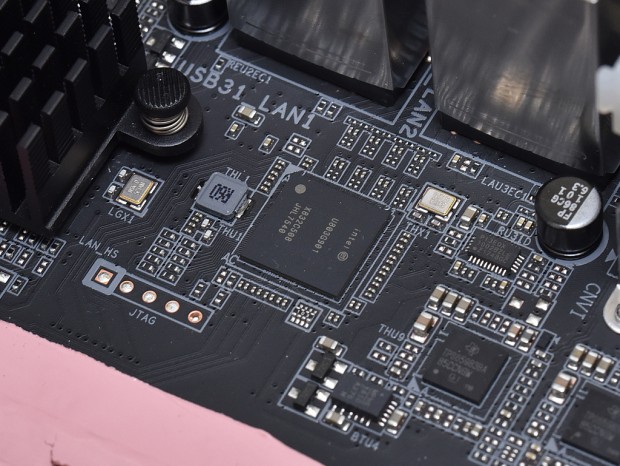

Intel製のThunderbolt 3コントローラ「JHL7540」

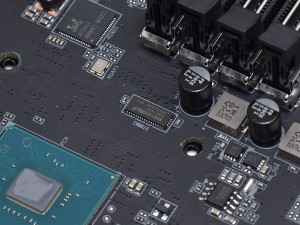

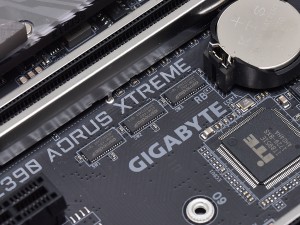

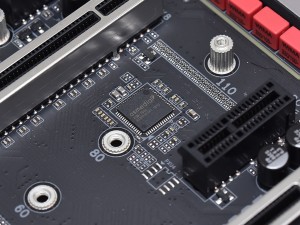

PCI-Express3.0スイッチチップASMedia「ASM1480」

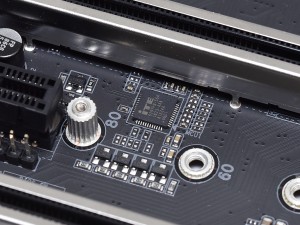

PCI-ExpressパケットスイッチASMedia「ASM1184e」	USB Type-C/USB PDコントローラTI「TPS65983BA」

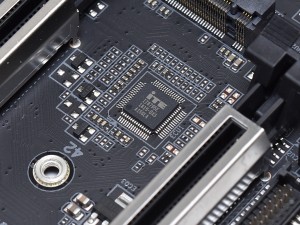

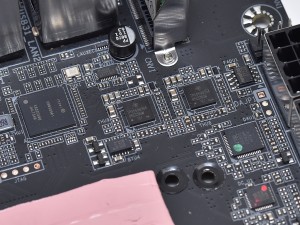

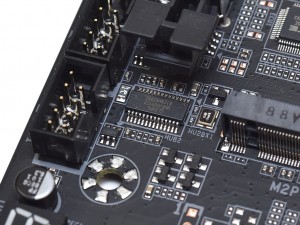

USB3.0ハブコントローラRealtek「RTS5411」	USB2.0ハブコントローラGenesys Logic「GL850G」

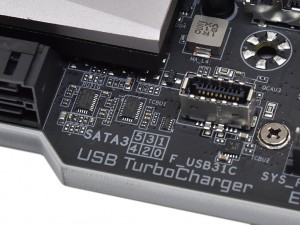

フロントポートに付属ケーブルを使って引き出せる「USB TurboCharger」ポート。QC3.0対応のAndroidとApple Fast-Chargeデバイスの両方を急速充電できる	ファンコントローラITE「IT8795E」

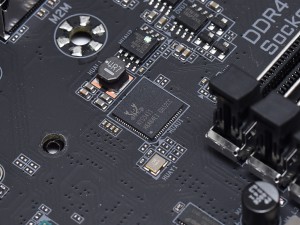

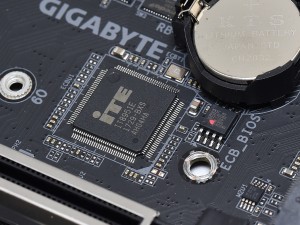

BIOS更新用に使用されるタイミングコントローラITE「IT8951E」	「RGB Fusion」用に実装されているコントローラITE「8297FN-56A」

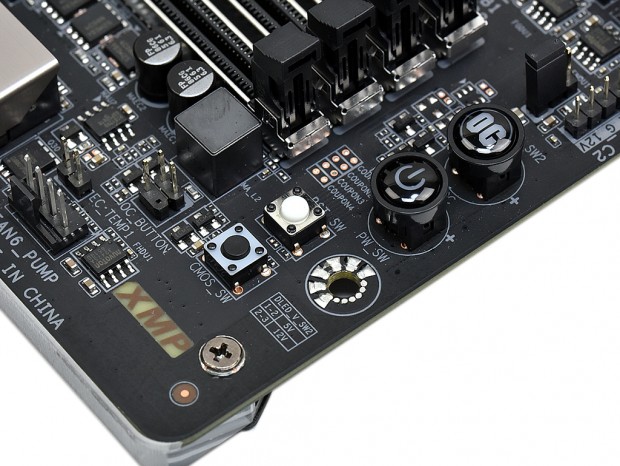

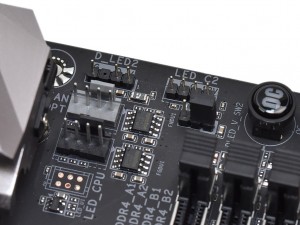

電源投入やリセットを基板上から実行できる「Quick Button」と、ワンタッチでオーバークロックできる「OC Button」

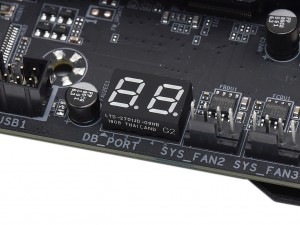

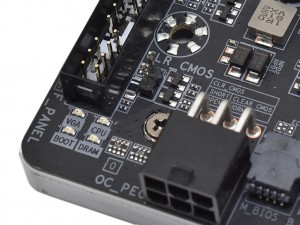

デバッグコードを表示する「DB_PORT」。オーバークロック時や何らかの事情で起動しない場合は、この表示が手がかりになる	いったいどのプロセスで問題が発生しているのか、ひと目で確認できる「Status LED」。CPUかメモリ、グラフィックス、あるいはブートに問題があれば、該当のLEDが点灯する

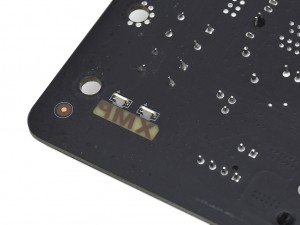

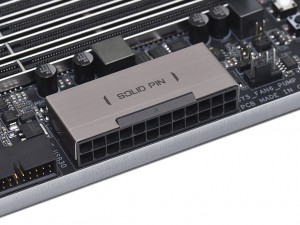

XMP設定が有効になった際に点灯する「XMP LED」	珍しい横向きスタイルで接続する、シールド付きの24pin ATX電源コネクタ。できるだけケーブルを露出させないように、という配慮かもしれない

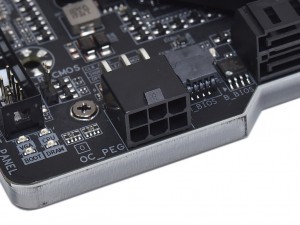

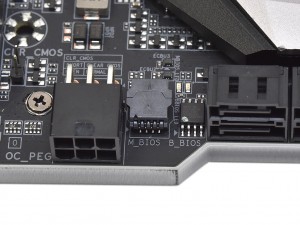

6pinのPCI-Express補助電源コネクタ。2枚以上のグラフィックスカードを搭載する際、余裕を確保するために接続することが推奨されている	そのすぐ隣に実装されているのは、デュアルBIOSチップだ

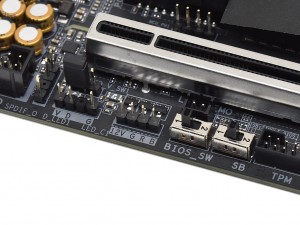

Z390世代から汎用形状に変更されたRGB LEDピンヘッダ	マザーボード下側に実装されている、もう一つのRGB LEDピンヘッダ。隣にはBIOSの切り替えスイッチが実装されている
