エルミタ的速攻撮って出しレビュー Vol.687

ASRockの最新機能を詰め込んだIntel Z390マザーボード「Z390 Taichi」検証

2018.10.09 更新

文：エルミタージュ秋葉原編集部池西樹

ASRock Intel Intel Z390 マザーボード

搭載パーツやチップ群をまとめてチェック

画像セッションのラストは、基板上に実装されているICチップやコネクタ類をまとめて紹介しよう。

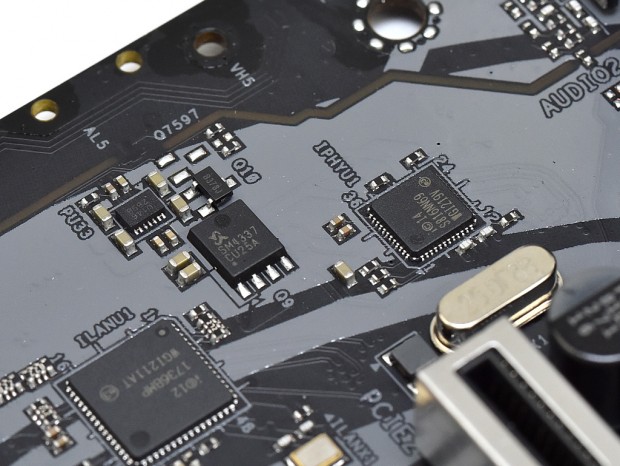

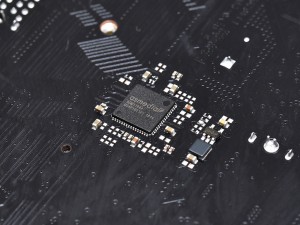

ネットワークコントローラIntel「I211AT」

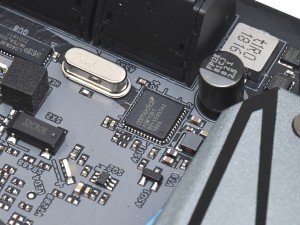

ふたつ目のネットワークコントローラIntel「I219V」

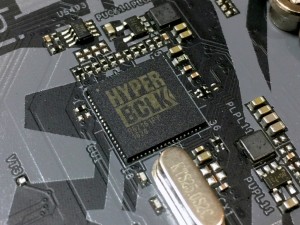

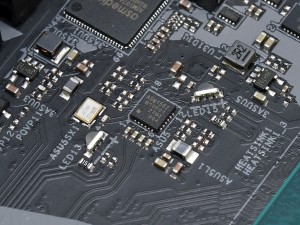

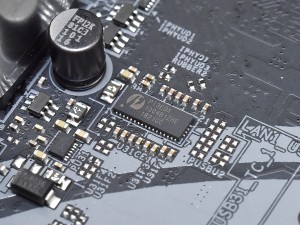

Winbond製BIOS ROM「25Q128JVSQ」はメインとバックアップの2基を実装	幅広いBCLK設定を可能にするクロックジェネレータ「Hyper BCLK Engine II」

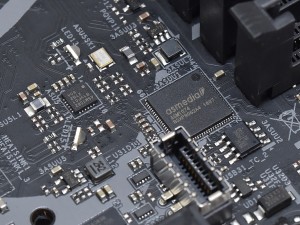

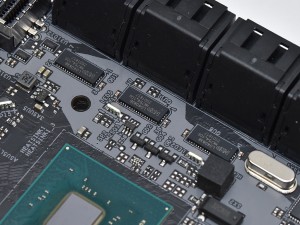

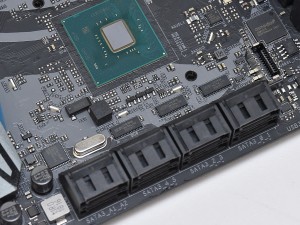

SATA3.0（6Gbps）コントローラASMedia「ASM1061」	USBハブコントローラASMedia「ASM1074」

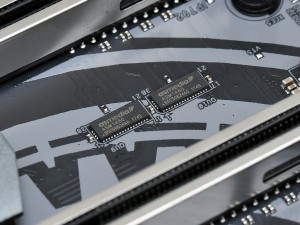

USB3.1 Gen.2リタイマーASMedia「ASM1562」	PCI ExpressレーンスイッチチップASMedia「ASM1480」

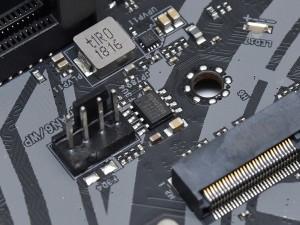

4pinファンコネクタにはファンドライバNuvoton「3947SA」を搭載

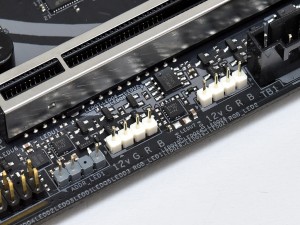

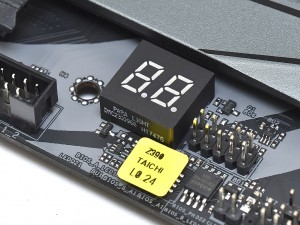

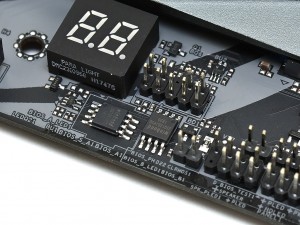

ポスト状態を確認できる「Dr.Debug」	LEDピンヘッダはRGB LED用の4pin×2、アドレサブルRGB LED用の3pin×1

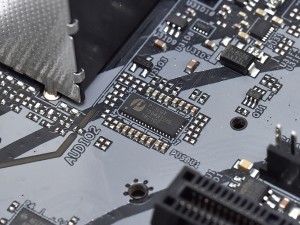

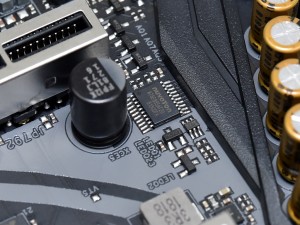

USB3.1リドライバPericom「PI3EQX」


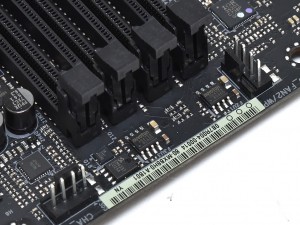

PCI-Express3.0スイッチチップNXP「L04083B」

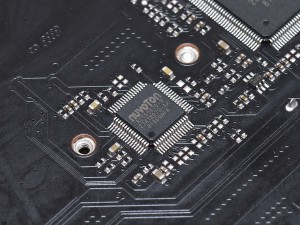

マイクロコントローラNuvoton「N76E885AT20」

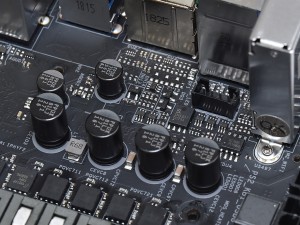

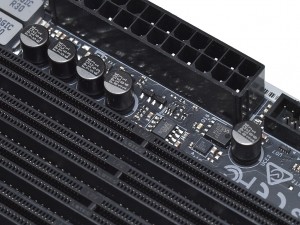

オーディオ回路以外のコンデンサはすべて「ニチコン製12K Black Cap」

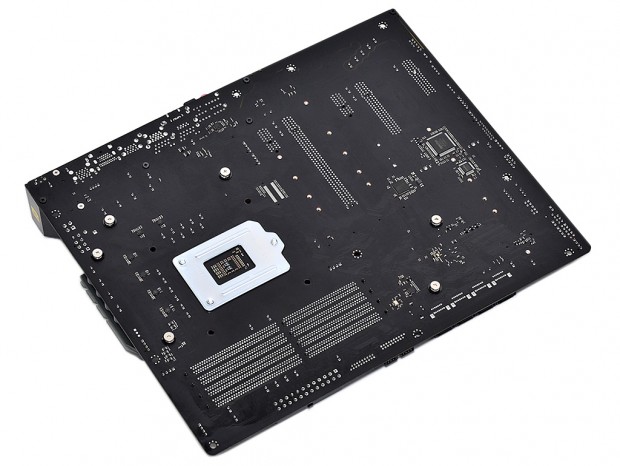

限られたスペースを有効に活用するため、基板裏面にも各種コントローラを搭載する

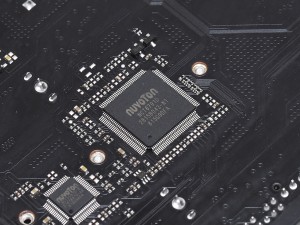

スーパーI/OコントローラNuvoton「NCT6791D」（左）とNuvoton「NCT5567D-B」（右）

PCI-ExpressパケットスイッチASMedia「ASM1184e」
