3mm厚アルミニウム採用のリアパネル

フロントとほぼ同形状のリアパネル。素材も違わず、アルマイト処理が施された3mm厚のアルミニウムが採用されている。質感の向上に一役買う素材の特性を生かした手法は、歴代PCケースを見れば分かるPhanteksのお家芸。上下部分のカットもフロントパネル同様で、これが前後を惑わす要因になっている。

リアパネルと言えば、通常バックパネルや拡張カードスロットがレイアウトされているはずだが、「ENTHOO EVOLV SHIFT」にはそれがない。代わりに上部には角丸長方形のカットや、下部には外部電源ケーブル用のソケットが確認できる。これらについては、追って詳しく解説しよう。

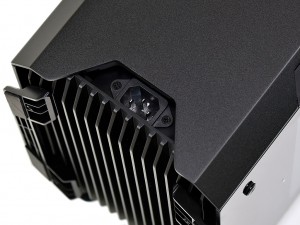

フロントパネルとは異なり、上部に持ち手のようなカットと、下部に電源ケーブル用3pinインレットを装備するリアパネル

前後3mm厚アルミニウムパネルを取り外してみる

次に前後に装着されているフロント・リアパネルをそれぞれ取り外してみよう。両サイドを内側に向かって角度がつけられた3mm厚のアルミニウム製パネルは、上部２箇所をスチール製シャーシにネジ固定。まずは取り外したパネルを観察してみよう。

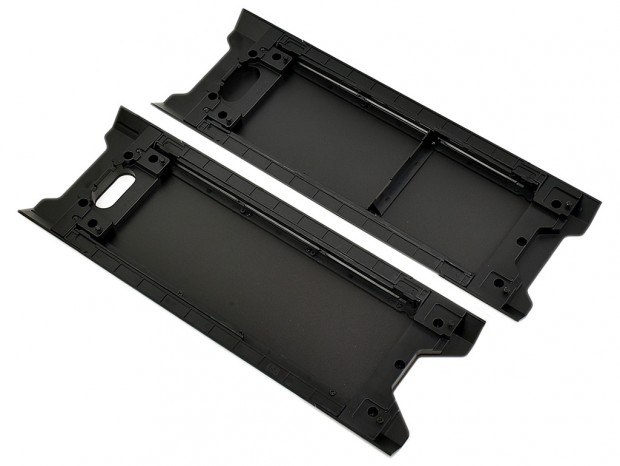

上部が角丸長方形にカットされている方がリアパネル。なおパネル裏側の一部にはABS樹脂製パーツも使用されている

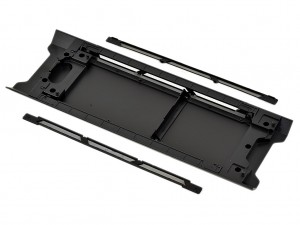

デザイン状、どうしても密閉されてしまうため、フロントとリアの両サイドには通気孔を装備。それぞれワンタッチで着脱できる細長い防塵フィルタを装備する

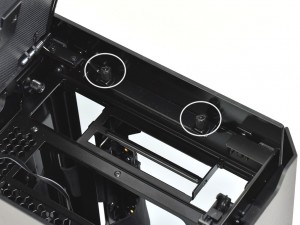

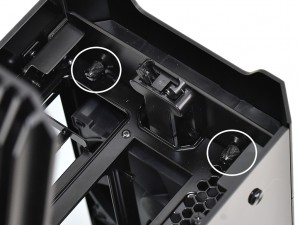

前後パネルはハンドスクリューによりシャーシに固定。基本的にはツールフリーで着脱ができる

4mm厚強化ガラス製両サイドパネル

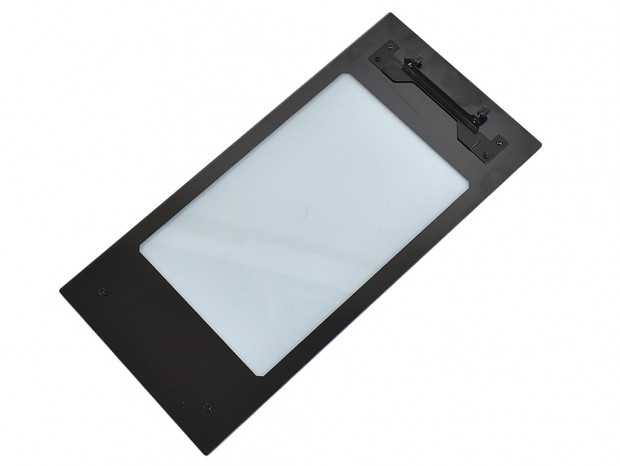

次に両側面に装備される4mm厚の強化ガラス製パネルをチェックしてみよう。強化ガラスには若干色がつけられ、高輝度LEDの尖った発光を若干和らげる役割を果たしてくれる。パネルの外寸は実測で幅約230mm、高さ約470mmで、ブラインドとしてカバーする部分は黒い額縁として塗り潰されている。なお内部を見透す窓部分は実測で幅約185mm、高さは約295mmだった。

”額縁”は黒く、トップパネル下や電源ユニットマウントスペースの楽屋裏を隠す役割を果たしている

強化ガラス上部にはメタル製プレートを装着。ここに脱落しないハンドスクリュー2本が備わり、スチール製シャーシに内側からネジ留めする仕組み

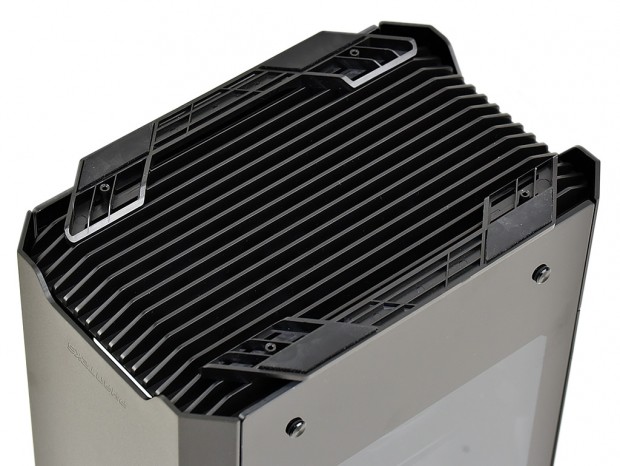

横置き時はサイドパネルになるボトムパネル

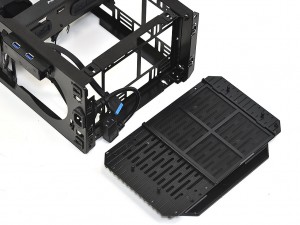

ボトムパネルはトップパネルの意匠に似た、放熱フィン風のABS樹脂製。通気孔仕様も共通で、スライド着脱式の防塵フィルタを備えている。また縦置き時の接地面となる部分には滑り止めのラバーが装着済み。２本の「FOOT」はそれぞれ２本のネジで固定されており、デフォルトよりもやや外よりのポジションに移設できるようになっている。なおボトムパネル自体はシャーシから取り外しが可能。固定にはジュラコンキャチが使用されていた。

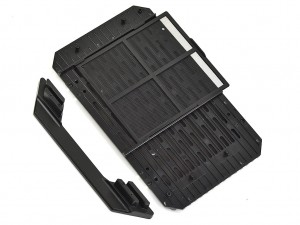

ボトムパネルは電源ユニット搭載面になるため、吸気ファン用に防塵フィルタを装備。横置きスタイルに対応するため、２本の「FOOT」は取り外す事ができる
