グラフィックスカードを搭載してみる

グラフィックスカードの搭載は特殊で、付属のライザーケーブルを使い、アクリル窓付きの右サイドパネルと平行にマウントする。このスタイルにすることで、ロープロファイルではなくフルサイズのグラフィックスカードが選択できる。加えて各社が競って採用するオリジナルVGAクーラーを、真正面から眺める事ができる、視覚的なメリットもある。
　なおライザーケーブルは長さ約200mm。搭載可能なグラフィックスカードの奥行きは最大310mmまで。付属の「VGA Holder」を使えば、横置き時に掛かる拡張スロットへのテンションが軽減できる。

マザーボードと平行して縦にあるネジ穴は「VGA Holder」固定用だった	搭載するグラフィックスカードの幅に合わせ「VGA Holder」をネジ留め。横置き設置時でも重いカードを支える役割を果たす
幅約100mmのライザーケーブル。これを使えばグラフィックスカードの設置位置を変えることができる
搭載テストに用意したグラフィックスカードは奥行き277mm。主流となる2スロット占有モデルも問題無く搭載可能
拡張スロットの固定はインチネジを使用。搭載時はABS樹脂製カバーを外し、完了後は元に戻せばブラケットのネジ留め部分を隠す事ができる
ここでようやく分かったのが、トップパネル部の冷却ファンがフロント寄りにオフセットされている理由。幅100mmのライザーケーブルがエアフローの妨げになるため、できる限り位置をずらすという考えのようだ
隣接するアクリル窓は、上部に通気孔を設けている。なお厚さ35mmの2スロット占有グラフィックスカードの場合、サイドパネル（アクリル窓）までの距離は実測で約20mmは確保できている

電源ユニットを搭載してみる

搭載可能な電源ユニットは、ミニPC等に採用されるSFX規格に限定される。これも独特の設計からくる代償のひとつと感じる部分だ。ATX規格に比べ、圧倒的に選択肢は限られてしまう。ただし、Thermaltakeからうってつけのモデルがラインナップされている。それが「Toughpower SFX 600W Gold」（型番：PS-STP-0600FPCGXX-G）だ。外形寸法は規格内の幅125mm、奥行き100mm、高さ63.5mm。80PLUS GOLD認証の高効率設計により発熱を抑え、小型筐体での運用に最適化されている。

SFX規格に対応するフルモジュラーGOLD認証電源「Toughpower SFX Gold」シリーズの600Wモデル。ケーブルはフルモジュラー式を採用する希少品で、＋12Vはシングルレーン50Aの出力を誇る

なおシリーズには450Wモデルもラインナップ。「Core G3」に搭載する電源ユニットは、同一メーカーの「Toughpower SFX Gold」がオススメだ。

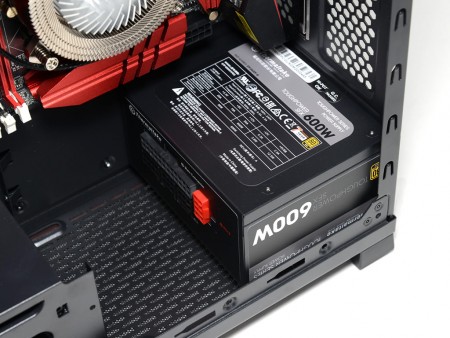

奥行き100mmの「Toughpower SFX 600W Gold」と、同一フロアのHDDケージまでの距離は実測で約90mm程度。実質裏配線はできない設計だけに、余ったケーブル置き場として貴重な空間になるはずだ

幅140mmに収めた設計の妙

そもそも小型PCの代表格であるMini-ITX規格は、デスクトップ用のCPUとハイエンド志向のグラフィックスカードが搭載可能だ。対応PCケースも豊富で、ストレージ収納力が自慢というミニタワーも存在する。そんな自作市場にあって、敢えてATX規格を選び、拡張スロットは実質1本のみの利用。ストレージは2.5インチSSDまたは3.5インチHDDが最大で2台までの搭載に限られる。電源ユニットはATX規格は使えず、SFX規格に対応。CPUクーラーの有効スペースは高さ110mmだ。

とは言えど、なにかと制約はあるが、かえってそれが面白い。「Core G3」はそんなPCケースだ。設置場所を選ばないスリムな筐体は、幅140mmのスペースがあればいい。フロントパネルには最大で240mmサイズのラジエターが搭載できるため、CPUクーラーの高さ制限も気にしない。ストレージに限っては、容量単価が安いため、思い切って大容量モデルを導入したり、場合によっては外付けまたはオンラインストレージサービスを有効に活用する手もある。なによりATXマザーボードは圧倒的に選択肢が豊富で、メモリスロットの多さはアドバンテージになるだろう。

確かにはじめは窮屈に感じるかもしれない。しかし実機に触れていくにつれ、気にならなくなる。そこは設計の妙であり、幅140mmのスリムな筐体ならではの楽しみ方がそこにはあるのだ。
