エルミタ的速攻撮って出しレビュー Vol.505
2016.08.09 更新
文：GDM編集部 池西 樹
「ARMOR 2X」クーラーを取り外すと、メタルプレートで保護された基板が姿を現す。MSIオリジナル設計による電源回路には、リファレンス（4+1フェーズ）を超える6+2フェーズ電源回路を実装。コンポーネントも低温動作が可能なチョークコイル「SFC」や、耐久性に優れる固体電解コンデンサなど高品質パーツを採用。耐久性や信頼性に不安はない。
 |
|
| 基板表面はメタルプレートで保護され、自重によるたわみを防止する | |
 |
 |
| メタルプレートは電源回路のMOSFETやPWMコントローラ、GPUの両サイドにレイアウトされたビデオメモリの放熱も行う | |
 |
|

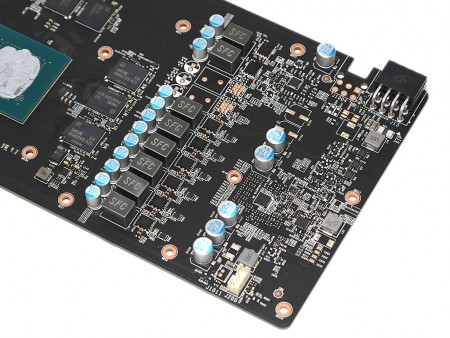

| 基板前方にレイアウトされた6+2フェーズ電源回路。2フェーズ分の空きパターンも確認できる | |
 |
 |
| 1フェーズあたり「SFC」「固体電解コンデンサ」「MOSFET」とも各1基ずつ搭載 | PWMコントローラはuPI Semiconductor Corp製「uP9511P」 |
 |
|

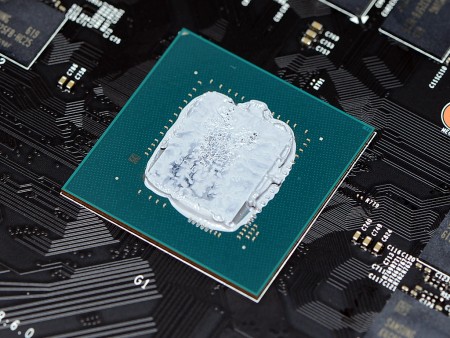

| Pascal世代の「GP104」コアを採用する「GeForce GTX 1070」。4基ある「GPC」の1つが無効化されCUDAコア数は1,920基 | |
 |
|

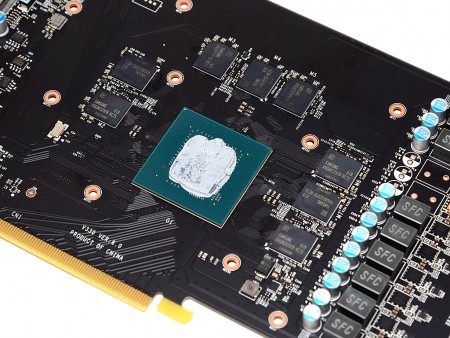

| GPUを囲むようにレイアウトされた8枚のビデオメモリ | |
 |
 |
| ビデオメモリはSamsung製GDDR5「K4G80325FB-HC25」。容量は1GB、動作電圧は1.5Vで、クロックは8,000MHz | 基板上部にレイアウトされたメモリ電源用PWMコントローラ |
 |
 |
| VGAクーラーと干渉しないよう、薄型のフェライトコアチョークが多く実装される | |
 |
|

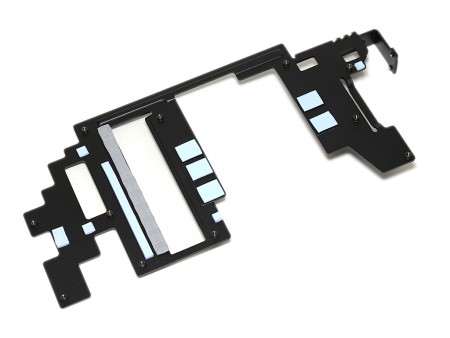

| 都合13本（基板11本 / バックプレート2本）のネジで固定されたメタルプレート。ICチップ接触部には熱伝導シートが貼り付けられている | |
 |
GPUコアの真裏には2基のタンタルコンデンサが搭載されていた |
