エルミタ的速攻撮って出しレビュー Vol.498
2016.07.19 更新
文：GDM編集部 松枝 清顕 / 池西 樹
付属品を総点検したところで、マザーボードへの搭載手順を解説していこう。「MasterAir Maker 8」は、旧世代を含めほぼすべてのソケットに対応する、ユニバーサルリテンションを採用している。CPUソケット周りのクリアランスと、PCケースに収まるスペースさえ気をつければ、プラットフォームを選ばない。ここではシェア率の高さを優先し、Intel LGA 1151ソケットへの搭載を試み、順を追って解説していこう。
 |
 |
| まずは2基の冷却ファンを外し、本体を身軽にしておく | ここで受熱ベース部の保護ラベルを剥がしておこう。意外にも忘れる人が後を絶たない |
 |
 |
| Intel用のプラスチック製バックプレート（C）の末端を、LGA1151ソケットのピッチに合わせる | マザーボード背面から、ソケット周辺のネジ穴に合わせバックプレート仮装着する |
 |
 |
| バックプレートのネジはご覧の通りマザーボード表面に突き出す | Intel LGA 775 / 1366 / 115x用の支柱（I）をネジに固定。ハンドスクリュータイプなので、工具は不要だ |
 |
|

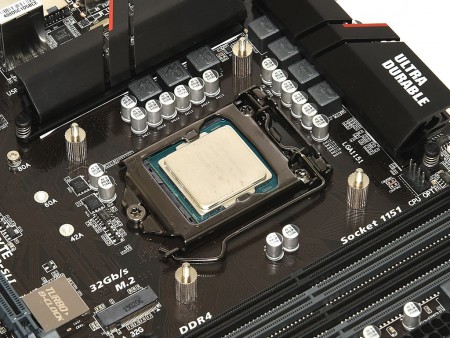

| 4本の支柱は装着完了。これで台座を固定するベースが出来上がった | |
 |
 |

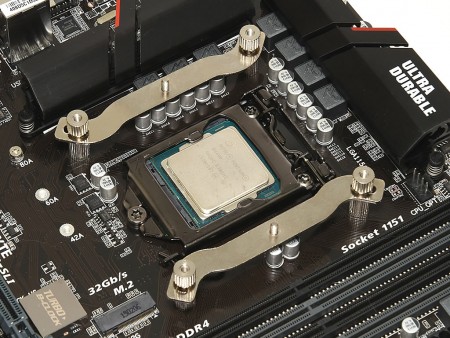

| 金属製のIntel専用プレート（G）を支柱に固定。例によって3つのピッチがあるネジ穴のうち、LGA1151は中央が該当。続いてハンドスクリュー（L）でプレートをガッチリ固定しよう | |
 |
|
| Intel専用プレート（G）の向きに注目。プレート中央の突起にCPUクーラー本体をネジ留めする。つまり固定方向により冷却ファンの位置関係が変わる事になる。画像のようにプレートが縦方向なら冷却ファンは左右エアフロー、横方向なら上下エアフローになるというワケだ | |
 |
 |

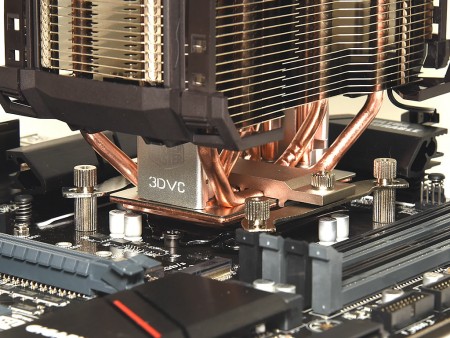

| 「MasterAir Maker 8」受熱ベース上部に固定されている板状のブリッジを、Intel専用プレート（G）に固定。ハンドスクリュータイプの（M）を使い、左右2点留めでマザーボードにマウントする | |
 |
|
| マザーボードへの搭載はこれで完了。各ネジ類に緩みはないか確認をしておく | |
 |
|

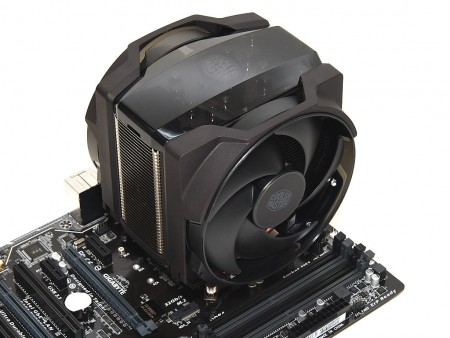

| 「MasterAir Maker 8」を搭載すると、ATXマザーボードが小さく見える。隣接するメモリスロットとの位置関係は想像よりも悪くない。周辺クリアランスについては、次のセッションで詳しく見ていこう | |
 |
 |
| 最後にケーブルを接続する。CPUクーラー本体からは、140mm口径冷却ファン2基分の4pinコネクタと、トップ部に装備されるLEDイルミネーション用の2pinコネクタがあり、付属のケーブル1本に集約して給電できる | |
