エルミタ的速攻撮って出しレビュー Vol.404
2015.03.28 更新
文：GDM編集部 Tawashi
ここからは画像を中心に「X99 WS-E/10G」の詳細を確認していこう。電源回路には「Super Alloy」準拠の高品質コンポーネントで構成された、デジタル制御の12フェーズ回路を搭載するほか、飽和電流を通常の3倍に高めた「Premium 60A Power Choke」を採用。加えてIntersil製フェーズダブラーの実装も確認でき、より細かい電源タイミングの制御を行うことで、安定性や耐久性を高めている。
 |
 |

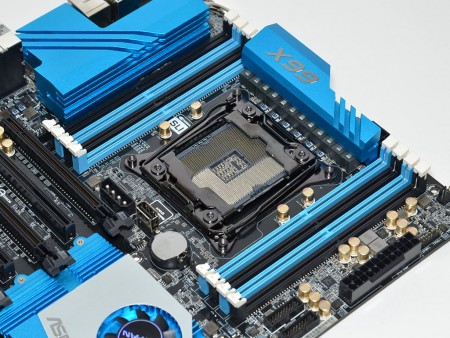

| CPU周りに備えるブルーヒートシンクの下にあるコンデンサには、省スペースなタンタルコンデンサを採用。横に並ぶ固体コンデンサは全て「12Kプラチナコンデンサ」だ | |
 |
 |
| サイドヒートシンク、MOSFETヒートシンクはニッケルメッキ仕様のφ6mmヒートパイプで連結されていた。重量は実測値で328g | |
 |
 |
| 電源回路を制御するのは、Intersil製デジタルPWMコントローラ「ISL6379」 | |

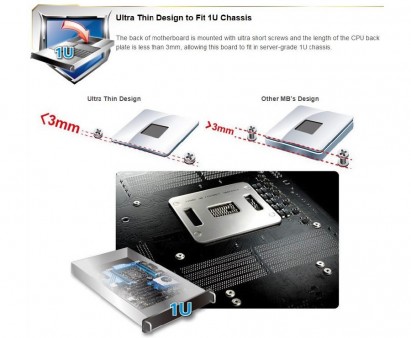

基板裏面は、バックプレート厚を3mmのスリムタイプにすることで、1Uラックマウントケースにフィットする作り。これにより、高さ制限のあるケースでも、問題なくマザーボードを搭載させることができる。
 |
|
 |
 |
| ワークステーション向けを謳うだけあり、バックプレートの厚みは1Uラックマウントケースにフィットするようにデザインされている | |
