「RVZ01」の複雑な内部構造チェック

「RVZ01」の外観を眺めたところで、内部構造をチェックしていこう。一般的にスリム型PCケースの場合、限られた内部空間からオーソドックスな設計であることが多い。しかしこのモデルは「RAVEN」シリーズの看板を背負うだけあって、たくさんの仕掛けが詰め込まれている。「RVZ01」真の魅力は、内部構造にある。

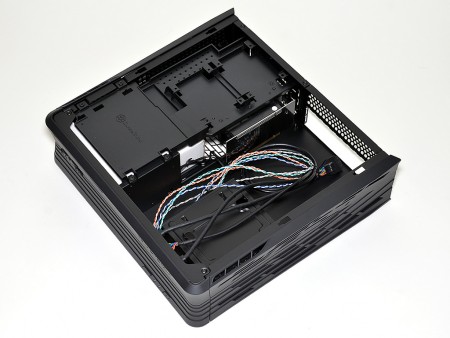

トップパネルを取り外した時点では、シンプルに見える内部。しかし検証を進めるうちに、見た目では想像できない考え抜かれた設計である事が明らかになっていく

スリム型筐体における「ドライブベイレイアウト」

まずはドライブベイレイアウトからチェックを開始しよう。「RVZ01」はスリム光学ドライブベイ×1段、3.5インチシャドウベイ×1段、2.5インチシャドウベイ×3段の搭載スペースが用意されている。さすがにミドルタワーPCケースのようにはいかないものの、システムの用途にあった容量のストレージをチョイスし、大容量データはUSB3.0接続による外付けHDDに任せる等、小型PCケースなりに上手に付き合えばいい。

2.5インチシャドウベイ ～その1～

スモールPCフォームファクタのストレージと言えば、やはりSSDとなるだろう。「RVZ01」の2.5インチシャドウベイは3台分だが、1台+2台の2箇所に分かれている。ひとつ目はフロントパネル中央部裏にトレイを用意。ボトム面2箇所にネジ固定されたトレイに1台の2.5インチSSDがマウントできる。

SSDは底面4箇所のネジでステイに固定。搭載には一度ステイを取り外す必要がある

2.5インチシャドウベイ ～その2～

2.5インチシャドウベイふたつ目は、グラフィックスカード・サポートブラケット背面に、2.5インチSSDが2台マウントできる。

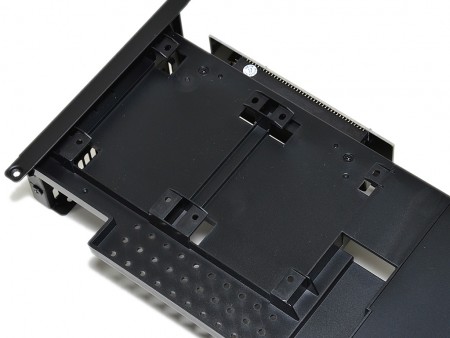

「グラフィックスカード・サポートブラケット」（詳細は後述）裏面に2台分の2.5インチシャドウベイがある。ちなみにちょうどこの面はトップパネルと正対する位置関係にある
SSDの固定は底面4箇所のネジ留め。同一モデルを並べて固定し、RAID構成もいいだろう

3.5インチシャドウベイ

唯一の3.5インチシャドウベイは、電源ユニットを固定する「PSUブラケット」の上に用意されている。上部の板の4箇所を折り返してヒンジを形成。3.5インチHDD側面のネジ穴を使って固定する。

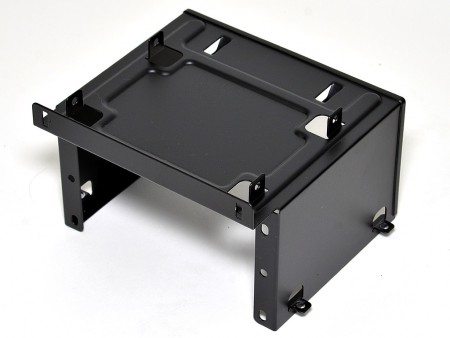

コの字型のPSUブラケット上面が、唯一の3.5インチシャドウベイ。HDD固定には一度ユニットを取り外す必要がある
	3.5インチHDDの固定は側面片側2箇所、計4個のインチネジを使用。ちなみによくある2.5インチ排他仕様ではない“3.5インチ専用”シャドウベイとなっている

スロットイン専用薄型光学ドライブベイ

「RVZ01」の光学ドライブベイはスリム型で、ローディング方式はスロットイン専用。市場での選択肢は少ないものの、SilverStoneでは意外にも読み書き対応Blu-ray「SST-SOB02」（Panasonic「UJ-265」OEM）がラインナップされているので、覚えておこう。
　なお搭載場所は2台分の2.5インチシャドウベイ同様、グラフィックスカード・サポートブラケットの末端部。固定方法はスリム光学ドライブ用ミリネジ（「SCREW D M2」付属）を使用する。なおスペースの関係上、ネジ留めは片側2個のみとなっている。

ABS樹脂製グラフィックスカード・サポートブラケットの末端に、スリム光学ドライブをマウント	背面にくり抜かれたスリムラインSATAコネクタ部
グラフィックスカード・サポートブラケットにグラフィックスカードとスリム型スロットイン光学ドライブをマウントさせてみると、ご覧のような格好に。限られたスペースを有効に使う無駄のない設計を感じさせる
