トップ > レビュー > 撮って出し

エルミタ的速攻撮って出しレビュー Vol.267

「マイナス」から生み出された「プラス」の妙
Fractal Design「Node 304」

2013.09.23 更新

文:GDM編集部 松枝 清顕

  • rss
  • Twitter
  • Facebook
  • hatena
  • pocket
Mini-ITX

マザーボードをマウントする

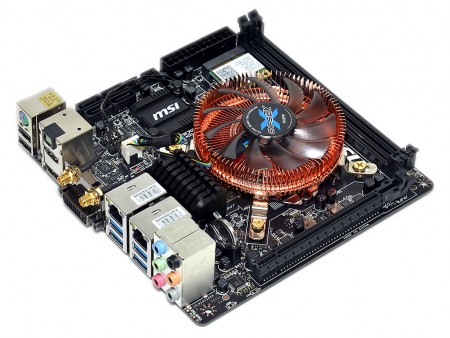

次にマザーボードをマウントさせてみたい。今回用意したのは、MSI「H87I」。Intel H87 Expressチップを搭載したMini-ITXマザーボードで、実勢価格は税込15,000円程度(執筆時点)ながら、「インテル ワイヤレス・ディスプレイ(WiDi)」対応無線LANアダプタが標準で搭載されている。なおCPUクーラーには、いかにも小型PCケースに最適な極薄トップフロー型ZALMAN「CNPS2X」を用意した。

Node 304 CNPS2X_1024x750a
MSI「H87I」
製品情報(MSI)(株式会社アスク)
ZALMAN「CNPS2X」
製品情報(ZALMAN TECH)(株式会社アスク)
Node 304
言うに及ばずだが、「Node 304」にはCPUクーラーメンテナンスホール(カットアウト)等は装備されていない。よってバックプレート固定式等のCPUクーラーは、事前にマザーボードへ取り付けておく必要がある

「Node 304」の公称CPUクーラー有効高は165mmとされている。実際にマザーボードを固定してみると、電源ユニットとリア140mm冷却ファンの間には大きなスペースが確認できた。ただし考慮しなければならないのは、3つの「HDDブラケット」の存在。大型タワー型CPUクーラーの場合、高さに問題が無くても、吸気ファンと「HDDブラケット」が近くなり、ヒートシンクサイズによっては十分に吸気ができない可能性がある。さらに最大6台のストレージ(HDD/SSD)が搭載できる事で、ケーブル本数が多くなり、それらのやり場を確保しなければならない。
 今回は直径84mm、高さ27mmという極端に小さなCPUクーラーを用意したが、ここまで低くする必要はない。しかしながら構成部品点数との兼ね合いを考慮し、無理に大型CPUクーラーを選択しない方が無難と言えそうだ。

Node 304

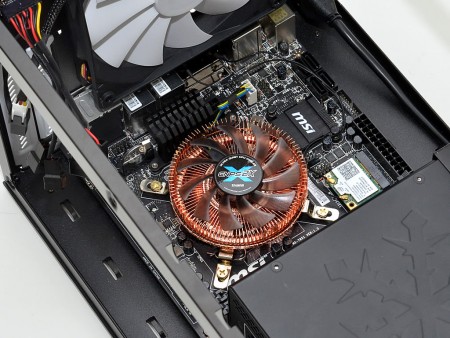

「HDDブラケット」がまだ無い状態で、上からCPUクーラー付近を眺めてみる
Node 304

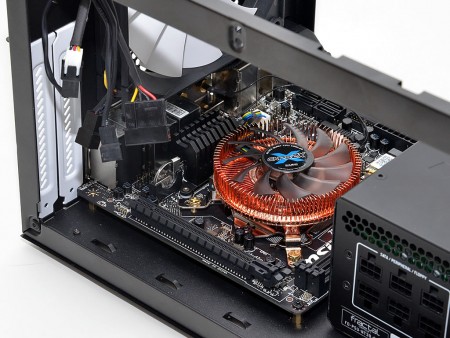

比較的スペースに余裕があるように見えるが、構成部品点数に比例して増えるケーブル類の逃げ場も考慮しなければならない

グラフィックスカードを搭載してみる

せっかくの拡張ブラケット2段仕様だけに、グラフィックスカードを搭載させてみたい。「Node 304」の拡張カード有効スペースは、「HDDブラケット」1つを取り外す事で、奥行き最大310mmとされている。今回チョイスしたMSI「N760GTX HAWK」は公称264mmだけに、許容範囲内に収まっている。

Node 304

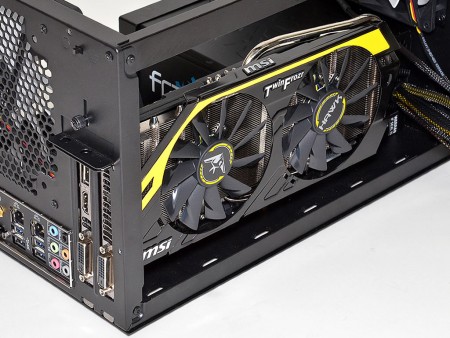

GeForce GTX 760搭載のMSI「N760GTX HAWK」を搭載すると、なんとも豪華。筆者のお仕事PCよりも格段に上のスペックだ
Node 304

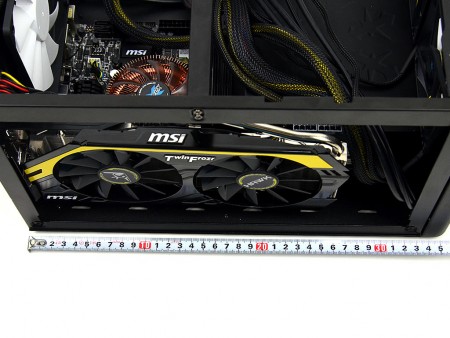

拡張カード有効スペースは最大310mmだけに、264mmの「N760GTX HAWK」ならまだまだ余裕があるのだが、、、
次のページ
意外なる落とし穴。「トラップその2」
