エルミタ的速攻撮って出しレビューVol.170

“Lightning”のDNAを受け継いだオーバークロックマザーボード MSI「Z77 MPower」

2012.09.01 更新

文：GDM編集部池西樹

ピンヘッダや各種コネクタをチェック

続いてピンヘッダや各種コネクタ類を画像でチェックしていこう。


（画像左）ATXコネクタは一般的な24pinコネクタ/（画像右）ATX12Vは、オーバークロックによる消費電力増加でも安定した電源供給が可能な8pinコネクタ


（画像左）ハイエンドグラフィックスカード向けに、PCI-Express 6pin補助電源コネクタも搭載/（画像右）ファン用コネクタはPWM対応4pinタイプを5口備える


（画像左）フロントパネル用ピンヘッダ。付属のM-Connectorを使えば簡単に接続可能/（画像右）USB2.0用ピンヘッダは6ポート分。USB3.0対応ピンヘッダはSATAポート脇に配置されている

基板背面を確認すると、CPUソケット周辺に「Hi-c CAP」が7基搭載される以外は特に実装パーツもなくすっきりとした構成。ちなみに電源周りやチップセットのヒートシンクはすべてネジで固定されていた。

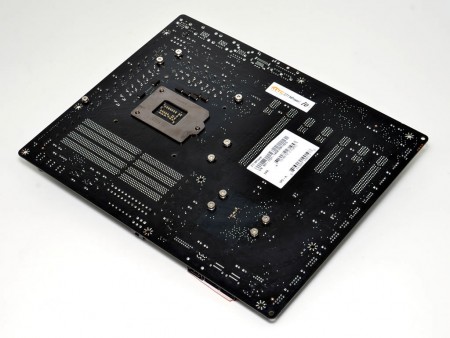

基板背面を確認。ヒートシンク類は計10本のネジで固定されている

CPUソケット周辺には「Hi-c CAP」を7基搭載。CPUソケットにかなり近いため、バックパネル仕様のCPUクーラーでは、干渉する可能性がある。基板表面に余裕があることから、この点は改善を希望したい

最後に基板上のパーツや気になるチップなどをまとめてチェックしておこう。


（画像左）イーサネットコントローラRealtek「RTL8111E」/（画像右）USB3.0コントローラRenesas「μD720201」


（画像左）PCI-Express3.0スイッチチップPericom「PI3PCIE3415ZHE」/（画像右）I/OコントローラFintek「F71889AD」


（画像左）オーディオチップRealtek「ALC898」/（画像右）HDMI/DVIレベルシフターParade「PS8101」


（画像左）CPU電源を管理するPWMチップuPI「uP1618A」/基板上に搭載されるフェライトチョークは当然すべて「スーパーフェライトチョーク」


CPUソケット周辺に採用される「Hi-c CAP」。固体コンデンサに比べて背が低いため、極冷時の養生が簡単でCPUクーラーへの干渉の心配もない
