エルミタ的速攻撮って出しレビュー Vol.1328
2023.08.26 更新
文：撮影・藤田 忠

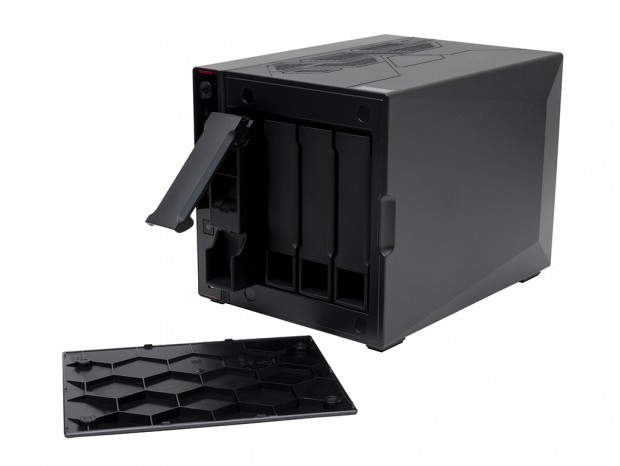

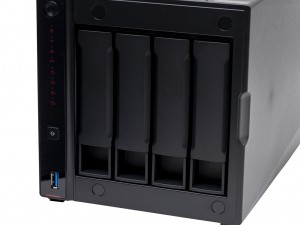

ここからは4ベイモデル「NIMBUSTOR 4 Gen2」の外観と内部構造を確認していこう。「NIMBUSTOR Gen2」シリーズの2.5/3.5インチストレージベイは、マグネット式フロントパネルで隠されている。Wi-Fiルーターなどと並べて置いても、違和感ないだろう。また、フロントの左側には、電源スイッチやアクセスLED、USBポートが配されている。
|
|

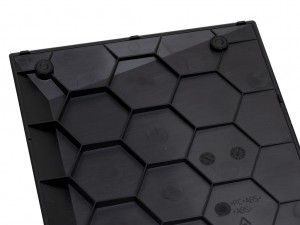

| フロントパネル裏面には、マグネットを装備。簡単に着脱可能で、外すことで2.5/3.5インチストレージベイにアクセスできる | |
|
|

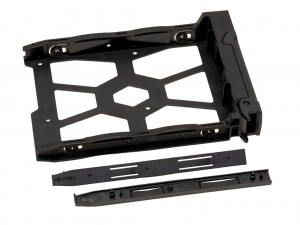

| ストレージベイは樹脂製で、ベイのロック機構は備えていない。ベイ前面のレバーを持ち上げて、引き抜く形だ | 3.5インチHDDは、ベイ両側面のアダプターを使うことで、ツールレスで固定できる |
|
|

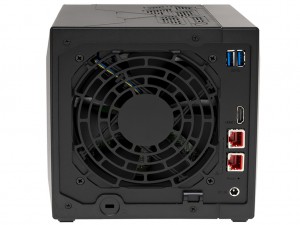

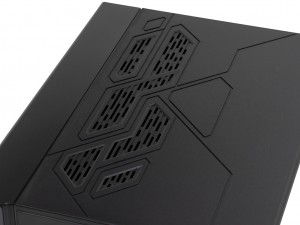

| 「NIMBUSTOR 4 Gen2」のリアにはインターフェイスとともに、120mm径の強制排気ファンが搭載されている | NVMe M.2 SSDスロットは筐体上部に用意され、カバー部には吸気スリットが設けられている |
|
|

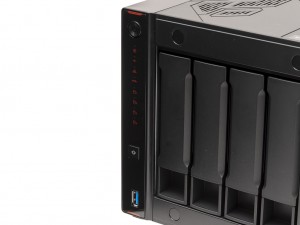

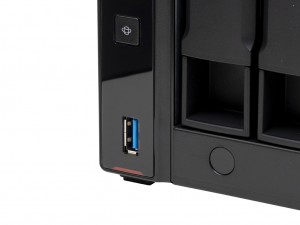

| 左側面には状態を示すLEDや、USB 3.2 Gen2 Type-Aポートを搭載 | |
|
|

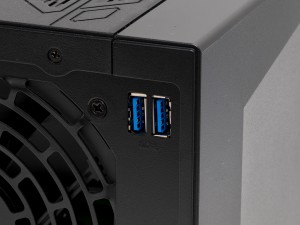

| リアインターフェイス。上からUSB 3.2 Gen2 Type-A、HDMI、2.5ギガビットLAN×2、リセットスイッチ、ACアダプター端子となっている | 10Gbpsまでの対応になるが、NASのデータをバックアップするUSBストレージを拡張することもできる |
|
|

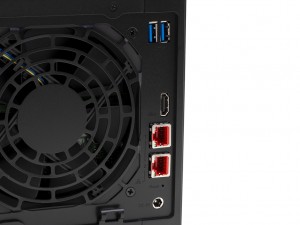

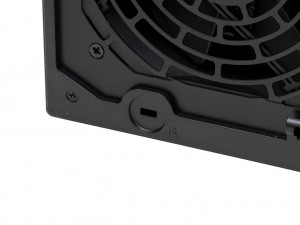

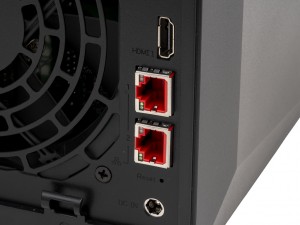

| 2.5ギガビットLANコネクタは、鮮やかな赤でカッコいい。上からポート1、ポート2になる | 本体下部には、Kensingtonセキュリティスロットが装備されている |
2.5/3.5インチストレージベイには、ツールレスでアクセス可能だが、NVMe M.2 SSDスロットには筐体カバーを取り外す必要がある。筐体カバーはリアの4箇所のネジで固定されている。
|
|

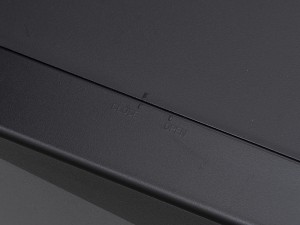

| 筐体カバーは、リアの4箇所のネジを外すことで取り外し可能になる | 底面にあるOPENの印側にカバーをずらすと取り外せる |
|
| ストレージベイをすべて取り外し、フロントインターフェース部を除いた部分を後ろに押し込もう |
|
|

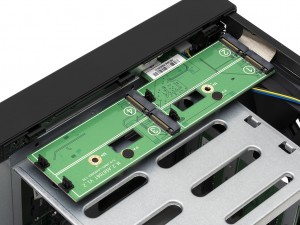

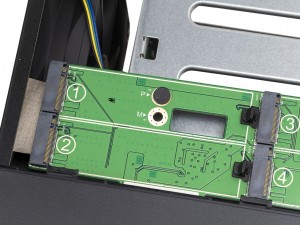

| 筐体上部に4基のNVMe M.2 SSDスロットが装備されている | スロットはリア側が1、2スロットになっている |
|
|

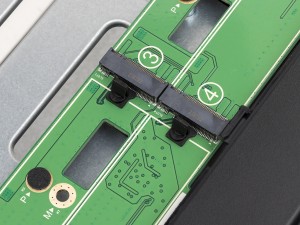

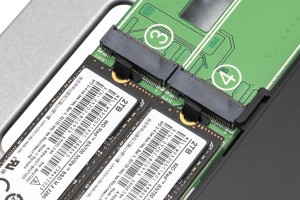

| NVMe M.2 SSDの取り付けは、フックにカチッとはめ込むだけのツールレス仕様 | |
|
|

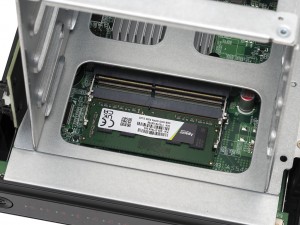

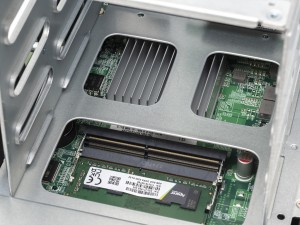

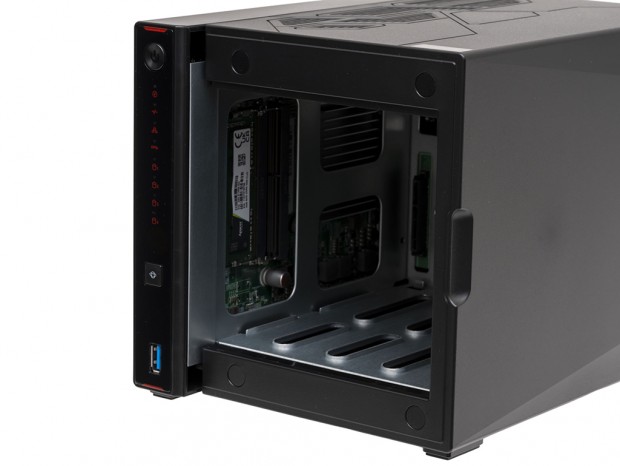

| メモリスロットにもアクセス可能になる。本来はDDR4-2933 4GBメモリを１枚標準搭載しているが、この評価機には、DDR4-3200駆動の4GBメモリが1枚搭載され、スロットは1基空いていた | プロセッサの冷却はファンレス仕様になっており、ヒートシンクを確認できる |
