エルミタ的速攻撮って出しレビュー Vol.743

ユーザー待望。Steel Legend初のIntelモデル、ASRock「Z390 Steel Legend」検証

2019.06.01 更新

文:エルミタージュ秋葉原編集部 池西 樹

  • rss
  • Twitter
  • Facebook
  • hatena
  • pocket
ASRock Intel マザーボード

「POOLテクノロジー」と15μ金メッキピン採用のメモリスロット

メモリスロットは、最高4,266MHzの高クロック動作とデュアルチャンネルに対応したDDR4×4本を搭載。容量は最大128GBまで増設でき、メモリプロファイルはIntel XMP2.0をサポートしている。またメモリスロットのコンタクトピンは、腐食に強い「15μゴールドコンタクト」で、回路には4レイヤー設計の「ASRock Intel 4-Layer Memory POOL(Planes On Outer Layers)テクノロジー」を採用。製造工程が複雑なストリップライン・ルーティングを用いることで電気特性を改善し、性能の向上が期待できるという。

z390sl_10_1024x768
メモリスロットはCPUソケット側から「DDR4_A1」「DDR4_A2」「DDR4_B1」「DDR4_B2」の並び。マニュアルによれば、2枚で使用する際には「DDR4_A2」「DDR4_B2」の使用が推奨されている
z390sl_47_1024x768
メモリ用の電源回路にも、CPUの電源回路と同じ高品質なパーツを採用
z390steel_201_1024x576 z390steel_202_1024x576

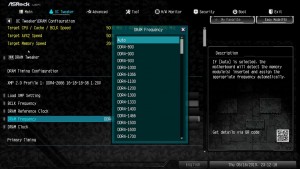

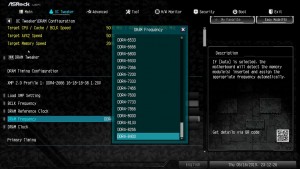

UEFIのメモリクロックには、800MHz~8,400MHzまでの設定が登録されていた

2基の「Ultra M.2」スロットには「M.2 Armor」を標準装備

ストレージインターフェイスは帯域幅32Gbpsの「Ultra M.2」×2とSATA3.0(6Gbps)×6で、「Ultra M.2」には、いずれもサーマルスロットリングを抑制するためのヒートシンク「M.2 Armor」を搭載する。またSATA3.0(6Gbps)の内4ポートが実装されている基板部分はカットされており、裏配線がしやすいよう配慮されていた。

z390sl_09_1024x768
2基の「Ultra M.2」スロットには、いずれもアルミニウム製のヒートシンク「M.2 Armor」を搭載
z390sl_19_1024x768
z390sl_17_1024x768 z390sl_18_1024x768

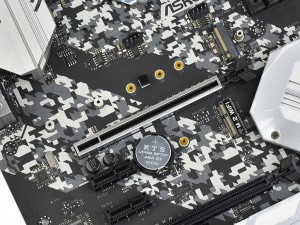

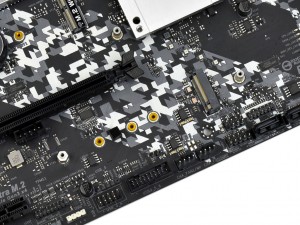

上段の「Ultra M.2」はM.2 22110まで、下段の「Ultra M.2」はM.2 2280まで対応。なおいずれもインターフェイスはSATA3.0(6Gbps)とPCI-Express3.0(x4)をサポートする
z390sl_23_1024x768 z390sl_24_1024x768

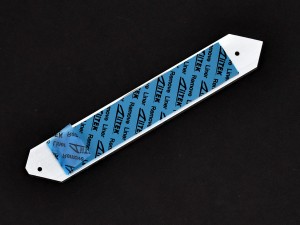

上段の「M.2 Armor」は2本のネジで基板に固定
z390sl_27_1024x768 z390sl_26_1024x768

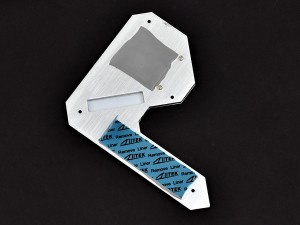

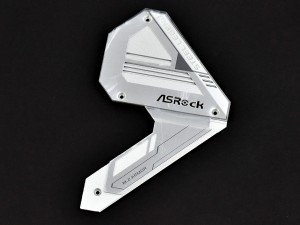

下段の「M.2 Armor」は、ヒートシンクのチップセットと一体化されている
z390sl_13_1024x768 z390sl_14_1024x768

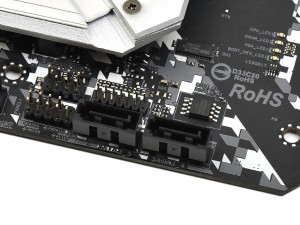

横配置の4ポート(左)と縦配置の2ポート(右)の計6ポートのSATA3.0(6Gbps)。前者の基板の一部はカットされており、SATAケーブルの裏配線がしやすくなっている
次のページ
重量級のグラフィックスカードを支える堅牢な「PCI-E Steel Slot」
