エルミタ的速攻撮って出しレビュー Vol.743

ユーザー待望。Steel Legend初のIntelモデル、ASRock「Z390 Steel Legend」検証

2019.06.01 更新

文:エルミタージュ秋葉原編集部 池西 樹

  • rss
  • Twitter
  • Facebook
  • hatena
  • pocket
ASRock Intel マザーボード

重量級のグラフィックスカードを支える堅牢な「PCI-E Steel Slot」

拡張スロットは、PCI-Express3.0(x16形状)×2、PCI-Express3.0(x1)×3、M.2×1で、ATXマザーボードとしては標準的な構成。マルチGPUはAMD CrossFireXをサポートしているが、多くの場合、グラフィックスカードは1枚で運用することになるだろう。そのため、重量級のグラフィックスカードを支える、半田接点の強化とメタルシールドを施した「PCI-E Steel Slot」は上段のPCI-Express3.0(x16)スロットのみに採用されている。

z390sl_11_1024x768
ワイヤレス用のM.2 2230スロットも含め、拡張スロットは基板下側にまとめて配置
z390sl_12_1024x768
上段のPCI-Express3.0(x16)スロットは、周囲をメタルシールドで補強した「PCI-E Steel Slot」
z390sl_16_1024x768
PCI-Express3.0(x1)スロットはいずれもエッジフリーのため、帯域幅は制限されるがグラフィックスカードなども搭載可能

「ALC1200」と独立設計の高音質オーディオ回路

デジタルノイズの混入を防ぐため、メイン基板から独立した設計を採用するオーディオ回路。オーディオICはハイエンドマザーボードで採用されることが多いRealtek「ALC1200」で、コンデンサには音響向けのニチコン製「ファインゴールド」シリーズを搭載。さらにクロストークを防ぐ左右チャンネルを分離したレイヤー設計や、サージプロテクション、金メッキを施したオーディオジャックなどにより、音質を高めている。

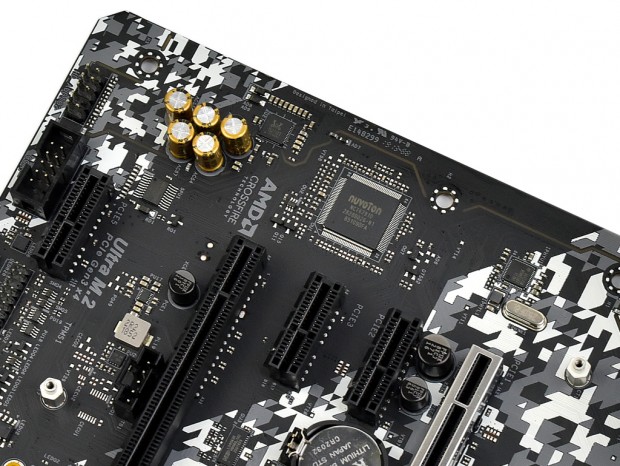

z390sl_40_1024x768
クロストークを防ぐため左右チャンネルを分離したオーディオ回路。リアインターフェイスのオーディオジャックだけでなく、フロントピンヘッダにも金メッキpinを採用する
z390sl_38_1024x768 z390sl_39_1024x768

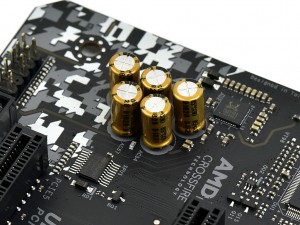

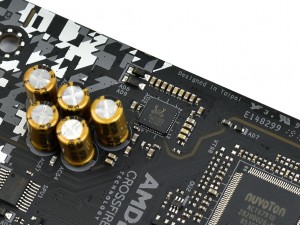

オーディオICはハイエンドマザーボードで採用されることが多いRealtek「ALC1200」 コンデンサは音響向けのニチコン製「ファインゴールド」シリーズ

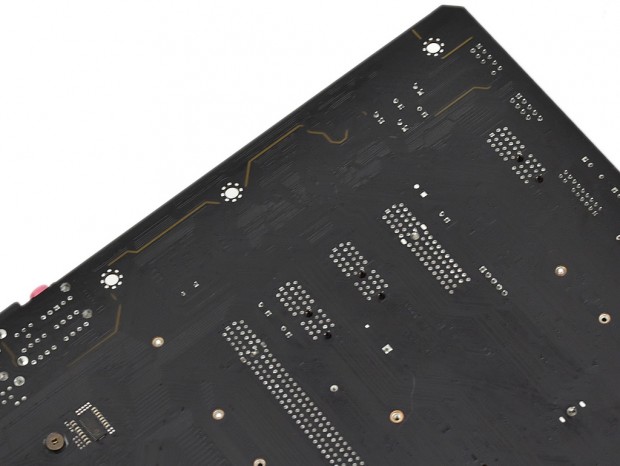

z390sl_06_1024x768
デジタルノイズの混入を防ぐため、オーディオ回路はメイン基板から独立した設計

必要なものが一通り揃ったリアインターフェイス

リアインターフェイスはUSB3.2 Gen.2×2(Type-A/Type-C)、USB3.2 Gen.1×2、USB2.0×2、ギガビットLAN×1、オーディオ端子×5、光オーディオ端子×1、PS/2×1で、ディスプレイ出力はDipslayPort×1、HDMI×1の2系統を搭載。オーディオ端子にはいずれも腐食に強い金メッキが施され、USB2.0にはESD保護機能を備える。

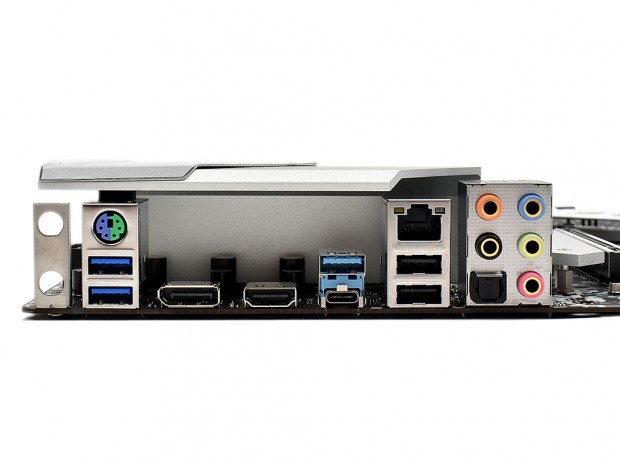

z390sl_42_1024x768
リアインターフェイスはMOSFETヒートシンク一体型のカバーによって、物理的な衝撃からも保護されている
次のページ
基板上のチップやヘッダをまとめてチェック
