MSI「MPG GUNGNIR 100」で実際にPCを組み込んでみる

ここまで内外装をくまなくチェックしてきた。マザーボードやグラフィックスカードに代表されるメジャーブランドが手掛けるPCケースだけに、期待しつつも”企画モノレベルではないか”、という懸念が少なからずあった。実際に細部を見ると、イマドキのポイントを押さえつつ、そつなくまとめられている。工作精度も平均レベル以上で、完成度は高い印象だ。

とは言え、ここから行う組み込み作業により、PCケース本来の善し悪しが分かる。組み込み易さはもとより、周辺クリアランスやモデル特有の癖、要改良ポイントまで「MPG GUNGNIR 100」をより詳細に見ていこう。

マザーボードを搭載してみる

まずはマザーボードを搭載してみよう。検証に用意したのはMSI「MPG Z390 GAMING PRO CARBON」。Intel Z390 Expressチップを搭載するATXマザーボードで、基板サイズは304x243mmだ。ちなみにマザーボードトレイには予め6本のスタンドオフが装着済み。標準的なATXマザーボードであれば問題なく固定できる。

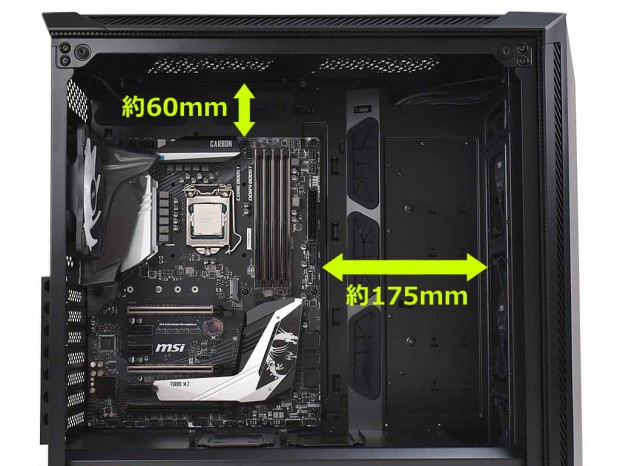

搭載後の周辺クリアランスは、上部から天板まで約60mm、右端からフロント冷却ファンまでが約175mmで、クリアランスは十分に確保できている

CPUクーラー有効スペースとメンテナンスホール

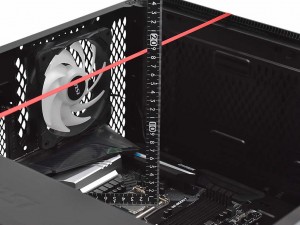

次にCPUクーラーの有効スペースを計測した。公称は高さ170mmまでのサポートだが、実際に測ると185mm程度までCPU上部空間が確保できていた。水冷構成なら気にならない数値だが、空冷でもハイエンド志向の大型CPUクーラーも装着できるだろう。なおCPUクーラーのメンテナンスホールは実測で幅約185mm、高さ約140mmだった。

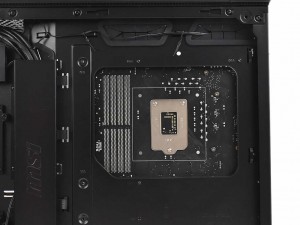

大型サイドフローCPUクーラーも搭載できるだけのスペースを確保	CPUソケット周りを広くカットしたCPUクーラーメンテナンスホール

ストレージを搭載してみる

ストレージは3箇所に分かれて収納ができる。ここでは個別に3.5インチHDDまたは2.5インチSSDを実際にマウントしてみよう。いずれも搭載方法はオーソドックスで、マニュアルを必要としない。

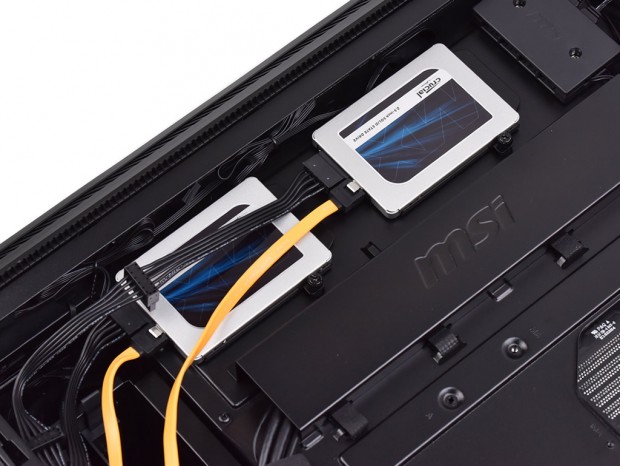

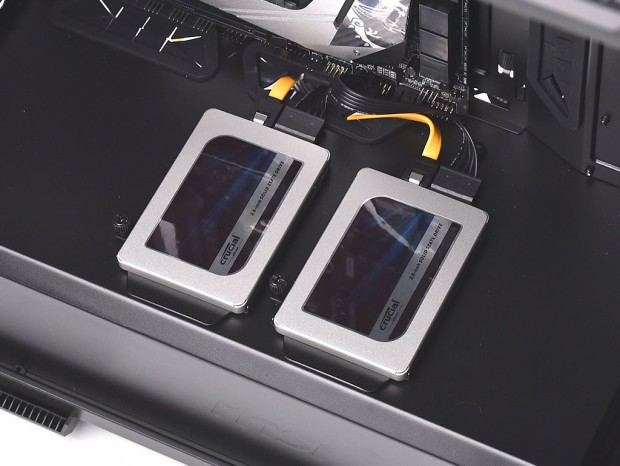

ボトムカバー天板に2.5インチSSDを2台搭載。SATAケーブルをマネジメントするグロメット付きスルーホールを活用したが、右側（前方寄り）はコネクタと穴が斜めの位置関係の上短く、場合によってはSATAケーブルにストレスが加わってしまう。コネクタを破損しないように注意したい

右サイドパネル側、マザーボードトレイ左手縦列に2.5インチSSDを2台固定。コネクタはいずれも下向きにする事で、自然にケーブルの流れができあがる

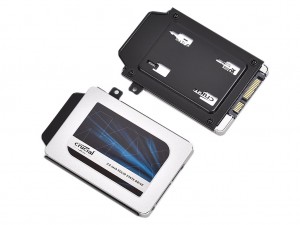

2.5インチ専用ブラケットは、ボトムカバー天板および右サイドパネル側縦列共に共通部品を使用。底面から4箇所ネジ留めする事でSSDをマウントさせる

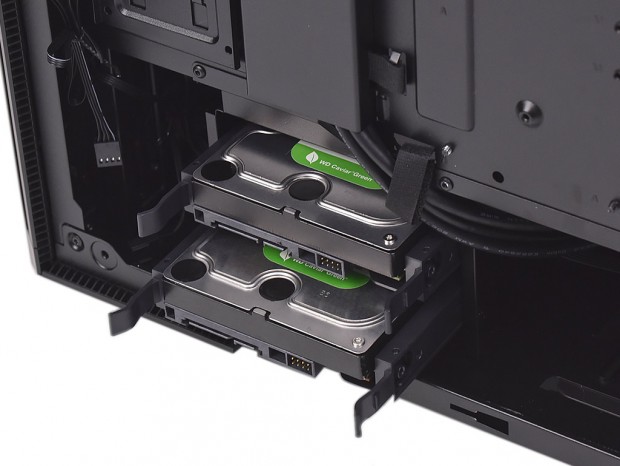

唯一の3.5インチシャドウベイ（2.5インチ共用）。ボトムカバーで塞がれているため、コネクタは右サイドパネル側に向けてのマウントになる

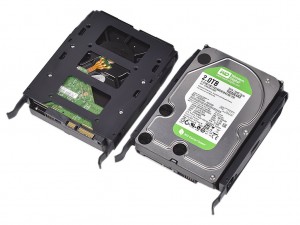

2.5/3.5インチ共用トレイはABS樹脂製。フレキシブルな特性を生かし、両サイド各2本に備え付けられたピンを、3.5インチHDD側面のネジ穴にはめ込むだけで固定ができる。なお底面ネジ留めの2.5インチ用ネジ穴も確認できる
