基板上で詳細なチューニングが行える豊富なOC機能

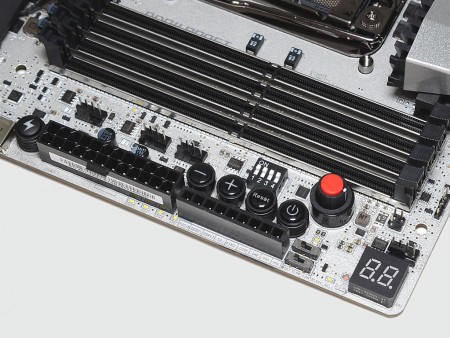

主要なチューニング機能は基板右上側にまとめて配置。ほぼすべての設定をこちらで行うことができる

ゲーミングだけでなく、オーバークロック向け製品としての顔も併せ持つ「X99A XPOWER GAMING TITANIUM」。ノブをひねるだけで7段階のオーバークロックができる「GAME BOOST Knob」をはじめ、オーバークロックでは必須機能となりつつある「Power Button」や「Reset Button」などの各種ボタン群、電圧を測定できる「V-Check Point Connector」、PCI-Expressスロットの有効・無効を切り替えることができる「PCIe CeaseFire Switch」など、豊富なチューニング機能を備える。

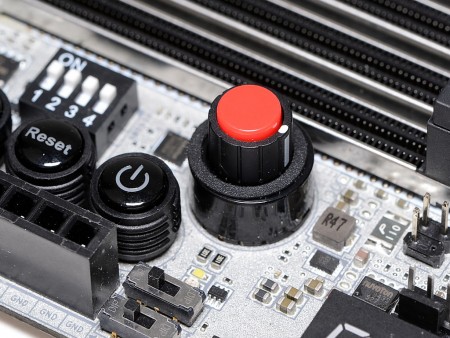

従来の簡易オーバークロック機能「OC Genie」をさらに進化させた「GAME BOOST Knob」。ノブをひねるだけでCPUのオーバークロックが可能
「-」「+」ボタンで設定できる内容は、「BLKOC_SEL1」（画像右の上側スイッチ）にて「CPU倍率（Ratio）」と「ベースクロック（BCLK）」を切り替えられる
起動に成功するまでOCの設定を維持する「OC Retry Button」（右）と、強制的にBIOSに入る「OC Force Enter BIOS Button」（左）	バッテリーを取り外すことなく強制的にマザーボードを放電する「Discharge Button」
POST状態を表示する「Debug Code LED」。正常起動後はCPUの温度がリアルタイムに表示される	バックパネル部には強制的にシステム設定を初期化する「Clear CMOS Button」を搭載

最新インターフェイスを備えるバックパネルインターフェイス

バックパネルインターフェイスはUSB3.1 Gen.2×2（Type-A / Type-C）、IEEE 802.11ac無線LAN用アンテナ端子×2の他、USB3.1 Gen.1×6、USB2.0×3、オーディオ端子×5、光オーディオ端子×1、ギガビットLAN×1、PS/2×1と必要十分な構成。ちなみに縦配置のUSB2.0ポートは「BIOS FLASHBACK+」に対応し、CPUやメモリを搭載しない状態でもBIOSのアップデートができる。

USB3.1 Gen.2やIEEE 802.11ac無線LANなど、最新インターフェイスを搭載
インターフェイス部は、オーディオ回路のEMIノイズシールドと一体化した専用カバーで保護されている
最大転送速度867MbpsのIEEE 802.11ac / a / b / g / n無線LANとBluetooth 4.2機能を統合したIntel「Dual Band Wireless-AC 8260」

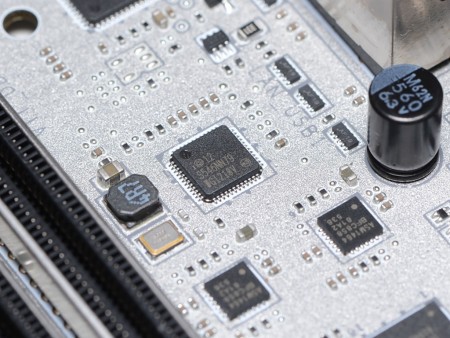

2ポートのUSB3.1 Gen.2はASMedia「ASM1142」にて増設

基板上のコネクタ＆チップ群を総ざらい

画像セッションの最後は、基板上の気になるパーツやICチップをまとめてチェックしておこう。

ギガビットLANコントローラIntel「WGI218V」
基板上に実装されたUSB3.1 Gen.1 Type-Cコネクタ	内部Type-Cコネクタ用のリピーターASMedia「ASM1464」
SATA Expressと内部USB3.0ピンヘッダは「SE USB Switch」（画像左）で切り替え
USB3.0ハブコントローラVIA「VL805-Q6」
I/OコントローラNuvoton「NCT6792D+」	クロックジェネレーターICS「BV0831AIL」
USB3.1 Gen.1増設用にもASMedia「ASM1142」を搭載	USB3.0ピンヘッダ付近に実装されたUNIKC製MOSFET「PK632BA」とUSB3.0リピーターASMedia「ASM1464」
PCI-Expressスロット付近を中心に多数実装されるマルチプレクサ・デマルチプレクサFintek「F75480」
NGFFリドライバASMedia「ASM1467」	SYSFAN1用のファンコントローラNuvoton「3943S」
デジタルフェーズコントローラ「PV3203」	BIOS ROMはWinbond「25Q128F」を2基搭載
