Thermaltake「F51」内部構造チェック

シンプルなデザインが印象的な「F51」の外観チェックを終えたところで、内部構造を解説しよう。標準では密閉構造が特徴だが、冷却パフォーマンスはいかばかりか。また最大の関心事である、ドライブベイレイアウトは？早速サイドパネルを取り外してみよう。

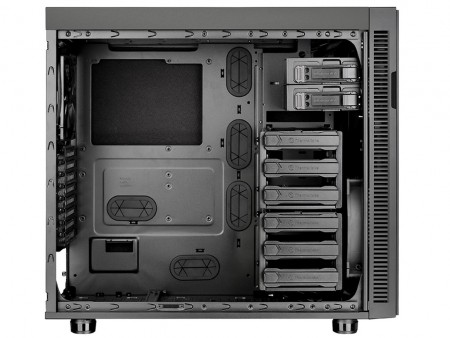

外部同様、マットブラック塗装が施された「F51」内部

2段構えの5.25インチオープンベイ

近頃では”省略”するPCケースもちらほら見かける5.25インチオープンベイ。「F51」では2段分を標準で備えた。フロントドアを開くと、一見3段にも見えるが、それと見紛う最上部は塞がれており、1段下がった位置から2つの5.25インチブランクベゼルが装着されている。

5.25インチオープンベイは一見3段だが、実際には2段仕様	ツールフリー機構を装備し、光学ドライブ等を工具無しで搭載できる
5.25インチブランクベゼルは、フロントから簡単に着脱が可能。忍者屋敷の「どんでん返し」よろしく、左端のプラスチック片を指で押す事でくるりと回転。これをつまんで手前に引けば、簡単に取り外す事ができる
着脱可能な5.25インチドライブベイのトレイには、3.5インチHDDを1台、または2.5インチSSD2台も搭載可能。固定方法はいずれも底面のネジ穴を使用。空いたスペースはとことん有効活用しようという設計思想の表れといえる

上下分割着脱に対応する2.5/3.5インチ共用シャドウベイ

フロントパネルに沿い、中央から下段に向けて縦列にレイアウトされるケージタイプのシャドウベイ。ABS樹脂製トレイ6個を備え、2.5/3.5インチ共用でドライブを搭載する事ができる。
　3.5インチHDDの固定は、両側面の着脱式プラスチックパーツがピンの役割を果たし、HDD側面のネジ穴をロック。ツールフリーでマウントができる。また2.5インチSSDは、底面4つのネジ穴を使い、ミリネジで固定するタイプが採用されている。

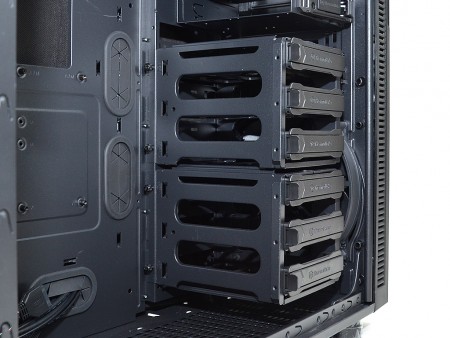

フロント200mm口径吸気ファン真横に位置する、HDDケージタイプの2.5/3.5インチ共用シャドウベイ
HDDケージは上下2段（各3台分）に分割。左側面奥と右裏面、各2個（計4個）のハンドスクリューで固定されており、上下は各々取り外しが可能。なお上下のHDDケージはスライド固定式でスタック状態を形成している
	ABS樹脂製のトレイ。HDDケージ枠にはラッチで固定されており、レバーを解除することでトレイは引き出し可能。小さなプラスチック片は、HDDをネジ無しで固定できる「Locking clip」と呼ばれるツールフリー用固定パーツ

隠れた2.5/3.5インチシャドウベイ

マニュアルにはイラストで簡単に記載されているのみの、実はHDDケージタイプの2.5/3.5インチシャドウベイ裏面に、2台分のシャドウベイが設けられている。
　2.5/3.5インチはHDDケージタイプの上下分割式である事は、前項で説明したとおり。各々は独立して着脱できるため、上段を取り外すことで、グラフィックスカードの搭載スペースを拡大する事ができる。そこで、余ったHDDケージを有効活用すべく、2.5/3.5インチシャドウベイ背面に縦列2台分、ABS樹脂製のトレイがマウントできるようになっている。

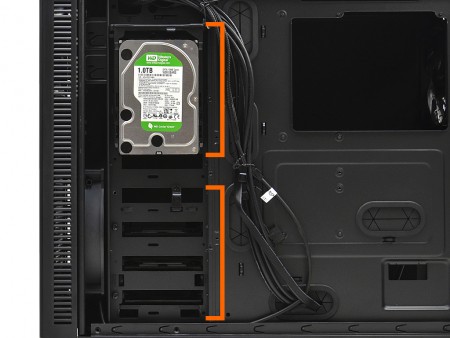

2.5/3.5インチシャドウベイ背面には上下2台分の”トレイ固定用スペース”を用意。下方向左右に2つのフック、上方向中央に1つのロックレバーが用意されており、ワンタッチでトレイがセットできる。つまり余分に2つのABS樹脂製トレイがあれば、ストレージ収納力がアップする計算。オプション販売での対応など、ぜひ検討してほしい

全8段仕様の拡張スロット

拡張スロットは全8段を装備。拡張ブラケット金具は本体同色のブラック塗装で、通気性向上を狙ったスリット仕様とした。なお各々の固定はハンドスクリューが用いられている。

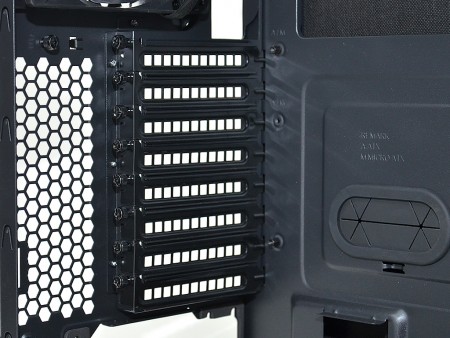

全8段の拡張スロット。余談だが、拡張スロットのツールフリー機構はほとんど見かけなくなった
