「F51」で実際に組み込んでみる

ここまで「F51」を細部にわたり検証を行った。さすがThermaltakeの意欲作だけあって、従来モデルには無いギミックが多数盛り込まれている。ここからは実際に構成パーツを組み込み、”眺めているだけ”では分からないことや、各パーツの搭載スペースの様子などをチェックしてみよう。

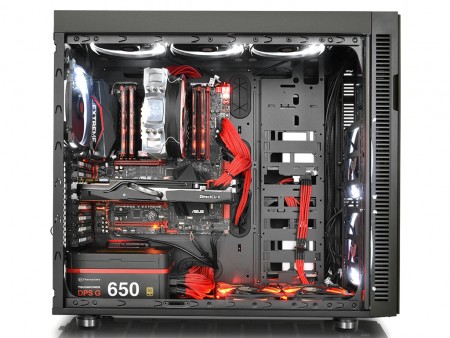

実用だけでなく、ドレスアップ要素を含むパーツも増えつつあるThermaltake。好みのスタイルにカスタマイズできる点は自作PCならではの利点といえるだろう

ドライブを搭載してみる

まずは手始めにドライブを搭載してみよう。「F51」のストレージ搭載スペースは意外にシンプルで、HDDケージタイプで2.5/3.5インチ共用のシャドウベイが6段、さらに5.25インチオープンベイが2段の装備。さらにHDDケージ部のトレイを移植して、背面（HDDケージの真裏）に2台分のトレイ固定スペースが設けられている。

3.5インチHDDは、両サイドの固定ピン（プラスチック片）を外し、HDD側面ネジ穴に合わせて固定するだけのツールフリー仕様。2.5インチSSDは底面4つのネジ穴を使い固定する

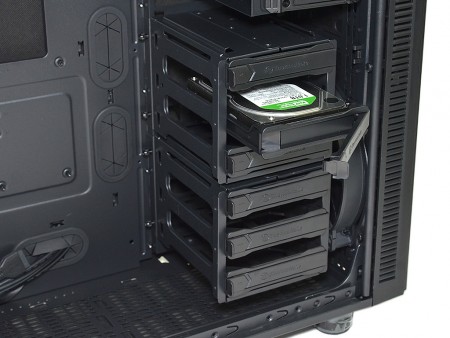

HDDケージへの装着も簡単で、専用トレイのレバーをケージ右側に引っかけ、元に戻すだけ。フロントに標準搭載される200mm口径ファンからのエアフローを受け、ストレージは常に冷却される仕組みだ
5.25インチオープンベイにDVDドライブをマウント。ツールフリー機構によりネジや工具は一切必要がない	5.25インチオープンベイユニットは、前面左右各2個のネジで固定。アクセスにはフロントパネルを取り外す必要がある
	5.25インチオープンベイユニットもシャドウベイとして利用可能。3.5インチHDDなら1台、2.5インチSSDなら並べて2台搭載が可能

電源ユニットを搭載してみる

搭載検証用の電源ユニットには、以前詳細検証をお届けしたThermaltakeの80PLUS GOLD認証モデル「Toughpower DPS 750W」（PS-TPG-0750DPCGJP-1）を用意した。外形寸法W150×D180×H86mmのフルモジュラータイプだ。
　ボトム面は冷却ファンの増設スペースと共有関係にある。とはいえ、たとえ冷却ファンが増設された場合でも、220mmの奥行きは確保できているため、よほどのロングタイプでなければ、搭載ができるはずだ。

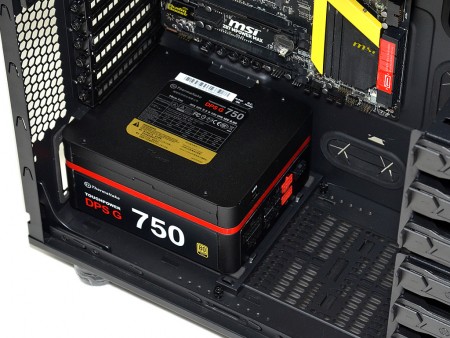

奥行き180mmのセミロングタイプ、Thermaltake「Toughpower DPS 750W」を搭載してみたところ、HDDケージまでの距離は十分に確保できている。真横に位置するケーブルマネジメントのスルーホールもストレスなく利用できるだろう
奥行き180mmの場合、移動式のブリッジ（台座）は10個あるネジ穴のちょうど真ん中、5個目の位置になる	HDDケージまでの距離は、実測約170mm程度。これだけのスペースがあれば、余ったケーブルを無造作に放置しても大丈夫だ

グラフィックスカード有効スペース

次にグラフィックスカードを搭載してみよう。「F51」のグラフィックスカード有効スペースは、標準時で最大310mmまでサポート。今回搭載検証に用意したのは、奥行き270mmのモデルだから、十分に許容範囲のサイズになる。

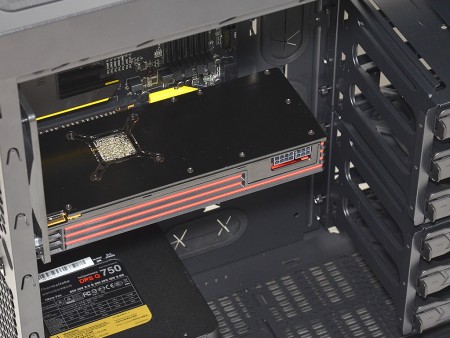

2Slot占有の検証用グラフィックスカードは奥行き270mmだけに、まったく問題はない。ちなみに隣接するHDDケージを取り外せば465mmまで有効スペースは拡大する
	HDDケージ搭載時で空きスペースを確認すると、実測で約60mm程度。公称値ベースの計算では空きは40mmのはずだが、20mmはマージン分としておこう
