エルミタ的速攻撮って出しレビュー Vol.413

Fractal Design流”静音血統”のGOLD電源 「Edison M 750W」を試す

2015.05.09 更新

文:GDM編集部 池西 樹

  • rss
  • Twitter
  • Facebook
  • hatena
  • pocket
80PLUS GOLD Fractal Design 電源ユニット
 スカンジナビアデザインの人気静音ケース「Define R5」や、カスタマイズもできるオールインワン水冷キット「Kelvin」シリーズなど、自作派の心をつかむ新作を次々と市場に送り込むFractal Design(本社:スウェーデン)から、80PLUS GOLD認証電源「Edison M」シリーズがリリースされた。セミモジュラー式のフラットケーブルや、温度制御機構を備える冷却ファンなど、イマドキ仕様の高効率電源ユニット。今回はその中から、最上位モデル「Edison M 750W」(型番:FD-PSU-ED1B-750W)をピックアップし、気になる実力をじっくりと検証していくことにしよう。
Fractal Design「Edison M 750W」(型番:FD-PSU-ED1B-750W)
市場想定売価税込24,000円前後(5月後半発売予定)
製品情報(Fractal Design)

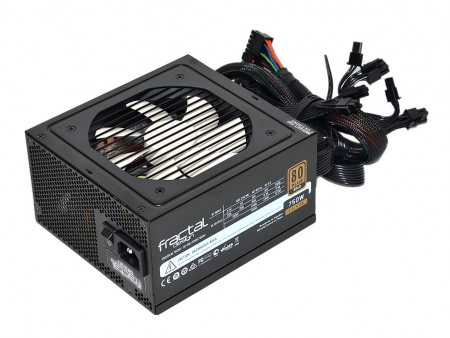

80PLUS GOLD認証を取得したスタンダード電源ユニット「Edison M 750W」

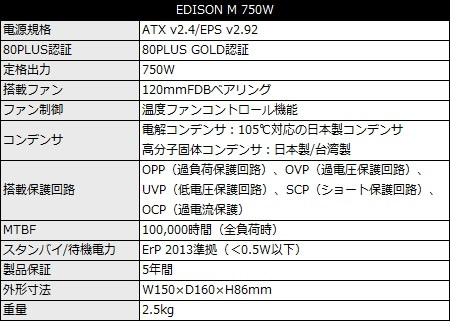

今回取り上げる「Edison M 750W」は、80PLUS GOLD認証を取得したFractal Designの新スタンダード電源、「Edison M」シリーズに属するフラッグシップモデル。750Wの他、450W、550W、650Wの4モデルがラインナップされ、電源規格は最新のATX v2.4/EPS v2.92に準拠。当然、Haswell/Haswell Refreshで求められるC6/C7の最小電流値0.05Aもサポートしており、最新プラットフォームとの互換性は万全だ。

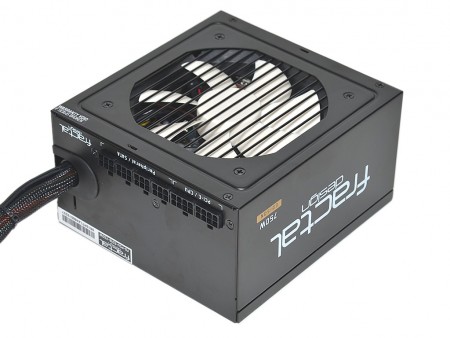

主要ケーブルのみを直結式にしたセミモジュラー仕様。ATX 20+4pin、CPU 4+4pin、PCI-Express 6+2pinは直付されているため、SATAケーブル1本を追加すれば、標準構成のPCが組み上がる

搭載コンポーネントにもこだわり、メインコンデンサなどの電解コンデンサには日本ケミコン製105℃対応品を、2次側を中心に実装される固体コンデンサにも日本製と台湾製のみを採用することで耐久性を向上。さらに優れたDC電圧制御と、リップル抑制の効率化により、吸気温度40℃の環境下でも定格電力を安定して供給できるようデザインされている。

搭載コンポーネントにもこだわった「Edison M」。吸気温度40℃の環境でも安定した電力供給が可能 ホワイトのラージインペラを採用する120mm口径ファン。内部温度に合わせて回転数は自動調整され、静音性を維持しつつ高い冷却性能を実現した

冷却ファンはFDBベアリングの静音120mmファンで、温度状況に合わせて回転数を調整する「温度制御機能」を搭載。さらに発熱の多いコンポーネントには大型のアルミ製ヒートシンクを実装することで放熱効果を高め、冷却性能を犠牲にすることなく静音動作を可能にした。またセミモジュラー式を採用し、ATX20+4pin以外をフラットケーブルとしたことで、ケース内のエアフローを阻害しない点も、静音PCを構築する上ではポイントになるだろう。

ATX 20+4pinケーブル以外はすべてフラットケーブルのため、ケース内のエアフローを阻害することなくPCを構築できる

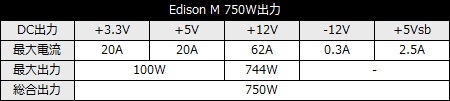

電源ユニットで重要な+12V出力は、シングルレーン62Aで、ハイエンドグラフィックスカードによるマルチグラフィックスにも対応。外形寸法はW150×D160×H86mm、重量は2.5kg。保護回路は、OPP(過負荷保護回路)、OVP(過電圧保護回路)、UVP(低電圧保護回路)、SCP(ショート保護回路)、OCP(過電流保護)の5系統を備え、MTBFは全負荷時で100,000時間に設定されている。


次のページ
「Edison M 750W」の外観スタイルをチェック
