セミファンレス対応。デュアルファンモデル最高峰の「Twin Frozr V」クーラー

ここからは「GTX 960 GAMING 4G」からクーラーを引き剥がし、「Twin Frozr V」と基板とを個別に観察していこう

「GTX 960 GAMING 4G」が搭載する「Twin Frozr V」は、デュアルファンクーラーの先駆けともいえる「Twin Frozr」シリーズの最新世代モデルだ。大型の銅製ベースで熱を吸い上げ、8mm径「スーパーパイプ」と6mm径ヒートパイプをS字とU字に配置した「SuperSU」でワイドヒートシンクに伝導。そこへ「トルクスファンテクノロジー」を採用した100mm径のデュアルファンが吹き付けるという構造になっている。

また、冒頭述べた通り「Zero Frozr」機能によるセミファンレス仕様もトピック。コア温度が60℃以下の場合は徐々にファンを減速させ、アイドル時には完全に停止。冷却性能を担保しつつ、必要最小限のクレバーな冷却で騒音を可能な限り抑えるという仕組みだ。

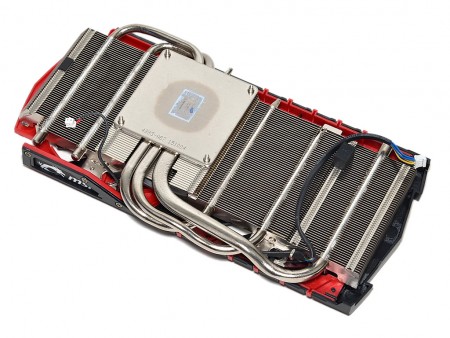

幅広のワイドヒートシンクを採用する「Twin Frozr V」。8mm径パイプ×1と6mm径パイプ×2をS字とU字に組み合わせ、ヒートシンクの隅々まで熱を伝導させる構造になっている

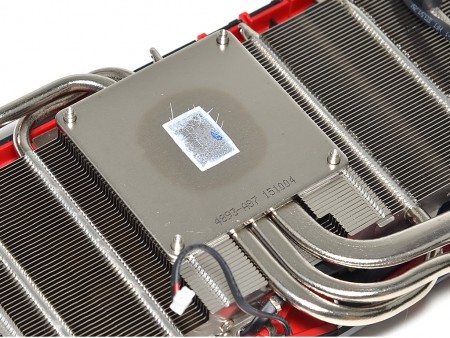

GPUから効率よく熱を吸い上げる大型の銅製ベース。クーラーの冷却の要であり、ヒートパイプはそれぞれが直接ベースにハンダ付けされている
整然と放熱フィンが並ぶヒートシンク。内部にはヒートパイプに気流を導くディフレクターを備え、冷却の効率をさらに向上させている

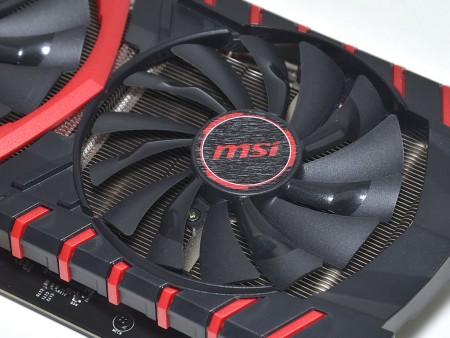

冷却ファンは100mm径のトルクスファン。形状の異なる2タイプのファンブレードを組み合わせ、吸気の効率と風量をともにアップさせることに成功した
