「Minimo.Q」の内部構造

次に「Minimo.Q」の内部構造に迫っていこう。Cube型PCケースはその形状から、内部はシンプルに設計されている事が多い。コンパクトなサイズに収めるならば、自ずとレイアウトが決まってしまうワケだが、それでも「Minimo.Q」では電源ユニットの搭載エリアを前方に移す事で、高さを低く抑える事に成功している。限られた内部容積で、どのようにやりくりしているのだろうか。

左サイドパネルを開いた状態で、「Minimo.Q」内部構造をチェック。一般的なCube型PCケースよりも高さが低く設計されている事が分かる

5.25インチオープンベイ

内部容積が限られたCube型PCケースながら、敢えてフルサイズの光学ドライブがマウントできる、5.25インチオープンベイは1段が用意される。プラスチック製フロントパネルの開口部には、光学ドライブのトレーが自動で押し開ける仕組みの開閉扉を装備。ボディカラーがブラックの「Minimo.Q」にアイボリーベゼルの光学ドライブを取り付けても違和感がないというワケだ。
　なお5.25インチオープンベイに光学ドライブをマウントすると、トップ面の増設ファンスペースがひとつ塞がれてしまう事を頭に入れておこう。

5.25インチオープンベイのベゼルは通常バネにより閉じられいる。ひとたび光学ドライブのトレーが開くと、これを押し開ける仕組み。当然ながらトレーが引っ込めばベゼルもぱたりと閉じてくれる
Cube型Mini-ITXケースながら、フルサイズの5.25インチ光学ドライブがマウント可能。固定方法は両側面のネジ穴を利用。ツールフリー機構は装備されていない
搭載テストで使用したDVDスーパーマルチドライブは、ベゼルを含め長さ約170mmだ

2.5/3.5インチ共用シャドウベイ

5.25インチオープンベイのトレイ裏側の空間は、2.5/3.5インチ共用シャドウベイとして利用できる。5.25インチ光学ドライブの受け皿的役割を果たすトレイには、3.5インチ用と2.5インチ用の穴を装備。3.5インチHDDは付属の金具をHDD側に取り付け、吊り下げる格好でマウント。2.5インチSSD等は直付けで固定する。なお2.5インチと3.5インチは共用の排他仕様だが、5.25インチと2.5/3.5インチシャドウベイは同時に使用できる。

5.25インチオープンベイのトレイには、2.5/3.5インチ用のネジ穴を装備。3.5インチHDDのマウントには付属の金具を使用する
3.5インチHDDは付属金具による吊り下げ式。2.5インチSSDはトレイ直にネジで固定する

3.5インチ専用シャドウベイ

3.5インチ専用のシャドウベイは、トップ面後方にも1台分が設けられている。シャーシのフレーム部にネジで固定されたプレートは着脱が可能。3.5インチHDD用のネジ穴が予め用意されており、HDDの底面をネジ留め固定。プレートを元の位置に戻せば作業は完了する。

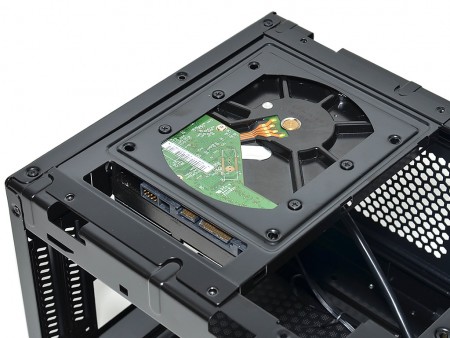

トップ面後方は、3.5インチ専用のシャドウベイ。3.5インチHDDは着脱可能なプレートに、底面のネジ穴を使って固定
3.5インチHDDのコネクタは左側面方向に向けて固定する

リアファンを外せば2.5インチシャドウベイとしても利用可能

最後に紹介するドライブベイは、一風変わった所にある。それはリアに唯一標準搭載される、冷却ファン搭載スペースだ。意外にも冷却ファンとトレードオフの関係にあるのが、2.5インチ専用のシャドウベイ。80mm口径ファン用のネジ穴と共に、2.5インチ用のネジ穴も用意され、エマージェンシー的存在として、1台部の2.5インチSSDが搭載できるようになっていた。

標準搭載のリアファンを外すと、代わりに2.5インチSSDが1台搭載可能。異色なスタイルは、内部容積が限られたCube型PCケースならでは
