要所を狙い撃ちで冷やすセミファンレスクーラー「Twin Frozr V」

MSIが手塩にかけてアップグレードを重ねてきた、ハイパフォーマンスクーラーの歴史。「Twin Frozr V」はその最新モデルとなる

「GTX 970 GAMING 4G」の搭載する最新世代のオリジナルクーラー「Twin Frozr V」。その最大のトピックとなるのは、冒頭述べた通り「Zero Frozr」によるセミファンレス動作になるだろう。60℃以上ではファンが回転するものの、それを下回る負荷の軽い状態ではファンが停止。無音で動作するというものだ。しかしこの新型クーラーには随所に新要素が盛り込まれており、「Zero Frozr」以外にも見るべき点が多い。ここでは「Twin Frozr V」を掘り下げて、注目の機能の数々をチェックしていこう。

「Twin Frozr V」が搭載するデュアルファン。注意深く確認すると、異なる2タイプのブレードを採用しているのが分かる

まず「Twin Frozr V」が搭載する2基の100mm径ファンが新しい。よく顔を近づけて見れば、形状の異なる2タイプのブレードが交互に並んでいることが分かるだろう。これは「トルクスファンテクノロジー」と名付けられた新設計のファンで、分散ファンブレード（Dispersion Fan Blade）が最大効率の吸気を生み出し、従来型のファンブレード（Traditional Fan Blade）がヒートシンクへの風圧を最大化する仕組みになっている。これにより従来の「プロペラブレードファン」から、風量は19％も向上することになった。

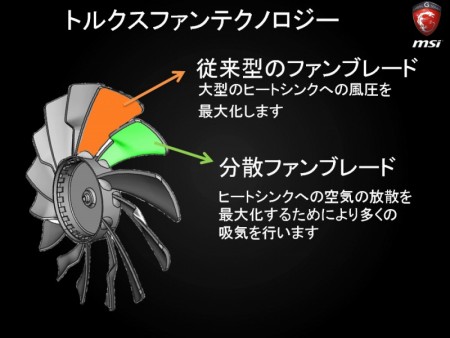

役割の異なる2タイプのブレードを組み合わせる「トルクスファンテクノロジー」。風量を大幅アップさせつつ、騒音も抑えることに成功した
「トルクスファン」を駆動させている、6pinファンコネクタと分岐した2pinコネクタ

また、その風を受けるヒートシンクにも技あり。2本の8mm径ヒートパイプ「スーパーパイプ」に2本の6mm径ヒートパイプを組み合わせ、それらをS字とU字に配置した「SuperSU」アーキテクチャが採用されている。それぞれのヒートパイプは、GPUダイに直接接地する大型の銅製受熱ベースに直接ハンダ付けされ、GPUの熱をもれなく吸収。素早く効率的にヒートシンク全域へ熱を移動させている。

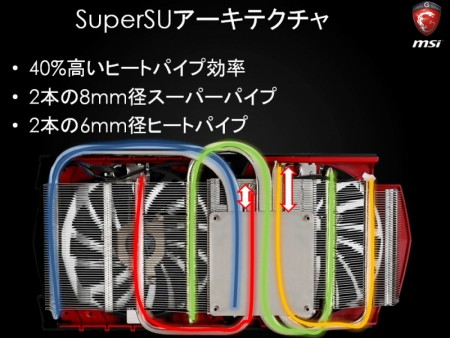

「SuperSU」アーキテクチャを構成する、S字とU字に成形された合計4本のヒートパイプ。GPUからすべてのヒートパイプが熱を受け取ることで、熱移動の効率を高めている

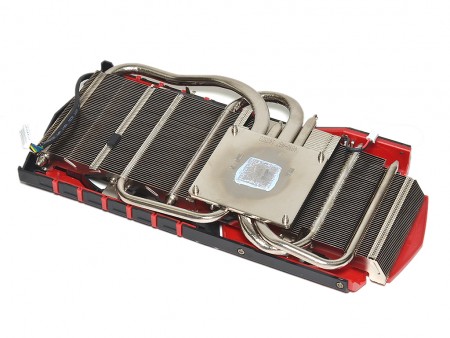

全域にヒートパイプが枝を広げている「Twin Frozr V」のヒートシンク。全長は約260mmという、VGAクーラーの中でもかなり大きさな部類に入る
すべてのヒートパイプがクロスする、大型の受熱ベース。MSIが「熱源に触れる最上の方法」と謳う冷却機構のキモで、工作精度は極めて高い
	ヒートシンクの内部にはディフレクタ（導流板）を内蔵。ヒートパイプへの気流を作り出し、冷却効率を最大化している
