「WireView Pro II Noctua Edition」を使ってみる

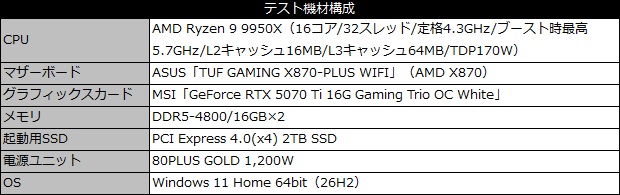

ここからは、「WireView Pro II Noctua Edition」の実際の動作を確認していこう。検証に使用する製品は「Normal」モデルのため、互換性リストに記載のあるMSI「GeForce RTX 5070 Ti 16G Gaming Trio OC White」を用意してテストを行った。

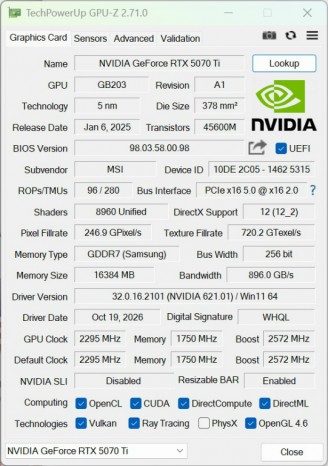

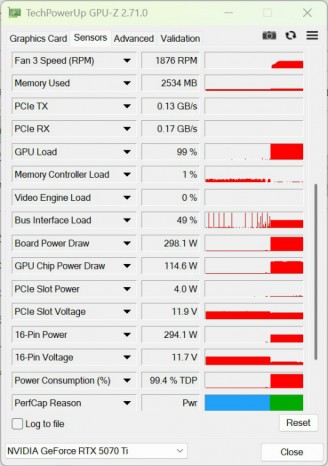

グラフィックスカードにはブーストクロックを2,452MHz→2,572MHzにオーバークロックした「GeForce RTX 5070 Ti 16G Gaming Trio OC White」を使用

今回、10kΩ NTC温度センサーケーブルは接続せずに検証を実施した

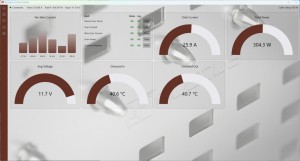

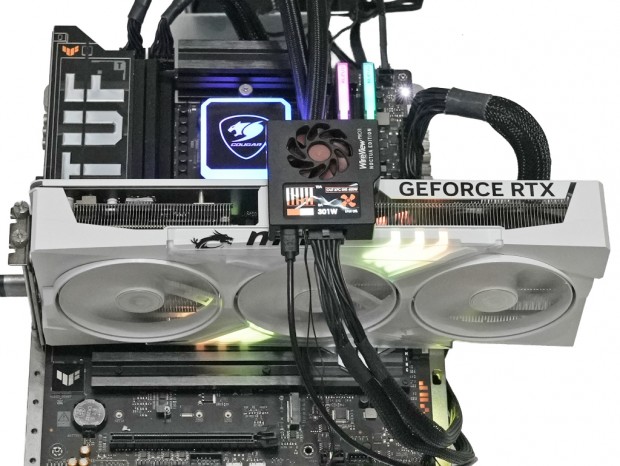

使い方はシンプルだ。まずは本体下部にある12V-2×6コネクタに電源ケーブルを接続し、本体をグラフィックスカードへしっかりと装着する。続いて、付属のUSB Type-C to 9ピンヘッダケーブルをマザーボードのUSB 2.0ピンヘッダへ、Yスプリッターケーブルをマザーボードの電源ピンヘッダへそれぞれ接続すれば準備は完了だ。なお、専用ユーティリティソフト「WireView2-SW」による詳細なモニタリングや設定変更、障害発生時の自動シャットダウン機能を利用しないのであれば、これらの追加ケーブルを接続しなくても問題なく動作する。

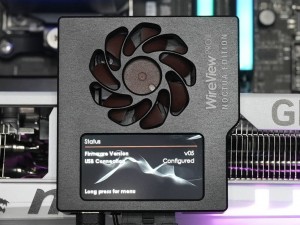

この状態でPCの電源を入れると、ディスプレイが点灯し、消費電力やファン回転数、各ラインの電流グラフなどが表示される。本体側面のボタンを短押しすることで表示画面を順次切り替えられ、長押しすることで各種項目の設定を行える。

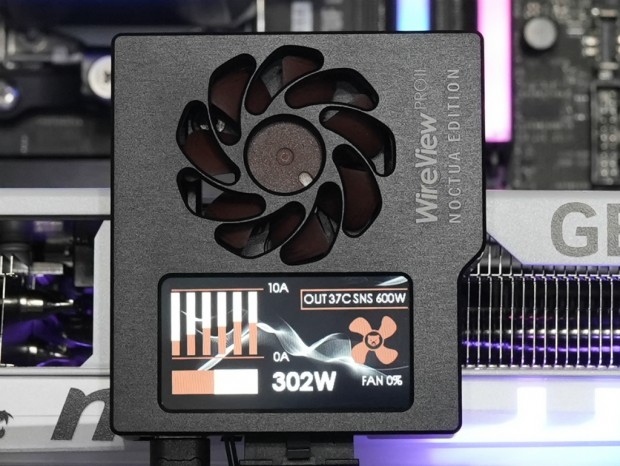

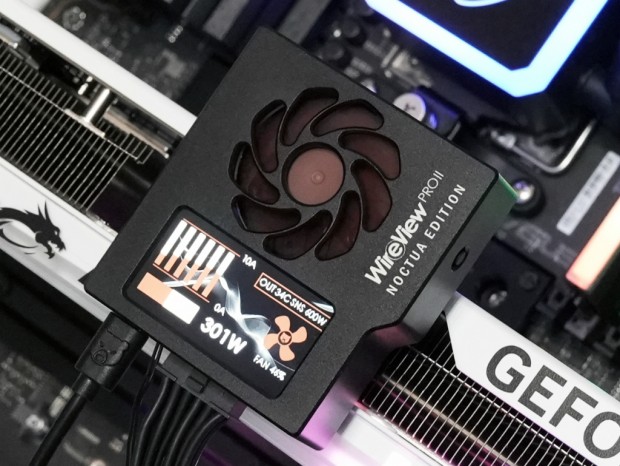

PCの電源を入れると即座にディスプレイが点灯し、消費電力やファン回転数、各ラインの電流グラフなどが表示される

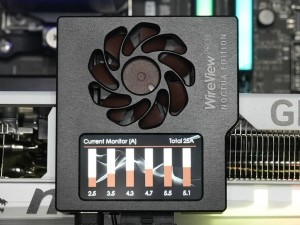

GeForce RTX 5070 Tiの動作中の消費電力はおおむね300W前後で、公称スペック通りの挙動を示した。各ラインの電流は負荷に応じて変動があるものの2A～6Aの間で推移し、12V-2×6コネクタの端子定格である9.2Aを超えることはなかった。特定のピンへの偏流や過熱の兆候もなく、適正な電力供給が行われていることが確認できた。

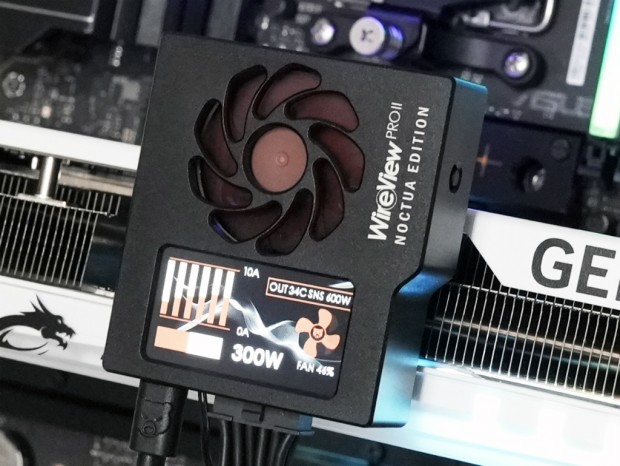

また、冷却ファンはデフォルトで40℃を超えると回転するように設定されており、「OCCT 17.1.9：3D ADAPTIVE」テストでは開始10分前後でファンが回り始めた。ただし、ファンの回転率は40％を超えることはなく、CPUクーラーやVGAクーラーのファンノイズに紛れてしまい、オープンフレームケースでの検証でも回転が始まったことすら分からないほど静かだ。ファンが回ると温度は38℃前後まで下がり回転が停止し、再び40℃を超えると緩やかに回転を再開するというサイクルを繰り返していた。

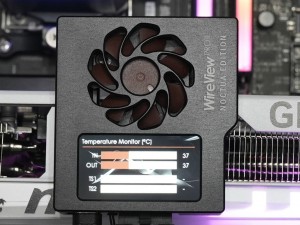

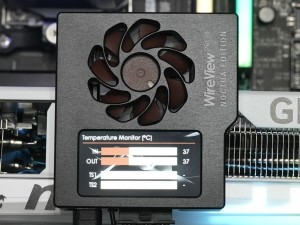

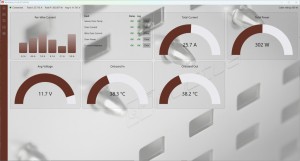

ファンを完全に停止した場合（左）と、ファン回転数を40％に固定した場合（右）。冷却ファンを動作させることで、基板上のセンサー温度（In / Out）はいずれも2℃以上低下した
