最大5,100MHz動作に対応するメモリスロット

メモリクロックがパフォーマンスに影響しやすいAMD Ryzen。「X570S UD」は組み合わせるCPUで対応クロックが異なるが、最高5,100MHzの高クロックメモリに対応している。メモリスロットはデュアルチャネル対応のDDR4x4本で最大128GBまで増設できる。

メモリスロットはブラックカラーで統一。CPU側からDDR4_A1/A2/B1/B2の並びになる

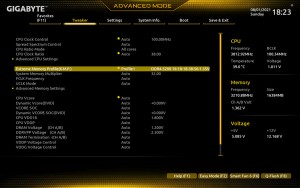

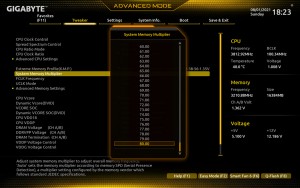

メモリクロックはXMPプロファイルの読み込みのほか、手動で倍率やクロックを指定できる

Smart Access Memory（Resizable BAR）対応のPCI-Express4.0（x16）スロット

拡張スロットはPCI-Express4.0/3.0（x16）×1本、PCI-Express4.0/3.0（x2/x16形状）×1本、PCI-Express4.0/3.0（x1）x2本の計4本。PCI-Express4.0（x16）スロットは、すべてのビデオメモリにCPUからアクセス可能にするAMD「Smart Access Memory（SAM）」こと、「Resizable BAR」機能をサポートしている。対応GPUのAMD Radeon RX 6000シリーズや、NVIDIA GeForce RTX 3000シリーズのパフォーマンスを最大限引き出すことができる。

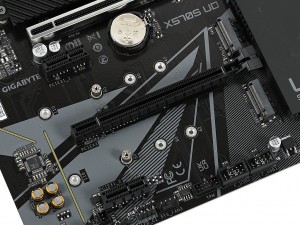

拡張スロットは計4本を搭載。PCI-Express4.0/3.0（x16）スロットは、Ryzen 5000/3000シリーズ搭載時のみ、PCI-Express4.0で動作する

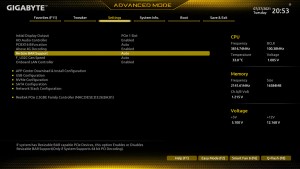

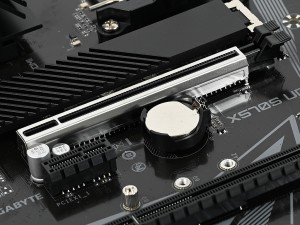

PCI-Express4.0/3.0（x16）スロットには、重量級グラフィックスカードを組み込んだ場合も、スロットが破断しにくい「Ultra Durable PCIe Armor」を採用	SAM（Resizable BAR）のBIOS設定項目「Re-Size BAR Support」はデフォルトで、Autoになっている

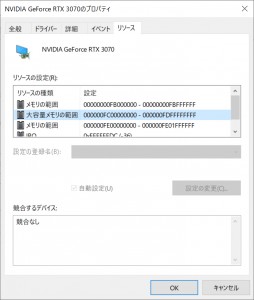

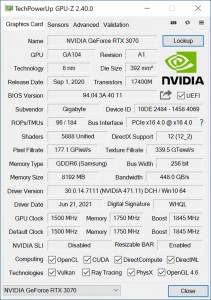

対応するグラフィックスカードを搭載していれば、とくに設定は不要。プロパティ「リソース」に「大容量メモリの範囲」があれば有効になっている。また、「GPU-Z」の下部の「Resizable BAR」からも確認可能だ

計3基のPCI-Express4.0対応M.2スロットを装備

「X570S UD」は、最大16レーンのPCI-Express4.0を備えているAMD X570チップセットを採用するため、3基のM.2スロットはいずれもPCI-Express4.0をサポートしている。CPUソケット直下はCPU直結で、残りの2基はチップセット制御。CPU直結のM.2スロットには、アルミニウムヒートシンク「M.2 Thermal Guard」を標準装備している。

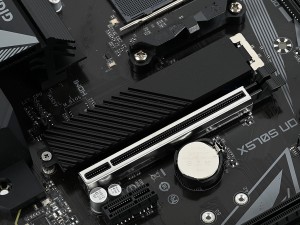

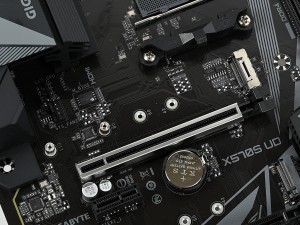

ピーク7GB/secの実行速度を発揮するPCI-Express4.0（x4）インターフェイス対応のNVMe M.2 SSDを安心して使える「M.2 Thermal Guard」を装備	CPU直結のM.2スロットは、ソケット部に剛性を高めるメタルカバーを採用

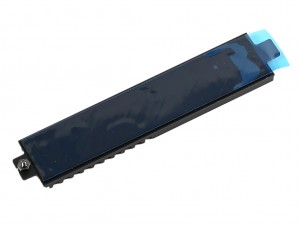

アルミニウムヒートシンク。熱伝導シートを標準で備わっている	残りのM.2スロットは、PCI-Express4.0/3.0（x4）、PCI-Express4.0/3.0（x4）ならびにSATA3.0（6Gbps）に対応する

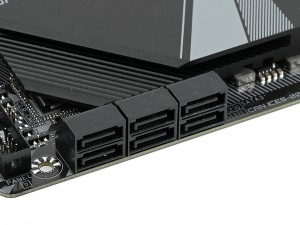

6基のSATA3.0（6Gbps）ポートを装備。RAID 0/1/10を構築可能

オーディオ回路にも抜かりなし

ゲーミングの大事な要素になるオーディオ機能。「X570S UD」はゲーミング向けではないが、Realtek製「ALC897」をベースにした7.1chサラウンド対応オーディオ回路を搭載。さらに基板レベルで独立した回路設計や、日本ケミコン製のオーディオコンデンサを採用することで、高音質・低ノイズを実現している。

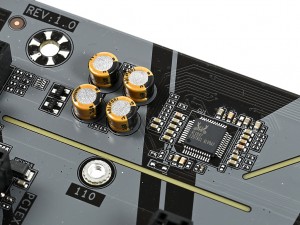

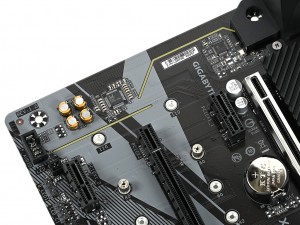

コストを抑えつつ、高音質、低ノイズを目指した回路設計がなされている	オーディオコントローラは、おなじみのRealtek製で、7.1chサラウンド対応の「ALC897」を採用

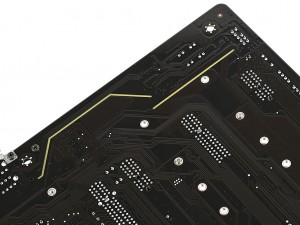

基板裏面。オーディオ回路が基板レベルで分離されている
