マルチグラフィックスにも対応する拡張スロット

PCI-Express4.0（x16形状）×3、PCI-Express4.0（x1）×2の計5本の拡張スロットを搭載。とは言え、基本機能が充実している「MEG X570 ACE」では、その使い途はグラフィックスカードとキャプチャカード程度に限られるだろう

拡張スロットは、PCI-Express4.0（x16）×2（x16、x8/x8）、PCI-Express4.0（x4/x16形状）×1、PCI-Express4.0（x1）×2の計5本で、マルチグラフィックスは3-Way AMD CrossFire Xまたは2-Way NVIDIA SLI（NVLink SLIもサポート）に対応する。なおPCI-Express4.0（x16形状）スロットは、いずれも堅牢な「PCIe Steel Armor」を採用する。

3本のPCI-Express4.0（x16形状）スロットは、いずれも周囲をメタル補強した「PCIe Steel Armor」

ESS製DACを搭載した「Audio Boost HD」

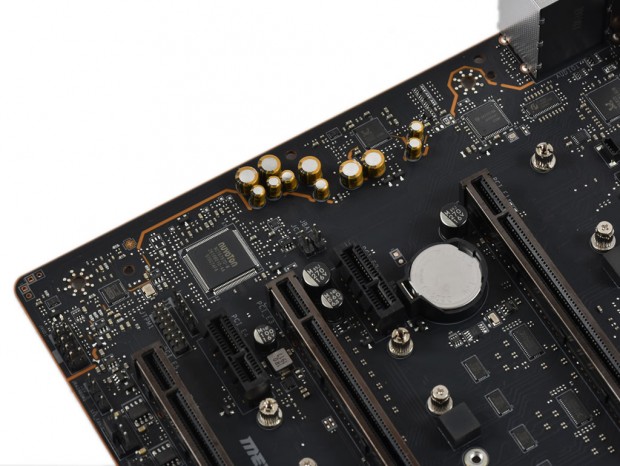

オーディオ回路「Audio Boost HD」。普段はノイズをガードするためリアインターフェイス一体型のプラスチック製カバーで保護されている

ゲーミングマザーボードでは特に重要なオーディオ回路。「MEG X570 ACE」では、Realtek「ALC1220」に、ESS製DACを組み合わせた「Audio Boost HD」を搭載する。もちろん、デジタルノイズを抑えるためメイン基板から独立した設計で、左右のオーディオチャンネルも完全に分離。またスタジオレベルのヘッドフォンサウンドを可能にする、オーディオグレードのコンデンサを実装する。

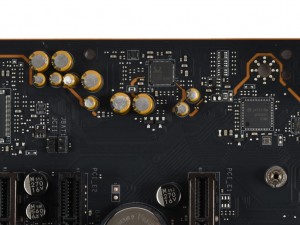

DACには低ノイズ・低歪みなESS「ES9018Q2C」を搭載

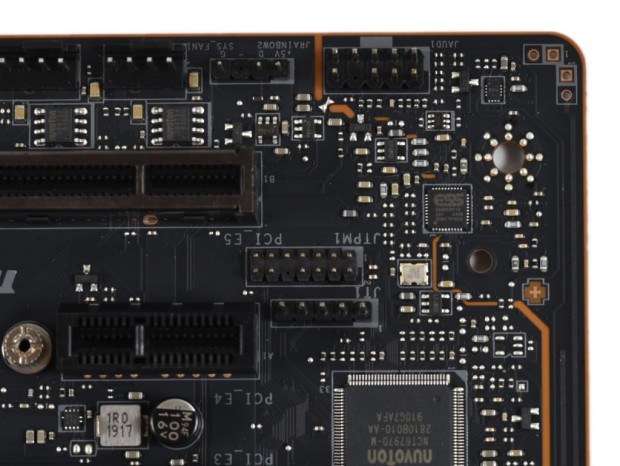

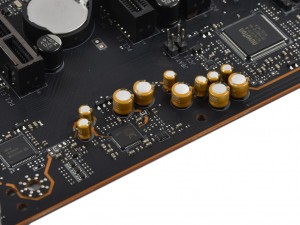

オーディオチップは、ハイエンドモデルでの採用例が多いS/N比120dBのRealtek「ALC1220」	「Audio Boost HD」のコンデンサはすべてオーディオグレード品を採用

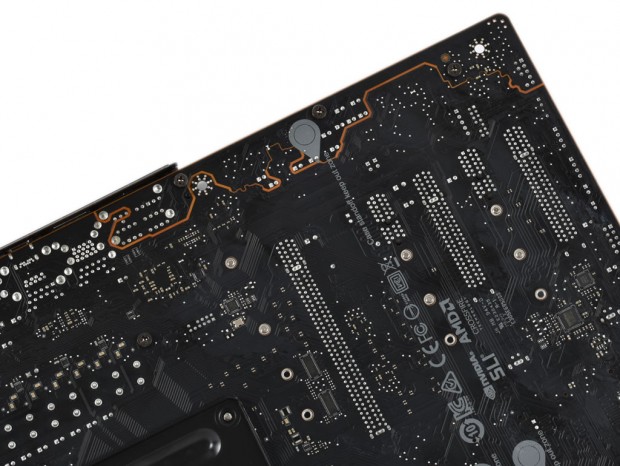

基板裏面を確認すると、メイン基板からは完全に独立した設計であることがわかる

EMIを防ぐ「組み込み型I/Oシールド」を搭載

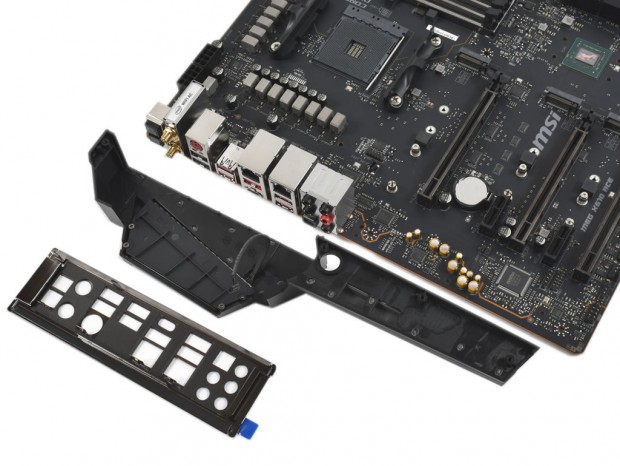

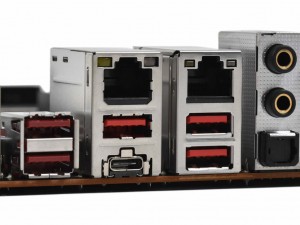

リアインターフェイスのI/Oシールドは「組み込み型I/Oシールド」のため、紛失する心配はない

リアインターフェイスには、EMI保護効果もあるという「組み込み型I/Oシールド」を搭載。またネットワークはIntel I211ATによるギガビットLANに加え、Intel AX200によるWi-Fi 6（IEEE 802.11ax）無線LAN機能と、Realtek「RTL8125-CG」による2.5ギガビットLANを備え、ゲームと配信を同時に行うような非常に重い作業でも、ネットワーク負荷を分散することでパフォーマンスの低下を抑えることができる。

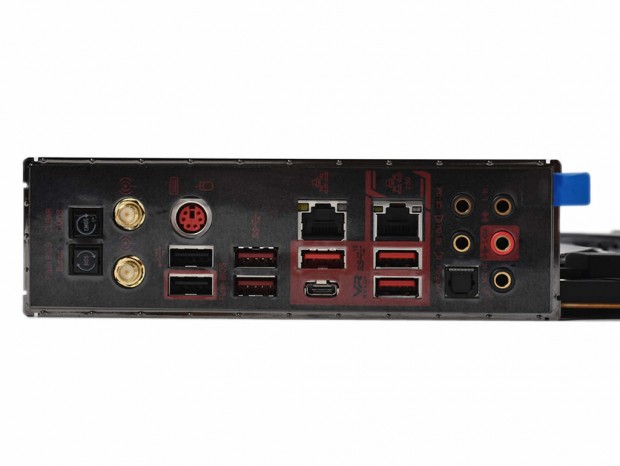

有線LANはIntelチップのギガビットLANと、Realtekチップによる2.5ギガビットLANの2系統	Intel AX200によるWi-Fi 6無線LANにも対応

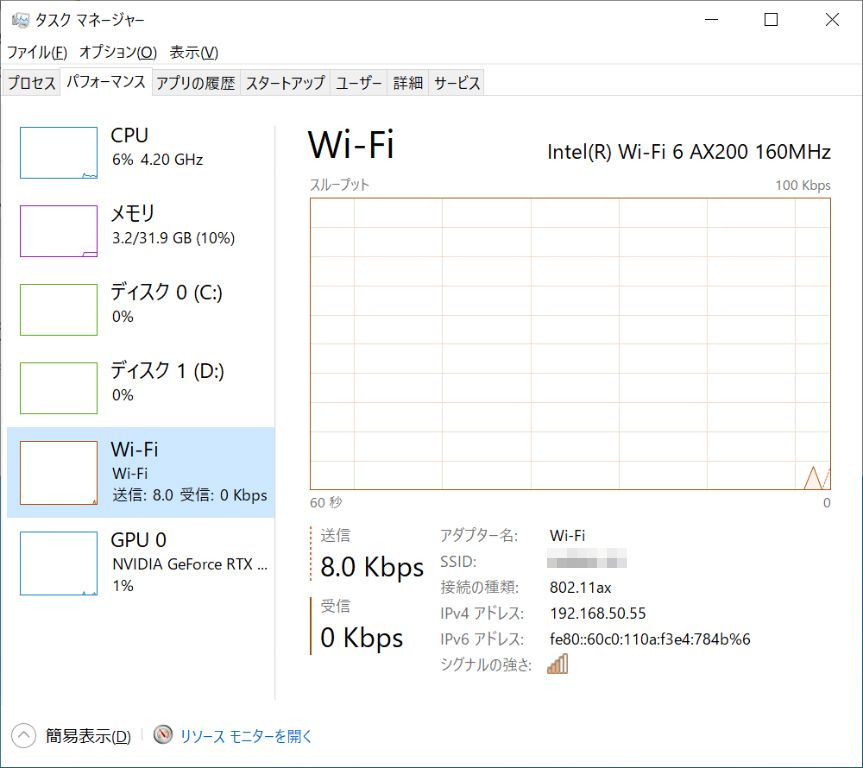

対応ルーターは必要になるが、無線LANでもギガビットLANを遥かに超える高速データ転送が可能になる

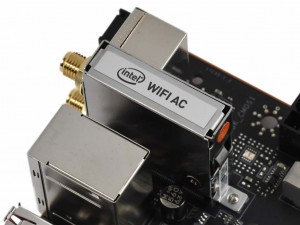

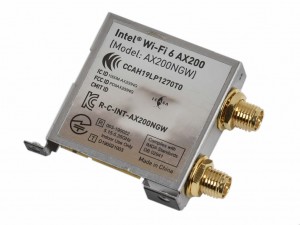

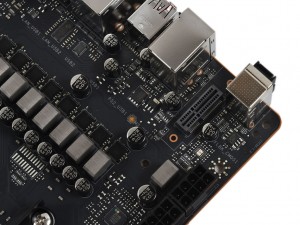

Intel AX200は垂直M.2スロットに実装されているため、より上位のネットワークカードが出た場合は換装も可能

リアインターフェイスは「Mystic Light Infinity II」機能を備えたカバーで保護されている
