設計思想を受け継いだ5.25インチオープンベイ

再三触れたように、大ヒット作「CM 690 III」の後継とされるモデルとあって、あちこちで面影が残る「CM694」。その最も象徴的な部分が5.25インチオープンベイだろう。魅せるPCケース全盛の今、フロントパネルにも強化ガラスを採用するPCケースが多い。さらにDIY水冷に最適化された内部構造とあって、ますます5.25インチオープンベイは廃止方向にある中、「CM694」は2段分を残した。

ツールフリーのロック機構を備えた、5.25インチオープンベイ。前面からスルスルと光学ドライブを滑り込ませると、ネジ穴位置でロックが掛かる仕組み。取り外しは左側面のレバーをリリース（OPEN）側に倒せばいい

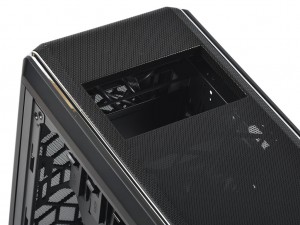

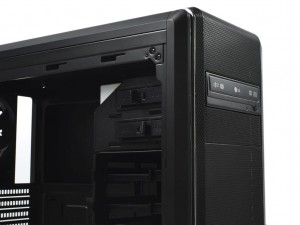

5.25インチベゼルは、フロントパネル背面から2本のネジで固定されていた	上段部分に光学ドライブを固定。フロントパネル側から見ると思いのほか下寄りにマウントされている

専用トレイが進化した「モジュラー型ドライブケージ」

メインのストレージ機構は、フロントパネル裏手にあるシャドウベイユニット「モジュラー型ドライブケージ」だ。ボックススタイルのユニットは、上・中・下の3段式で、それぞれ2枚の専用トレイを装備している。

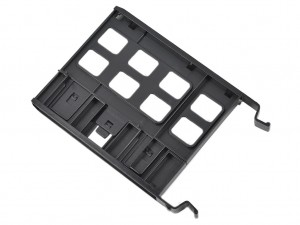

そして新しく導入された専用トレイは、実に凝っている。従来型のトレイは、3.5インチHDDと2.5インチSSDは排他仕様で、どちらか1台のみ搭載できた。しかし「CM694」の専用トレイは、上段に3.5インチHDD、下段に2.5インチSSDが搭載可能。収納力を一気に向上させる事に成功した。

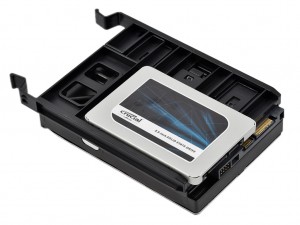

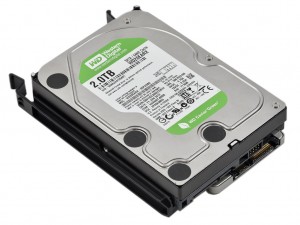

トレイは左右スライド伸縮のツールフリー機構により、3.5インチHDDおよび2.5インチSSDは同時に固定ができる仕組み

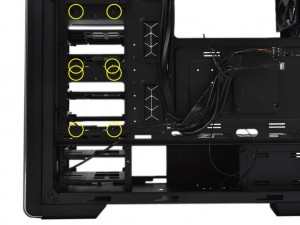

「モジュラー型ドライブケージ」は独立して着脱が可能。上・中段は黄色い丸で囲んだ部分のネジで固定されている。なお最下段は左側面から底面1本のハンドスクリューで固定されていた

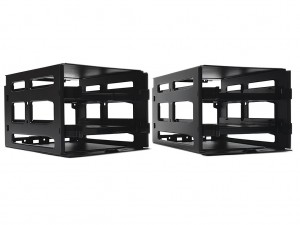

上・中・下段が同一デザインに見えるが、実際には下段のみ若干の違いがある。見分け方は、底面ハンドスクリュー付きが最下段（右）、ハンドスクリュー無しが上・中段（左）になる

3つのポジションに変更できる下段「モジュラー型ドライブケージ」

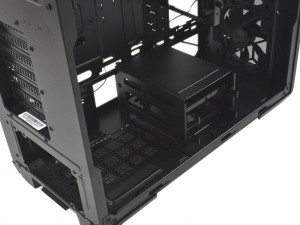

最下段のモジュラー型ドライブケージは、設置ポジションの変更が可能。取り外しは底面1本のハンドスクリューを緩めるだけで、スライド着脱できる仕組み。シャーシ底面には計3箇所にネジ穴を設け、フロントポジション（出荷時）、やや後方に移動したセンターポジション、最もリアに近いリアポジションを用途により選択できる。

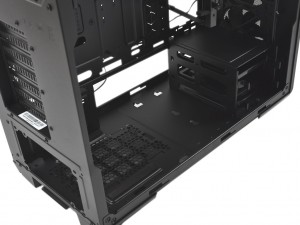

出荷時状態のフロントポジション	出荷時より25mm後方へ移動させたセンターポジション。前面にラジエターを設置する場合はこのスタイルになる

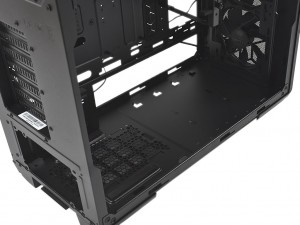

出荷時より125mm後方へ移動させたリアポジション。電源ユニットの有効スペースは185mmまでに制限される（推奨奥行き160mm）	完全に取り外したフルフラット状態
