「MasterBox CM694」外観デザインチェック

ここからは評価サンプルをパッケージから取り出し、外観デザインからチェックを開始しよう。ちなみに今回借り受けたのは強化ガラス製サイドパネル仕様の「MasterBoX CM694 TG」（型番：MCB-CM694-KG5N-S00）。イマドキの自作PC市場を若干意識し、魅せる要素を考慮した。

フロントパネルと象徴的なカーブ状メッシュパネル

まずは「CM 690」シリーズをリスペクトしたフロントパネルデザイン。象徴的なカーブ状メッシュパネルは、大ヒット作のそれで、いかにも良好な通気性がアピールされている。「CM 690」が成功したのは、この分かりやすさにあるのかもしれない。

この独特なフォルムに加え、両端のモールがアクセントとなり、シルバーのラインがフロントフェイスにシャープな印象を与えている。後に触れるが5.25インチオープンベイ用のベゼルも2段分が継承され、中央下部には伝統のCooler Masterロゴがあしらわれている。

素材はABS樹脂製で、メッシュ部はメタル製。一般的な防塵フィルタのような備えはないものの、メッシュ部分の目が細かいため、埃の進入は十分に防ぐ事ができるだろう。なお着脱方法は、両サイドパネルを外し、両側面裏側からフロントパネルにアクセス。左右各3箇所のツメを順番にリリースする事で取り外しができる。

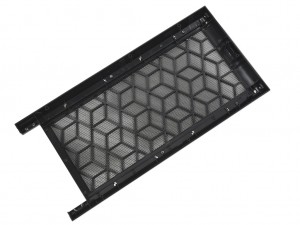

取り外したフロントパネル。ほぼ全面にわたりメッシュ仕様である事が分かるだろう。なおシャーシへの固定は左右3箇所のツメによる引っ掛け式。力任せに引き剥がすタイプではないため、注意が必要

スイッチ&フロントアクセスポート

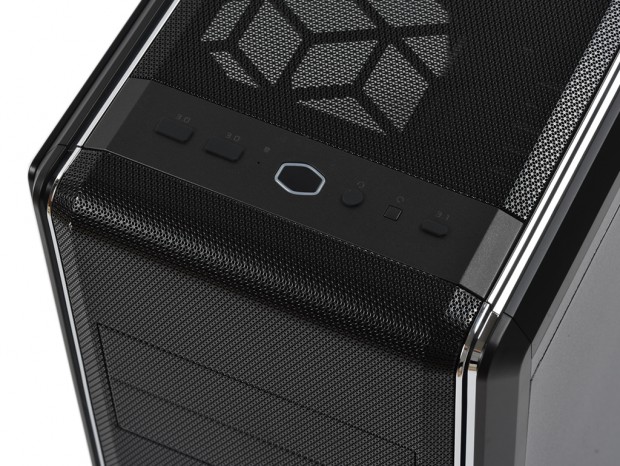

各種スイッチおよびアクセスポートは、床置き時に使い勝手がいいフロントトップ部に集約されている。まずCooler Masterのロゴを模した中央のボタンがPowerスイッチ、右手には正方形のResetスイッチがある。アクセスポートは左手にUSB3.0 Type-Aポートを2口、右端にUSB3.1 Type-Cポートを1口、さらに3.5mmヘッドセットジャック（4極タイプ/Audio+Mic）が装備されている。

各種アクセスポート類には防塵ゴムカバーが装着済み。未使用時のポートをホコリから守る役割を果たす

メッシュ仕様のトップパネルと着脱方法

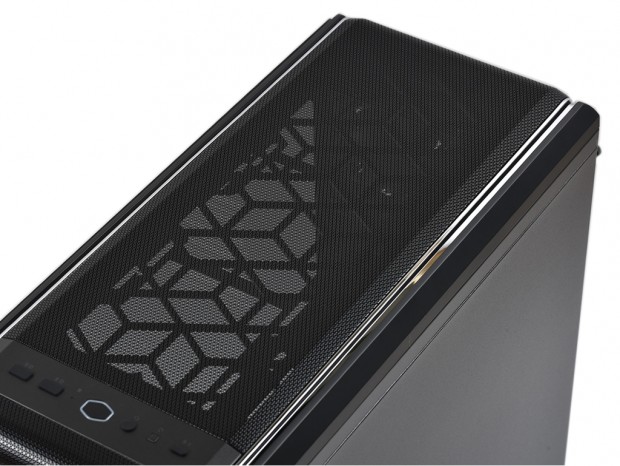

トップパネルもフロント同様、カーブ状メッシュパネルのデザインが継承されている。見るからに高冷却志向のPCケースだけに、冷却ファンやラジエターの搭載スペースとしても当然活躍してくれるはずだ。

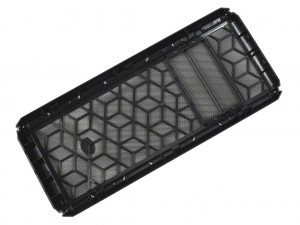

フロントパネル同様のフィルタ無しメッシュパネル。こちらもシャーシへの固定は引き剥がし式ではなく、両サイド計6箇所に設けられたツメにより引っ掛けタイプ。取り外し作業には一旦両サイドを解放状態にする必要がある
