ケーブルマネジメント機構

左側面に強化ガラスを採用する”魅せるPCケース”だけに、ケーブルマネジメント機構の重要度は高い。上手にケーブルをレイアウトするには、スルーホールや裏配線スペースを上手く活用したい。ここでは「Level 20 MT ARGB」に用意された、仕掛けの数々をチェックする。

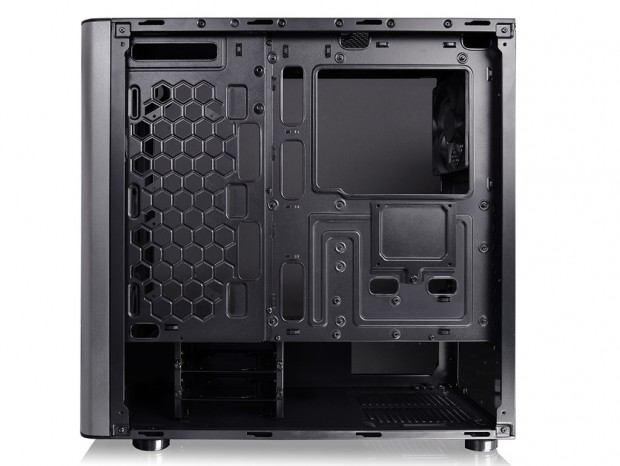

「Level 20 MT ARGB」のマザーボードトレイ裏面。いわゆる”裏配線スペース”その要所をチェックしよう

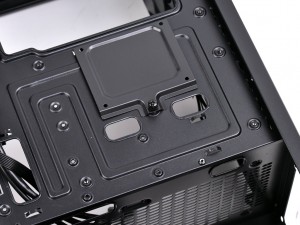

ATX12V電源ケーブル等の通り路となるスルーホールは左右に2ヵ所	2.5インチSSD用ブラケット下にも小さなスルーホールが2ヵ所。PCIe電源ケーブルを通してもいいだろう

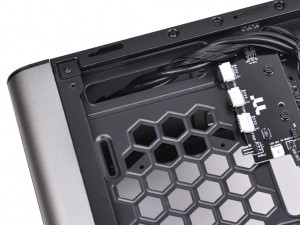

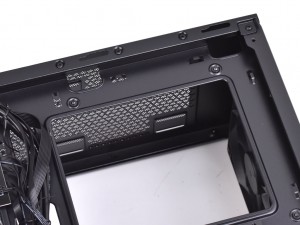

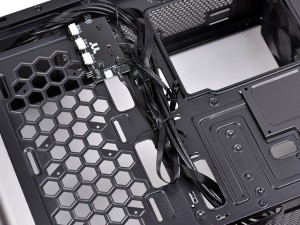

マザーボード縦列に沿うように設けられたスルーホール。出荷状態で既に多くのケーブルで使用されていた	フロントトップのPowerスイッチおよび外部アクセスポート用のケーブルは、上部のスルーホールを利用して背面に引き回されていた

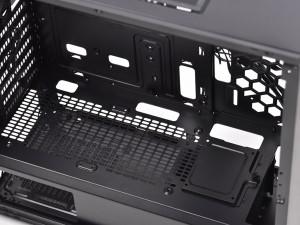

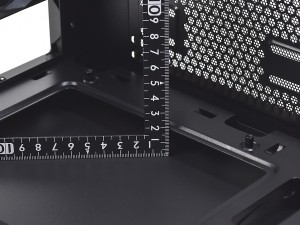

ボトムカバー付け根部にもスルーホールを備え、マザーボードのヘッダピン接続用ケーブルが最短で接続できる	CPUソケット背面部の裏配線スペースを計測すると、約20mm程度だった。幅204mmのボディを考えれば及第点レベル

Thermaltake「Level 20 MT ARGB」の付属品総点検

「Level 20 MT ARGB」の外装から内部構造まで、全てのチェックが完了した。最終セッションの組み込み実践を前に、付属品を総点検しておこう。組み込みに必要なネジ類は、ひとまとめにビニール袋に詰め込まれ、その他付属品と一緒にジッパー袋に収められていた。ちなみにモデル特有の特殊なネジ等は使用されておらず、万一紛失しても代替えはすぐに用意できるだろう。
　なおここに掲載した付属品は、評価サンプルに同梱されていた全てになる。各名称はマニュアル表記に準拠、カッコ内の数字は同梱数を表している。

Stand-off #6-32x6mm(2) Motherboard	Screw #6-32x6mm(13) PSU/Motherboard

Screw #6-32x5mm(9) HDD	Screw M3x5mm(8) SSD

Nut setter(1) Stand-off	Screw φ5x12mm(4) Case Fan

Buzzer(1) Motherboard Alarm	Cable Ties(5) Cable Management

MB Signal Bridge Cable(GIGABYTE)(1) LED Signal Sync	MB Signal Bridge Cable(ASUS/MSI)(1) LED Signal Sync

HDD Rubber(1) 2.5″HDD	マニュアル
