エルミタ的速攻撮って出しレビュー Vol.674

コスパもビジュアルも優れた第2世代Ryzenのためのミドルマザー、MSI「B450 TOMAHAWK」

2018.07.31 更新

文:エルミタージュ秋葉原編集部 絵踏 一

  • rss
  • Twitter
  • Facebook
  • hatena
  • pocket
AMD MSI ゲーミング マザーボード

USB3.1 Gen2接続のType-Cも備える、充実したバックパネル

「B450 TOMAHAWK」は、バックパネルインターフェイスも必要な装備がしっかり揃った構成だ。USB3.1 Gen2 Type-A/Type-Cをそれぞれ1ポートずつ搭載するほか、USB3.1 Gen1(USB3.0)×2とUSB2.0×2、Realtek「8111H」によるギガビットLAN、PS/2×1などを実装。Radeon Vega内蔵のRyzenとの組み合わせで使用できる画面出力は、DVI-D×1とHDMI1.4×1の2系統を備え、HDMI側では4K解像度出力もサポートしている。

b450tom_17_1024x768

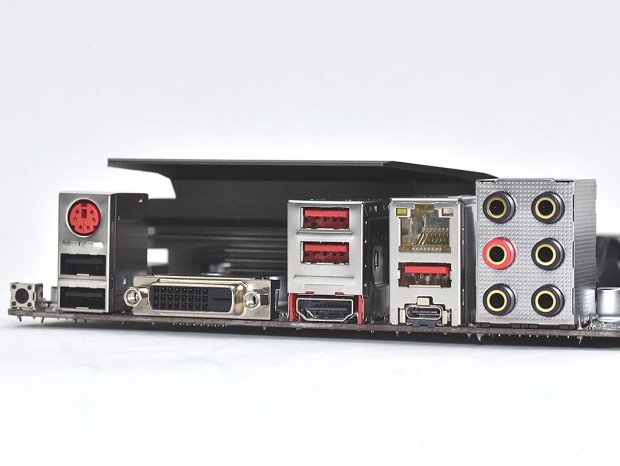

現行のトレンドをしっかり押さえ、過不足なく並べられたバックパネルインターフェイス。ネットワークはRealtekチップのギガビットLANで、USB3.1 Gen2対応のType-A/Type-Cも備える。なお、パネル左端に実装されているのが「BIOS Flashback+」用のボタンだ

基板上のコネクタやICチップをチェックする

画像セッションの締めくくりとして、「B450 TOMAHAWK」の基板上に実装されたICチップやコネクタの類をまとめてチェックしておこう。

b450tom_53_1024x768

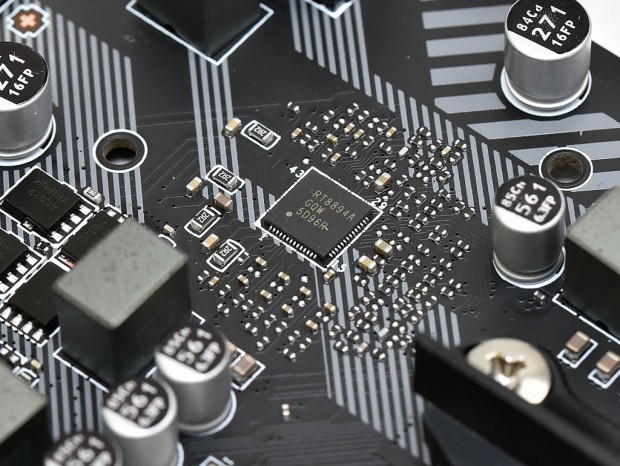

AMD SVI2に準拠する、Richtek製PWMコントローラ「RT8894A」
b450tom_28_1024x768 b450tom_37_1024x768

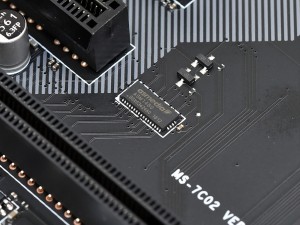

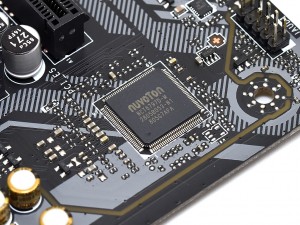

I/OコントローラNuvoton「NCT6797D」 PCI-ExpressレーンスイッチチップASMedia「ASM1480」
b450tom_26_1024x768 b450tom_59_1024x768

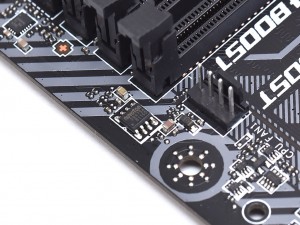

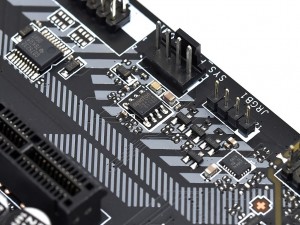

PWM/DC制御に両対応する、Nuvoton製ファンコネクタ「3947SA」
b450tom_34_1024x768

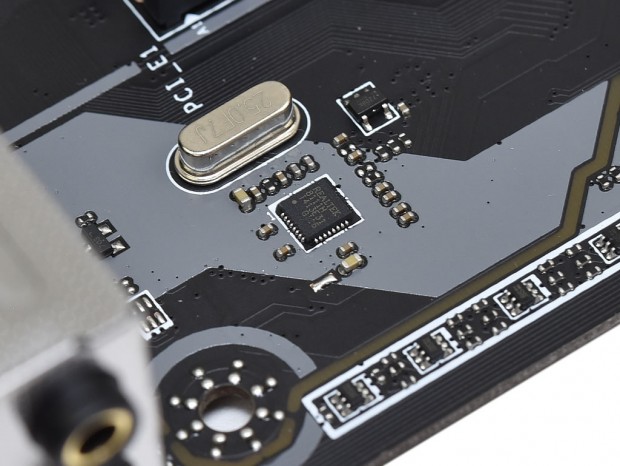

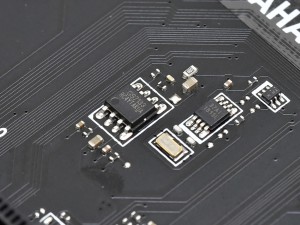

ネットワークコントローラは、Realtek「8111H」を搭載
b450tom_21_1024x768 b450tom_36_1024x768

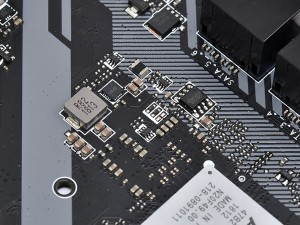

3A対応のリニアレギュレータGStek「GS7133」

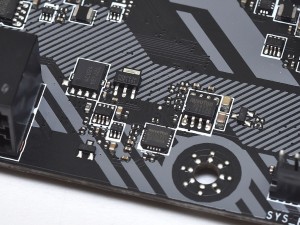

b450tom_40_1024x768 b450tom_24_1024x768

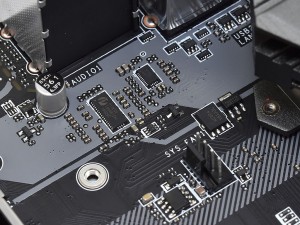

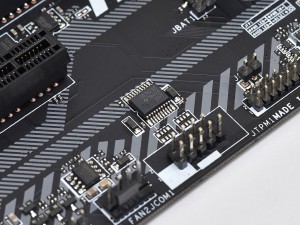

GPOエキスパンダーNuvoton「NCT5605Y」 RS-232ドライバ・ レシーバーTexas Instruments「GD75232」
b450tom_43_1024x768 b450tom_42_1024x768

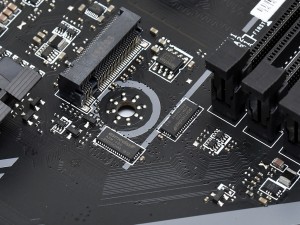

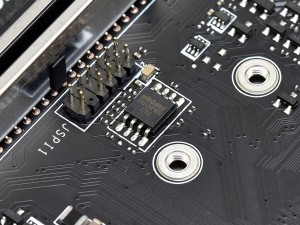

USB3.1 Gen2対応の10GbpsリドライバPericom「PI3EQX1004B1」 CMOS用フラッシュメモリWinbond「25Q128FWSQ」
b450tom_39_1024x768 b450tom_57_1024x768

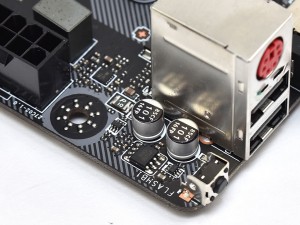

マザーボードを固定するマウント孔には、二重の耐静電防御が施されている 基板上に実装されているのは、長寿命かつ低ESRの日本製コンデンサだ
b450tom_46_1024x768 b450tom_45_1024x768

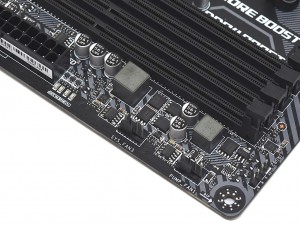

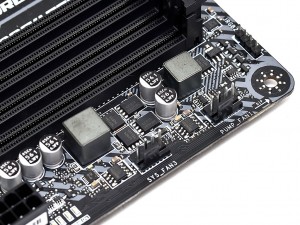

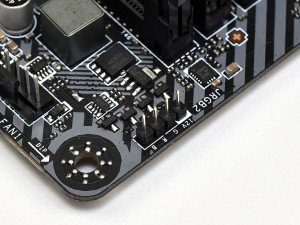

PWM制御に対応した4pinファンコネクタのほか、水冷ポンプ対応のコネクタも備えている メモリの電源回路周りをチェック。24pin電源の隣には、起動不良の原因がひと目でチェックできる「EZ Debug LED」が実装されている
b450tom_25_1024x768 b450tom_47_1024x768

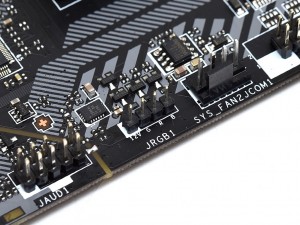

「Mystic Light」で制御できる、4pinのRGB LEDストリップ用のピンヘッダは上下に2系統を備えている
