エルミタ的速攻撮って出しレビュー Vol.606

Core Xシリーズ対応。最強Mini-ITXマザーボード、ASRock「X299E-ITX/ac」検証

2017.10.21 更新

文:エルミタージュ秋葉原編集部 池西 樹

  • rss
  • Twitter
  • Facebook
  • hatena
  • pocket
ASRock Intel Mini-ITX マザーボード

バックパネルインターフェイスをチェック

バックパネルインターフェイスはUSB3.1 Gen.2×2(Type-A/Type-C)、USB3.1 Gen.1×4、オーディオ端子×5、光オーディオ端子×1、ギガビットLAN×2を搭載。またCMOSクリア用のボタンも用意され、チューニングに失敗した場合でもケースを開けることなく設定を初期化できる。

x299itx_04_1024x768
ディスプレイ出力がないため、スッキリとした印象のバックパネルインターフェイス。しかし、必要なものは一通り揃っている

基板上の気になるコネクタやチップ群をまとめてチェック

画像セッションの締めくくりとして、基板上に実装されたパーツやICチップをまとめてチェックしておこう。

x299itx_33_1024x768
幅広いBCLK調整を可能にする「Hyper BCLK Engine III」こと、クロックジェネレータチップICS「6V41742B」
x299itx_32_1024x768 x299itx_27_1024x768

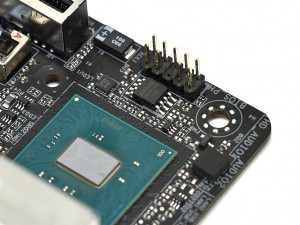

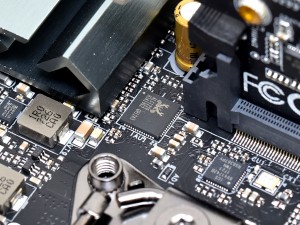

オーディオコントローラはS/N比120dBAのRealtek最新IC「ALC1220」 128bitシリアルフラッシュメモリWinbond「W25Q128JV」
x299itx_37_1024x768 x299itx_36_1024x768

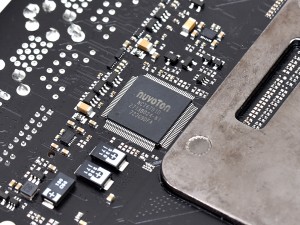

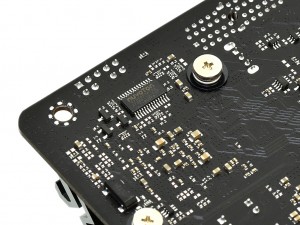

I/OコントローラNuvoton「NCT6791D」 256Byte SRAMを搭載するマイクロコントローラNuvoton「N76E885AT28」
次のページ
「X299E-ITX/ac」の実動チェック
