ドライブベイレイアウト全点検

ここからは、ドライブベイレイアウトをチェックしてみよう。スペック表の記載では、3.5インチシャドウベイが8段、2.5インチシャドウベイが12段とある。しかしこれは額面通りにはいかず、3.5インチは全て2.5インチ共用になるため、仮に3.5インチHDDを8台搭載した場合、2.5インチSSDは4台までに減数される。それでは個別に解説していこう。

ドライブベイレイアウト その1

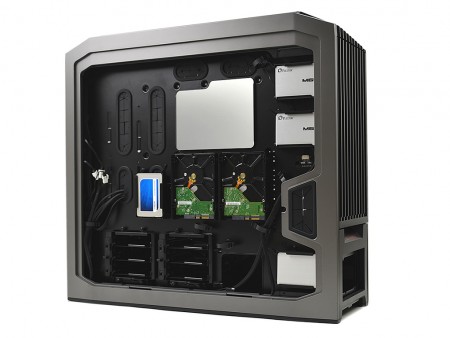

マザーボードトレイ背面、CPUクーラーカットアウト下の位置には2.5 / 3.5インチ共用シャドウベイ2段と、2.5インチ専用シャドウベイ1段がある。あらかじめ装着されている専用トレイはABS樹脂製。3.5インチHDDは両サイドのピンに掛けて固定。2.5インチSSDは専用ブラケットのみスライドロック式のツールフリー。3.5インチ共用ベイは底面4箇所のネジ留め式を採用する。

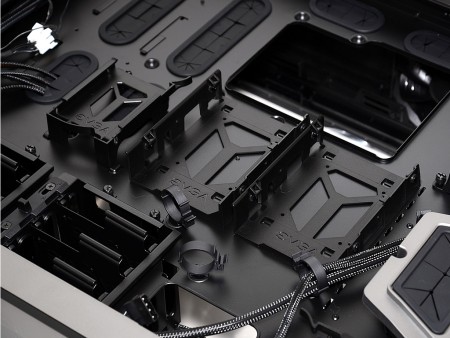

EVGAの文字が刻まれたABS樹脂製の専用ブラケット。左端のみ2.5インチ専用で、コネクタは上方向。右側2台分の共用ブラケットはコネクタを下方向に設置する

ドライブベイレイアウト その2

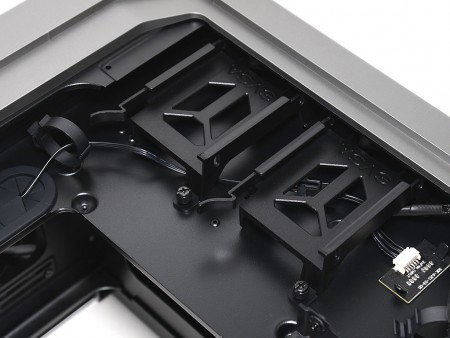

同じくマザーボードトレイ背面右上には、2.5インチ専用ブラケット2台分が装備されている。固定はスライドロック式のツールフリー。なおブラケット自体はハンドスクリューで固定され、着脱もできる。

面積の広いマザーボードトレイだけに、右上端のシャドウベイ用に長さに余裕のあるSATAケーブルを用意しておこう

ドライブベイレイアウト その3

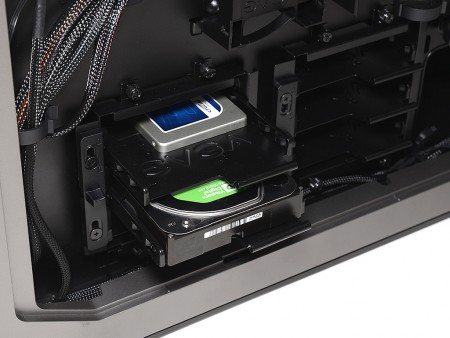

「DG-87」のシャドウベイとしてはメインとなる、ケージタイプのシャドウベイ。底面に2台並ぶユニットには、おのおの2.5インチまたは3.5インチドライブが3台ずつ搭載できる。トレイ自体はスチール製で、左側面にある上下スライドのロック機構を装備。引き出しと固定ができる。

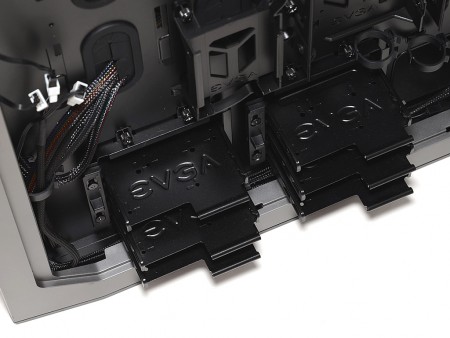

ケージタイプのシャドウベイユニットは、各3台分が左右に並ぶ
2.5 / 3.5インチ共用トレイはスチール製。固定にはいずれもネジ留め式を採用する
専用トレイは左側にある上下スライド機構で3台分まとめてロックする仕組み。ユニット自体はハンドスクリューで固定され、簡単に着脱できる

ドライブベイレイアウト その4

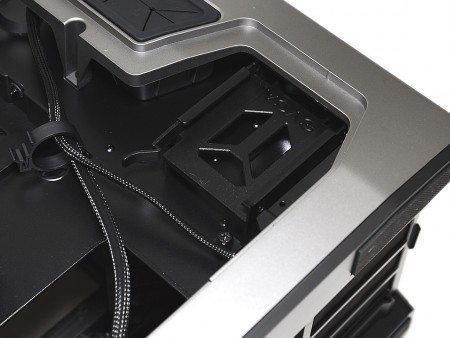

マザーボードトレイ右下端にも2.5インチ専用ブラケットを1台分用意する。右上端同様、ABS樹脂製で、ツールフリーによるスライドロックが可能。レバーを引くとロックが解除できる。

マザーボードトレイ背面右上と同じく、2.5インチ専用ブラケットを用意。空きスペースを無駄にしない設計が見て取れる

全9段もある拡張スロット

E-ATXにも対応するフルタワーとあって、拡張スロット数も全9段と豪快だ。ATXミドルタワーPCケースの平均が7段だけに、通常より2段も多い。この装備から、4-way SLI構成にも対応する。
　なおスロットは、左側面パネルの開閉ドア内部に閉じ込められている。そこで拡張カードに接続したケーブル類は、背面に設けられたグロメット付きスルーホールを介し、外部へ抜ける仕組み。電源ケーブル以外すべてがこのスルーホールを経由する。

全8段の拡張スロット。ブラケットはハンドスクリューで固定されている
拡張カードおよびマザーボードのバックパネルI/Oに接続したケーブル水は、全てリアに設けられたグロメット付きスルーホールを経由し、外部に出す仕組み

全てが外れる拡張スロット

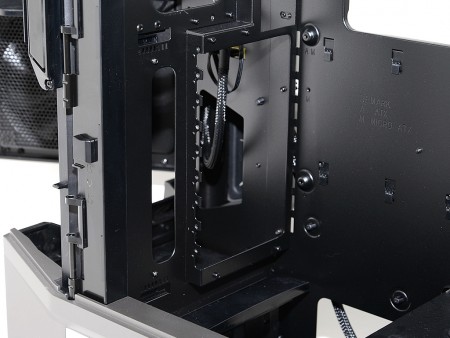

拡張スロットにも独特な仕掛けが用意されている。ハンドスクリューで固定された拡張スロットブラケットは、互いに継ぎ目がない。つまり全てを取り外すと、ソックリ大きな開口部となる。妨げになる物がなく、完全に開放されるためエアフローの効率化に貢献するという考えのようだ。そもそも左側面パネルには開閉ドアがあり、拡張スロットが直接外部に露出しない。よってブラケットを取り払う事に抵抗はない。

拡張スロットブラケットにスリットは不要。完全に開放してしまえば、通気性は格段に向上するはず
