エルミタ的速攻撮って出しレビュー Vol.511

これで全てが分かる。In Win「509」徹底解説

2016.09.05 更新

文:GDM編集部 松枝 清顕

  • rss
  • Twitter
  • Facebook
  • hatena
  • pocket
PCケース

ケージタイプの2.5 / 3.5インチシャドウベイユニット

ボトム面にはケージタイプのシャドウベイユニットがある。電源ユニット搭載スペースに隣接するシャドウベイには、2.5インチSSDまたは3.5インチHDDが最大3台搭載可能。レバー開閉式の専用ブラケットはABS樹脂製で、3.5インチHDDはツールフリー機構を装備、2.5インチSSDは底面ネジ留め式が採用される。
 さらにこのシャドウベイには、「3.5″HDD EZ-Swap module」と呼ばれる、SATAコネクタ対応のホットスワップ機構を装備。ストレージをカートリッジ式で出し入れができるようになっている。

ケージタイプのシャドウベイユニットは、底面に1本のインチネジで固定。容易に着脱ができる。なお左隣は電源ユニット搭載スペース。ボトム面を互いに分け合う関係にある
ABS樹脂製で柔軟な専用ブラケット。3.5インチHDD固定用のピンが両側面に装着済み マザーボード背面から眺めた「3.5″HDD EZ-Swap module」のコネクタ部。SATAケーブルとSATA電源コネクタをそれぞれ接続する必要がある
シャドウベイユニットは、コネクタ側を底面に引っ掛け、一方を底面インチネジ(1本)でシャーシに固定されている。なお「3.5″HDD EZ-Swap module」のコネクタは装着された状態で出荷される

トップパネル裏面にもシャドウベイを装備

通常、冷却ファン増設スペースとして使用されるトップパネル面。「509」では完全に密閉され、代わりに2.5 / 3.5インチ共用のシャドウベイ2台分が装備されていた。
 専用ブラケットは開閉レバーを解除し、左側面方向に引き出す仕組み。ボトム搭載のシャドウベイ同様、3.5インチHDDはツールフリー、2.5インチSSDは底面ネジ留めでマウントする。

トップ面を占有する2台分のシャドウベイ。ストレージはコネクタを背面に向けてマウントする。なおここにはホットスワップ機能は装備されていない

フロント右サイドの2.5インチドライブ搭載スペース

エアフローレイアウトのセッションで解説したはずの、フロント右サイドの冷却ファン増設スペース。実はこの場所は2.5インチSSDを最大で3基搭載できる、シャドウベイの役割も兼ねている。もちろん120mm口径ファンとはトレードオフの関係にある排他仕様だが、フロントエリアには残り2箇所の冷却ファン増設スペースがある。上手にやりくりして、有効活用したい。

脱落しないハンドスクリューで固定されたブラケットには、120mm口径ファンだけでなく、2.5インチSSD搭載用のネジ穴も用意されていた

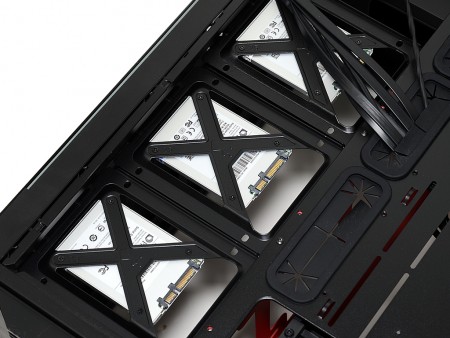

ブラケット背面のクロス状のブラケットには、2.5インチSSD底面ネジ留め用の穴を用意。コネクタはSATAケーブルがストレートに向くよう、マザーボード方向に固定する

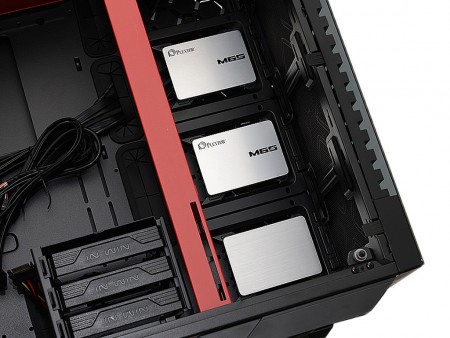

さらにもうひとつ、左サイドパネル寄りにもブラケットを用意。ここにも2.5インチSSDが増設可能で、上・中・下段、任意の箇所に固定できる。なお120mm口径ファンの固定にも対応しているが、通気孔がない強化ガラス製サイドパネルと隣接するため、運用について現実的ではない

5.25インチオープンベイ

最上段には5.25インチオープンベイを1段装備する。省略される事が多くなった光学ドライブだが、あれば便利である事は確か。価格もこなれているため、搭載しておきたい。
 搭載作業にあたっては、まずフロントパネルを外し、両サイドのツメで固定されているブランクベゼルを取り外す。ツメが少々固いので、プラスチック部品だけに破損には注意しよう。次にフロントパネルをシャーシに戻し、口を開いた開口部に光学ドライブをセット。両側面の穴を使い、ネジ留めすればいい。

光学ドライブの搭載スペースは、実測で約215mmまで。ツールフリー機構は無く、シンプルに両側面をネジ留めする
次のページ
「R.O.G.」レッドに塗装された拡張スロット
