エルミタ的速攻撮って出しレビュー Vol.511

これで全てが分かる。In Win「509」徹底解説

2016.09.05 更新

文:GDM編集部 松枝 清顕

  • rss
  • Twitter
  • Facebook
  • hatena
  • pocket
PCケース

「R.O.G.」認定ロゴがあしらわれた強化ガラス

次にチェックするのは両サイドパネルだ。「509」の性格を特徴付ける左サイドパネルには、面積の広い強化ガラスが採用されている。シャーシ側に4本の頑丈なピンが予め装着されており、ここにハンドスクリューで実測5mm厚の強化ガラスは固定されている。なお評価サンプルでは右下の隅に「R.O.G.」認定品(certified)を意味するロゴがあしらわれていた。一方の右サイドパネルはスチール製で、前方縦列には通気孔が設けられている。

左側面は実測5mm厚の強化ガラスを採用。以前詳細検証を行った「303」で採用されていたプラスチック製のプロテクターは装着されていない
右サイドパネルはスチール製で、「Honeycomb Ventilation Mesh Design」と呼ばれる通気孔が設けられている

リアパネルデザイン

リアパネルはどうなっているのか。まず目に付くのは、「ROG Certified version」を象徴するレッドカラーの拡張スロット。リア中央左側のポジションで、存在感をアピールする。上段に目を移すと、右側には120mmまたは140mm口径ファン搭載スペース、その左手にはマザーボードのバックパネル用カットアウト。そして最下段には電源ユニットマウント用のスペースが確保されている。

「R.O.G.」カラーの拡張スロットが映えるリア部

ボトムパネルの様子をチェックする

重い本体をひっくり返し、ボトムパネルをチェックしよう。底面四隅にはプラスチック製パーツがインチネジで固定されている。これは「Shock-Proof Stand(制振スタンド)」と呼ばれるもので、PCから発せられる駆動振動を吸収する役割を果たす。なお出荷時には未装着の付属品「Shock-Proof Stand Rubber(制振スタンドラバー)」を貼り付けておく必要がある。

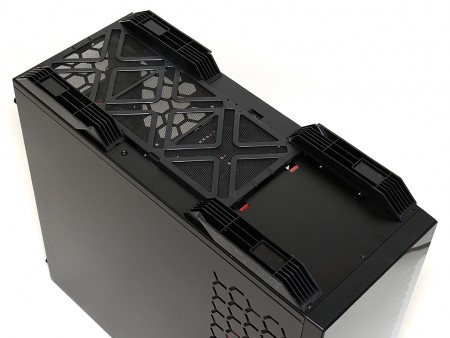

底面四隅には「Shock-Proof Stand(制振スタンド)」が装着済み。これがシャーシ台座と振動吸収の役割を担う
背面側にスライドして着脱できる防塵フィルターを装備。ボトム面の増設ファンと電源ユニットの冷却ファン部をカバーする。なおフィルターサイズは実測でW150×D370mm 「Shock-Proof Stand(制振スタンド)」は実測でW40×D200×H25mm。長方形の凹んだ部分には付属の「Shock-Proof Stand Rubber(制振スタンドラバー)」を貼り付ける
次のページ
In Win「509」内部構造チェック
