サイズ「KABUTO 3」付属品総点検

「KABUTO 3」の外観および構造の詳細をチェックしたところで、付属品を総点検してみたい。組み込みに必要なリテンションキット等の付属品は、白箱に詰め込まれた状態で、「KABUTO 3」本体の上部スペースに収納されていた。作業手順の無駄を省き、一方で確実な固定ができるよう進化を続ける、サイズオリジナルのリテンション。新作「KABUTO 3」はパーツ点数も少なく、かなり簡素化されている事が分かる。
　なおここでご紹介する付属品のパーツ名はマニュアル表記（Parts List）に準拠。同梱数は画像通りだ。ちなみにマニュアルにある冷却ファン「隼120」PWM仕様と「Fan Clip」は、ヒートシンクに装着済みの状態で出荷される。

Intel Clip	AMD Clip
Mounting Bar	Thermal Grease
Screw

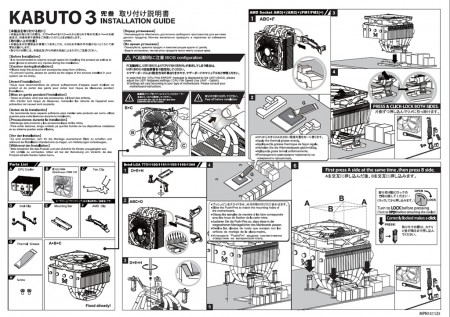

多言語表記マニュアルはイラストが中心。パーツ点数が少ないため、1枚を広げた状態ですべてが収められている

サイズ「KABUTO 3」組み込み手順

付属品の確認を終えたところで、マザーボードへの組み込み手順を解説する。搭載テストにはIntel LGA 1151対応のGIGABYTE「GA-Z170XP-SLI」（ATX）を用意した。なお今回からヒートシンクにメタルバーを使う「ブリッジ式リテンション」の派生形「次世代クリップシステム」（E-CLIP）が採用されている（Intel系）。純正クーラー同様のプッシュピン固定により、手軽にマウントができる。

まず受熱ベース中央に掛けるブリッジ役「Mounting Bar」の片側に、「Intel Clip」を「Screw」でネジ留めする。なお固定には向きがあるので画像を参考にして欲しい
「Mounting Bar」片側に「Intel Clip」をネジ留めしたものを、ヒートシンクの受熱ベース上にセット。「Intel Clip」が受熱ベース部側面の溝にはまるような形になるので、固定位置は掴めるはずだ。そしてこの状態のまま、残る片側にも「Intel Clip」を「Screw」でネジ留めする

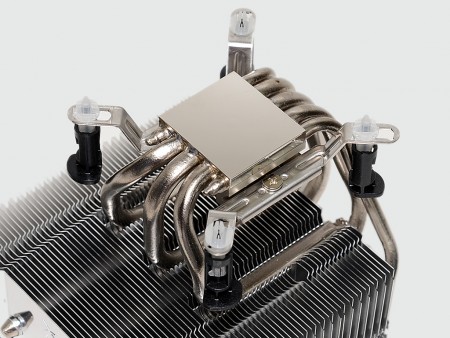

様子が分かれば5分もかからずに作業は完了。これでIntel系マザーボード用リテンションの固定は終了。プッシュピン4本が下方向になる事で、それらしい姿になった。なおAMD系の場合、「AMD Clip」を受熱ベース上部に載せて、マザーボード側の台座にクリップを引っ掛けるだけ。ネジはまったく必要としない

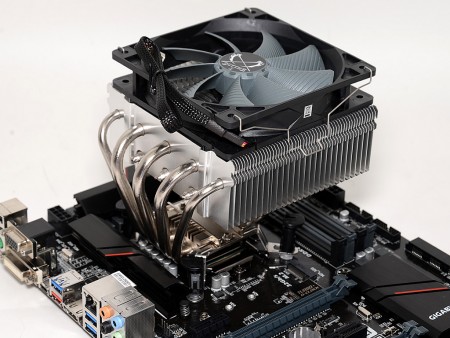

マザーボードへの固定は、Intel純正CPUクーラーが採用するプッシュピン方式。ロックとオープンの手順も同様なので、多くの人が簡単に扱う事ができるだろう。なおプッシュピンのロックはセオリー通り、対角線上で交互に行うようにしよう
