グラフィックスカードを「垂直固定」してみる

次にグラフィックスカードを固定する。まずは一般的なマウント方法の「垂直固定」から見ていこう。
　全8段の拡張カードスロットを3本のネジでシャーシに固定。”いつもの手順”でグラフィックスカードをPCI-Expressスロットに挿し、ブラケットをインチネジ固定。特に解説を必要としない、ごく一般的な作業でマウントは完了する。

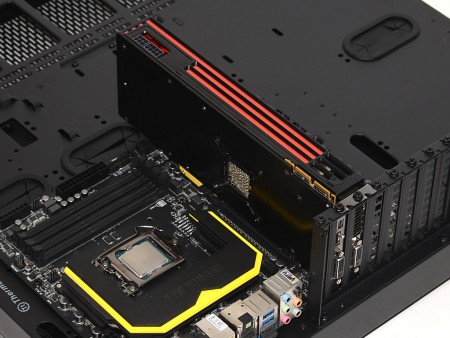

後付けで付属の拡張カードスロットをシャーシに固定。3本のネジだけで垂直にしっかりと支えてくれる
有効スペース280mmに対し、長さ270mmのグラフィックスカードをマウント。ちなみに延長線上に位置するリザーバーやラジエターが無ければそれ以上、さらにオープンフレームだけに理屈上では、シャーシサイズをはみ出すほどの拡張カードも搭載できる事になる

Riser Cableを使ったグラフィックスカード「水平固定」

次にグラフィックスカードが真正面に向く「水平固定」を試してみる。ここで重要になるのは、付属の「Riser Cable」と、グラフィックスカード側のPCI-Expressスロット部を固定するステー、さらにそれを下支えする役割を果たすステーだ。これらと「垂直固定」でも使用する全8段仕様の拡張カードスロットを組み合わせる事で、グラフィックスカードの冷却ファンが搭載されている面が真正面に向く「水平固定」ができる。外観上の演出だけでなく、GPUを水冷化した場合のフィッティングおよびチューブの取り回しを改善させる、重要な役割を果たしてくれる。

「水平固定」に使用する、グラフィックスカード側のPCI-Expressスロット部を固定するステー（左）と、「Riser Cable」（右）
グラフィックスカードのバスインターフェイスに「Riser Cable」を接続し、PCI-Expressスロット部を固定するステーをネジ留め。拡張スロットと重量物のグラフィックスカードを下支えするステーをL時型に組み上げ、グラフィックスカードおよびステーをハンドスクリューで固定すれば、作業は完了。マニュアルだけではわかりにくいので、画像を参考にして頂きたい

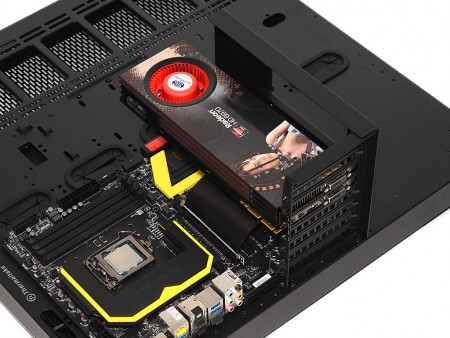

グラフィックスカード「水平固定」を上斜めから見た様子。多彩なオリジナルVGAクーラーが正面に向く固定スタイルは、水冷・空冷問わず「Core P5」では積極的にトライしてほしい

「Core P5」では小さすぎる240mmラジエターを搭載する

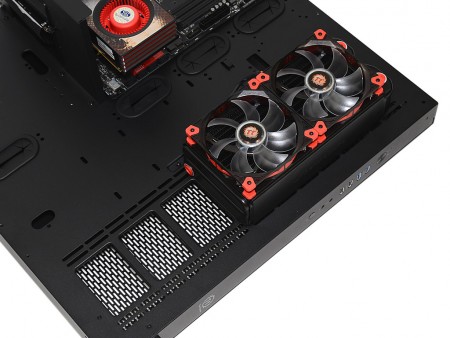

最大480mmサイズまでのラジエターが搭載できることから、完全にDIY水冷特化型のPCケースと言っていい「Core P5」。右側面縦列に確保された搭載スペースに、Thermaltake「Pacific RL240 Radiator」を搭載してみると、「もう少し大きなラジエターをチョイスすべきだったかな」と思わせるほどの空きスペースを残している。なお搭載方法は、サイドパネルを外した状態の背面から、ラジエター付属のネジで固定。言うまでもなく、480mmサイズの範囲内であれば、どの位置にラジエターを固定してもいい。チューブの取り回しを考慮してポジションを決めたい。

外形寸法W129×D282.5×H64mmの120mm口径ファン2基タイプの240mmサイズラジエターは「Core P5」の広い搭載スペースでは小さく見える

リザーバー搭載スペースを使う

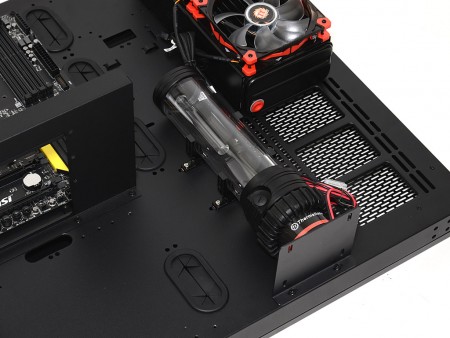

「Core P5」には、ラジエター搭載スペースの横に、リザーバーの設置スペースが設けられている。そこで搭載テストにポンプ一体型リザーバータンク「Pacific PT40-D5 Pump/Reservoir Combo」を用意。実際に搭載してみる事にした。

「Core P5」にはリザーバー設置用のプレートが同梱されており、2箇所のインチネジで固定。リザーバーを固定するクリップ（Pacific RL 240 Water Cooling Kit同梱）の固定用ネジ穴も予め用意されている
ポンプ一体型リザーバーは全長約280mm。実質搭載スペースはシャーシ高いっぱいまで使えるため、500mmを超える空間を自由に利用できる。（画像は下部に固定するブラケット未装着状態）

背面はどうなっているのか

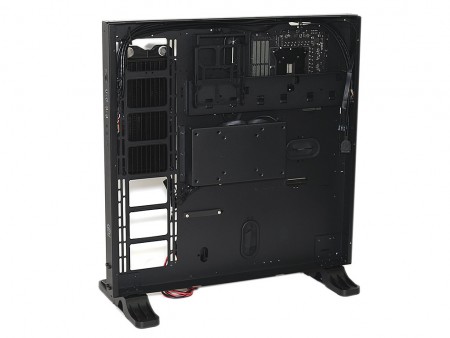

最後に本体裏手に回り、背面をチェックしてみよう。6本のハンドスクリューで固定されたサイドパネルを外すと「Core P5」の”楽屋裏”が一望できる。内部空間には、最大3台の2.5 / 3.5インチドライブが搭載される他、「壁掛け（Wall-Mount）」時の補強用のコの字プレート、ラジエター等が確認できる。内部空間は厚さ45mmとされ、ケーブルの取り回しもストレスなく行う事ができるだろうう。なお、電源ユニットとマザーボードまでの距離があるため、ATX12V 8（4+4）pin電源コネクタのケーブル長が気になるところ。機種によっては裏配線が厳しいだろう。

あらためてじっくり背面から眺めると、「石碑」さながらのシルエット。シャーシが薄い分、瞬時に表裏を交互に見比べる事ができるため、組み込みやメンテナンスは意外にもし易い
