「Core P5」内部構造チェック

次に内部構造について掘り下げていく。とは言うものの、「Core P5」はオープンフレームタイプのPCケース。そもそも内部・外部の切り分けはしにくいところだが、ドライブベイレイアウトや電源ユニット搭載スペース、拡張カードスロットなど、構成パーツを搭載する主要部分を解説していく。

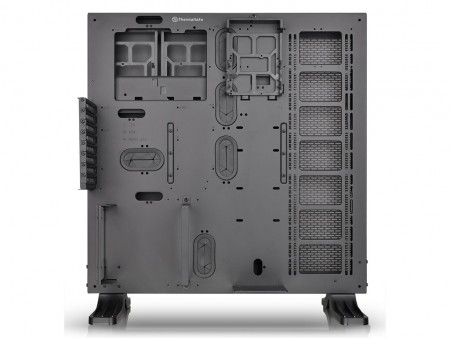

構成パーツが組み込まれていない状態でも重量は12.2kg。壁掛けにも耐えるための剛性はしっかりと確保されている

最大4台が搭載できるドライブベイレイアウト

まずは気になる部分である、ドライブベイレイアウトをチェックしてみよう。サイドパネルを外すと、左上部は3つのトレイが装着されている。これは2.5 / 3.5インチ共用のシャドウベイだ。プラスチック製のトレイは下側2個の突起がシャーシに設けられたスリットにかみ合い、上側中央にある1本のハンドスクリューで固定。コネクタを下向きに最大3台のドライブが搭載できる。さらに正面のマザーボードと通気口の間にも設置スペースを用意。付属トレイを使えば、3台+1台の2.5 / 3.5インチドライブが搭載できる。

「まな板」または「ベンチ台」と呼ばれるものは、動作検証やオーバークロックが主な用途だけに、ドライブベイは必要最低限の用意しかなかった。しかし常用を想定した「Core P5」では、内部に3台分が用意されている

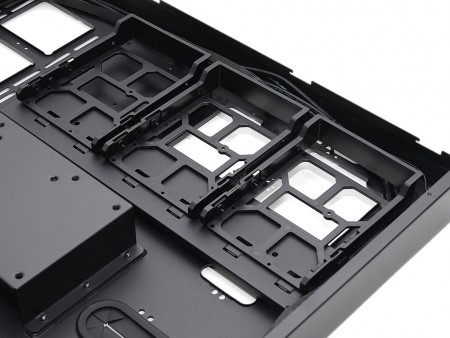

プラスチック製の2.5 /3.5インチ共用シャドウベイ。2.5インチSSDは底面のネジ留め式、3.5インチHDDは両サイドのクリップをドライブ側面のネジ穴にかみ合わせてロックするツールフリー機構で固定する

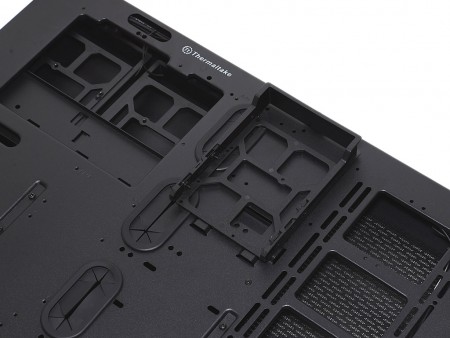

正面のマザーボードと通気口の間にも、1台分の2.5 / 3.5インチシャドウベイを用意。ここは「魅せる」部分だけに、カッコイイHDDを選びたい。なお固定方法は内部同様で、コネクタは下向きにマウントする

電源ユニット搭載スペース

電源ユニットは正面左下にマウントスペースが設けられている。出荷時は何も無いフラットな面に、付属のステー2個をネジ固定。対応電源ユニットはATX 12V準拠で、奥行きは最大200mmまで搭載できるようになっている。

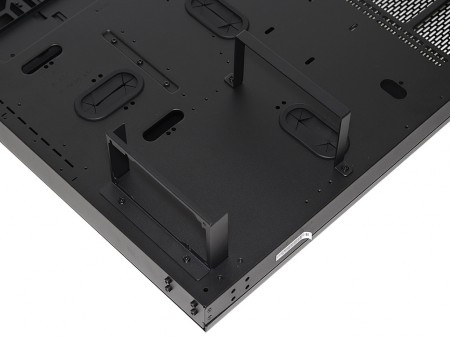

電源ユニット用ステーは2本で構成。これをシャーシ正面からインチネジを使って固定する
シャーシ部に用意されているネジ穴にステーを固定すると”それらしい”雰囲気に。左側が電源ユニットの固定面になり、通常のPCケース同様、3本ないし4本のインチネジでマウントする

拡張カードスロットと搭載スペース

電源ユニット同様、拡張スロットも付属のパーツをネジ固定し、ベースを作り上げていく。拡張スロット金具はマザーボード搭載エリアの下部に位置し、シャーシには全8段分の拡張スロット金具が挿入できるスリットを縦列に用意。計3個のネジ穴を使ってインチネジで固定する。なお拡張カードの有効スペースは280mmまでとされている。

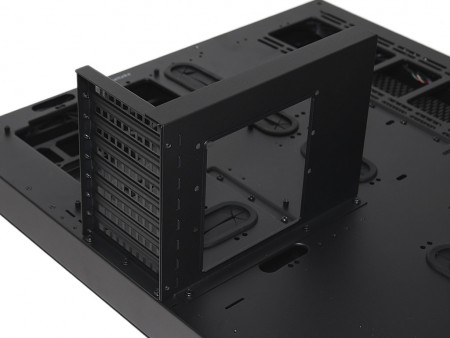

付属の拡張カードスロットには、全8段分の独立したスロット金具が既に装着済み。上部2つ、下部1つのネジ穴を使い、シャーシに対して垂直に固定する

ちなみに拡張スロットはマザーボードに対し、通常の「垂直固定」に加え、付属の「Riser Cable」を使うことで「水平固定」ができる。「魅せるPC」コンセプトにより、グラフィックスカードに搭載されたオリジナルデザインのVGAクーラーが正面に向くだけでなく、GPUを水冷化させた場合、フィッティングとチューブの取り回しにも都合がいい。

	付属の「Riser Cable」で「水平固定」する場合、グラフィックスカードのPCI-Expressスロット部を下支えする役割を果たすステーを使用する
「垂直固定」でも使用する拡張カードスロットには縦マウント用のネジ穴も用意。ステーと共にL字型を形成し、グラフィックスカードのマウント方向が変更できるように設計されている
