エルミタ的速攻撮って出しレビュー Vol.455

これで全てが分かる。In Win「805」徹底検証

2015.11.21 更新

文:GDM編集部 松枝 清顕

  • rss
  • Twitter
  • Facebook
  • hatena
  • pocket
PCケース

「805」の冷却ファンレイアウト

デザイン重視の「805」は、フロントおよび両サイドに強化ガラスを採用。天板もアルマイト加工が施されたアルミニウム一枚板とあって、ほぼ密閉状態といえる。組み込む構成パーツによっては、冷却に少々不安を感じるのではないだろうか。ここからは「805」の冷却ファンレイアウトを解説していこう。

密閉状態は音漏れを抑えることで「静音」には有利。一方で通気性は必ずしも得意としないため、PCケース自体の冷却性能は気になるところだろう

ボトム吸気が想定されるフロント120 / 140mm口径ファン増設スペース

フロント部分には120mm口径または140mm口径ファンが最大2基搭載できるようになっている。内部からフロントパネル裏をのぞき込むと、そこには「フロントファンブラケット」が右側縦列に2本のハンドスクリューで固定。工具不要で取り外すと、プレートには2つ円形にカットされ、その四隅にはそれぞれ120mmまたは140mm口径ファン用のネジ穴が空けられていた。なおこの部分は、最大280mmサイズまでのラジエターが搭載可能。「805」の冷却機構では最も重要なポイントとなっている。

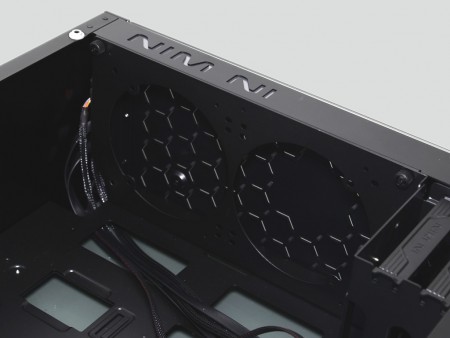

右側面2本のハンドスクリューで固定された「フロントファンブラケット」には、120 / 140mm口径ファン最大2基が搭載可能。280mmサイズラジエターのマウントにも対応する

フロントパネルの密閉状態から懸念される吸気スペースだが、最大の取り込み口は底面にある冷却ファン増設スペースの通気口になるだろう。冷却ファンの有無に関わらず、底面は解放状態となり、ここから吸い上げたエアは、「フロントファンブラケット」とハニカム状にデザインされたフロントパネル(強化ガラスの内側)の間にできた約40mm幅の”トンネル”を通り、内部に送り込まれるエアフローが形成されている。

フロントファンの吸気は、実質底面にある冷却ファン増設スペース用の通気口がキモとなる。なお底面の冷却ファン増設については、別途解説しよう

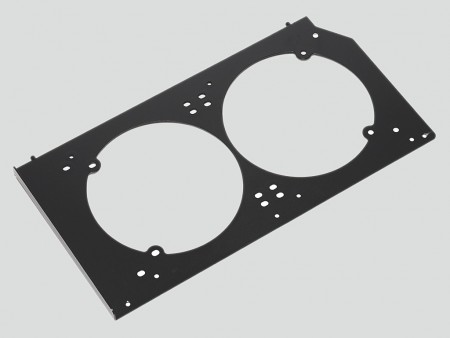

2基分の冷却ファン搭載に対応する「フロントファンブラケット」。本体左側面からのぞき込み、右側面はハンドスクリューで固定、左側面は上下各1本のピンをシャーシ側の穴に挿し込むことで固定する仕組み
各ネジ穴の「皿モミ」方向から、増設する冷却ファンは、「フロントファンブラケット」から見てPCケース内部側に固定する事になる。なおHDDと刻まれた穴については後ほど解説しよう
140mm口径ファン2基を増設してみたところ。「In Win」のロゴがある部分が実測約40mm幅の”トンネル”で、ボトム面の通気口(増設ファンスペース)から外気を吸い上げるダクトの役割を果たしている

唯一標準装備されるリア120mm口径ファン

複数の冷却ファンが増設できるPCケースとは一線を画する「805」。標準搭載ファンともなれば、リアに1基のみの装備に留められている。
 唯一、出荷時より装着されているのは、リア排気方向にマウントされた120mm口径ファン。LED非搭載のオーソドックスな25mmモデルで、PCケース内部に溜まった暖かい空気を外部に排出する重要や役割を担っている。ちなみにメーカーサイトには標準搭載ファンのスペックは一切開示されていない。なお冷却ファンのラベルには「Eco & High-sensitibity 5V Fan」の文字がプリントされていた。

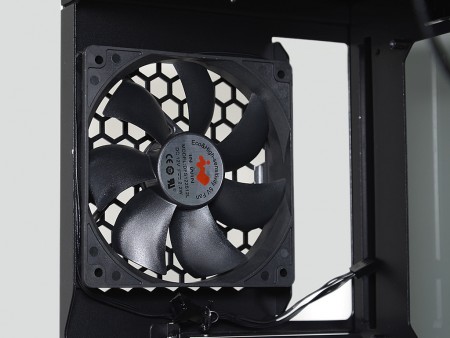

標準装備品の25mm厚120mm口径ファン。詳細スペックは開示されておらず、ラベルには「DFS122512L」(DC12V / 2.2W)という型番が記載されている
次のページ
フロント寄りのボトム冷却ファン増設スペース
