“サーバー屋”のノウハウ活きる、電力効率重視の電源回路設計

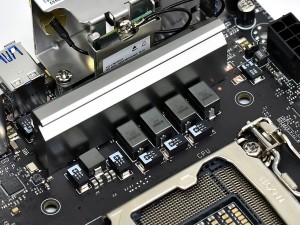

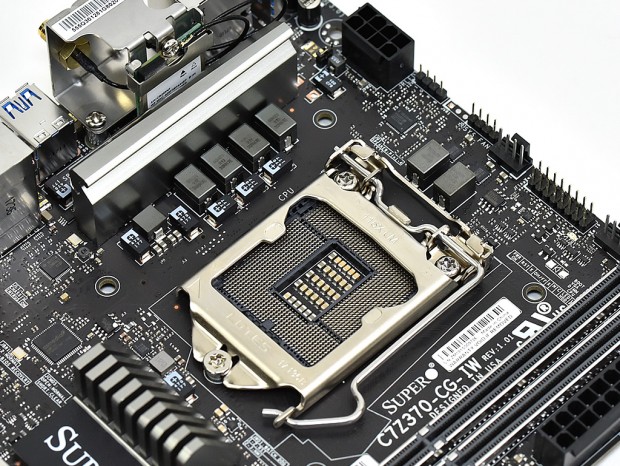

特にSuperO製品で力を入れているのは、電源回路の設計だ。いたずらにフェーズ数を増やすのではなく、電力効率との兼ね合いで最適な構成を割り出している

電源周りは、特にSupermicroのマインドとノウハウが色濃く現れているエリアだ。高負荷時の安定動作はもちろんのこと、大規模なサーバーシステム向けのマザーボードを多く手がけてきた関係から、電力効率を極めて重視した設計が用いられている。

長年の経験から、コンデンサ（キャパシタ）の数は多く、MOSFETの数は減らした方が電力効率は高くなる傾向があるという。SuperO製品もその条件を満たすよう設計されており、実装されているコンデンサは同クラス製品に比べ30％以上も多い。その結果、6％以上も優れた電力効率を実現、その分発熱も抑えられている。

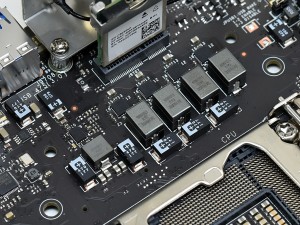

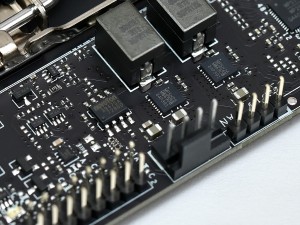

広温度域に対応するフェライトコアチョーク、MOSFETとドライバICを統合した「Dr.MOS」を実装。いずれもサーバー製品に使用される、高品質なコンポーネントだ

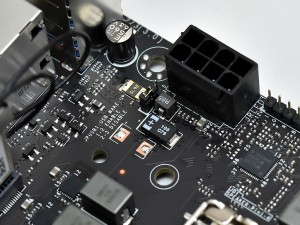

コンデンサ（キャパシタ）の数を増やしてMOSFETを減らした方が、電力効率は高くなるというのは、数多くサーバー製品を生み出してきたSupermicroの経験則。実際、基板上には通常よりかなり多数のコンデンサが実装されている

「Dr.MOS」を冷却している、板状のヒートシンク。電力効率を突き詰めることで発熱の低下も見込めるため、必ずしも大型の冷却機構は必要ではない

チップセットはCoffee Lake専用のIntel Z370を搭載

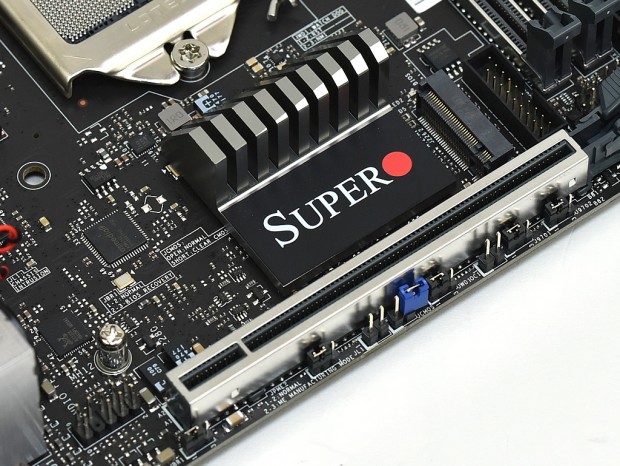

チップセットは、他のCoffee Lake対応マザーボードと同様に、Intel Z370を搭載。ヒートシンクにはSuperOのロゴが飾られている

「C7Z370-CG-IW」が搭載するチップセットは、Coffee Lake向けに用意されたIntel Z370だ。PCI-Express3.0は24レーン、ストレージはSATA3.0（6Gbps）×6、USB3.1 Gen1（USB3.0）×10、USB2.0×14をサポート。“K型番”のCPUを組み合わせたオーバークロックが可能で、PCI-Express接続のSSDやキャッシュ用ストレージIntel Optane Memoryにも対応する。

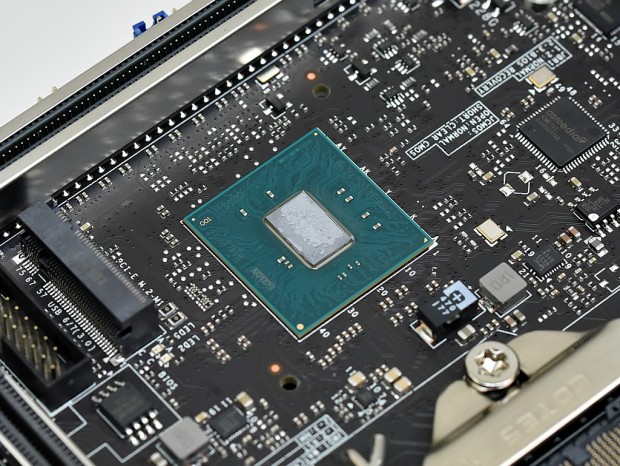

チップセットしての性能は、ほぼ前世代のIntel Z270をそのまま受け継いでいる。K型番CPUを組み合わせれば、お手軽なオーバークロックが可能だ

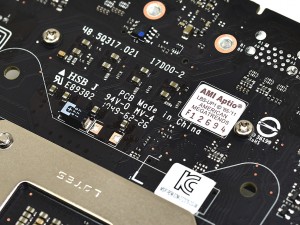

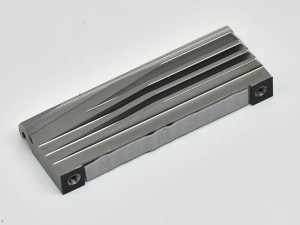

小さいながらに肉厚な印象のヒートシンク。基板とは2箇所でネジ止めされている
