冷却ファンレイアウト：トップファン

マザーボードトレイから90°折り曲げられたバックパネル面には、1基分の120mmファン増設用スペースを用意。搭載位置から、筐体内部の熱を強制的にトップ面に排出する役割を果たしてくれる。さらに120mmサイズラジエターの搭載も可能。最もオーソドックスなオールインワン型水冷ユニット構築時には、この増設スペースを利用する事になる。

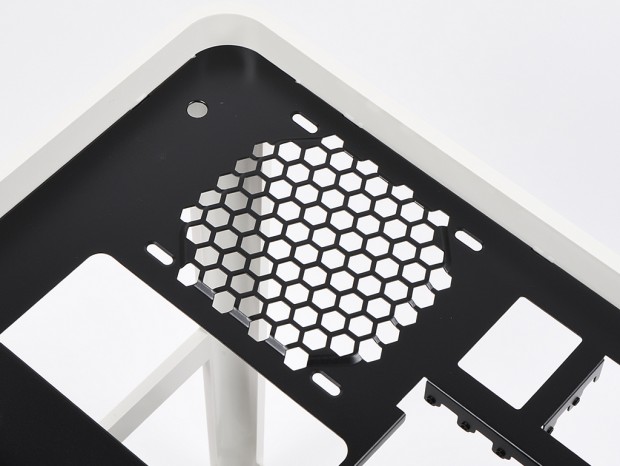

ハニカム状に打ち抜かれた120mmファン増設スペース。ネジ穴は流行のスリットタイプで、固定位置の微調整に対応する

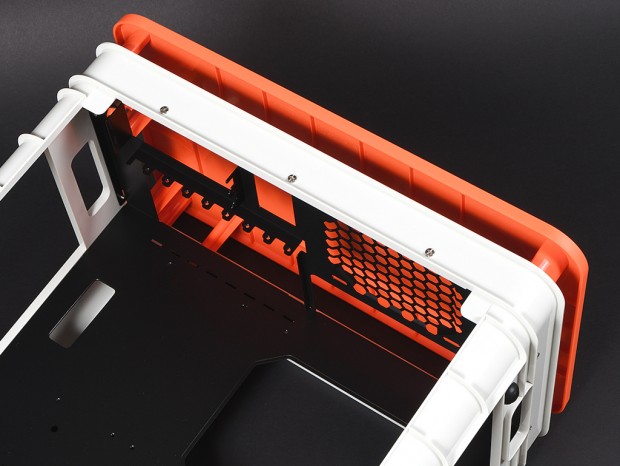

トップカバー（オレンジ）と枠上部（ホワイト）の隙間は実測で約25mm。外部に熱を排出するには十分のスペースが確保されている

冷却ファンレイアウト：ボトムファン

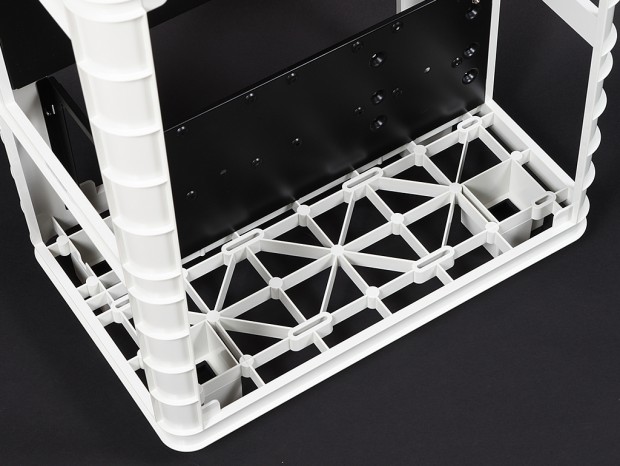

幾何学パターンが施されたボトムパネルには、120mmファンが最大3基並べて増設できる。ユニークなスタイルながら、意外にも強力なエアフロー性能が特徴で、外部のフレッシュな空気を常時取り込む事が可能。言うまでもなく、360mmサイズラジエターの搭載にも対応している。

このように、ボトム吸気とトップ排気による「煙突構造」は、「ALICE」の冷却性能を司る重要な役割を果たしている事がお分かり頂けただろう。

ドライブベイレイアウト：2.5インチSSD搭載スペース

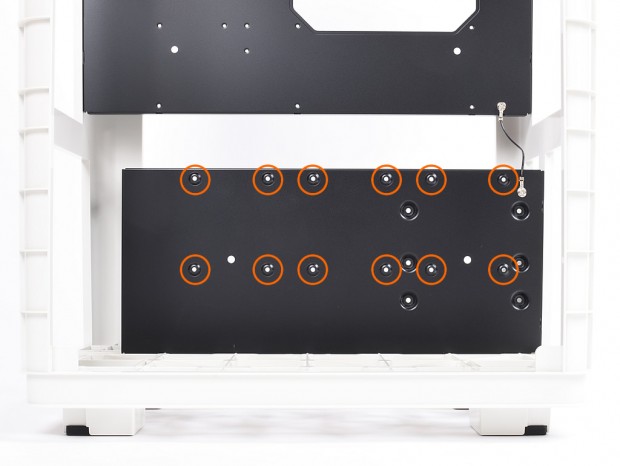

次にドライブベイをご紹介しよう。SECC製プレート下段には複数のネジ穴が確認できる。ここは2.5インチSSD搭載スペースで、丸で囲んだ部分がネジ穴となり、2.5インチSSDx1台につき4つを使用。縦方向に3台を並べて固定ができるようになっている。

ドライブベイレイアウト：3.5インチHDD搭載スペース

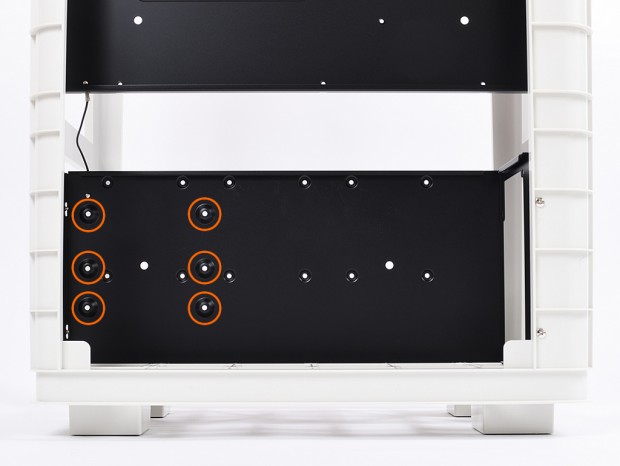

次にSECC製プレート下段の右側面には6つのネジ穴を用意。これを利用し、3.5インチHDDが1台搭載できる。このように、同じプレートの両面を使い分け、右側に3.5インチHDDx1台、左側に2.5インチSSDx3台がマウントできる事になる。決して十分な収納力とは言い難いが、外付けストレージを用意するか、オンラインストレージサービス等を利用し、容量の足りない部分は上手く折り合いを付ければいいだろう。

本当は8段+2段の拡張スロット

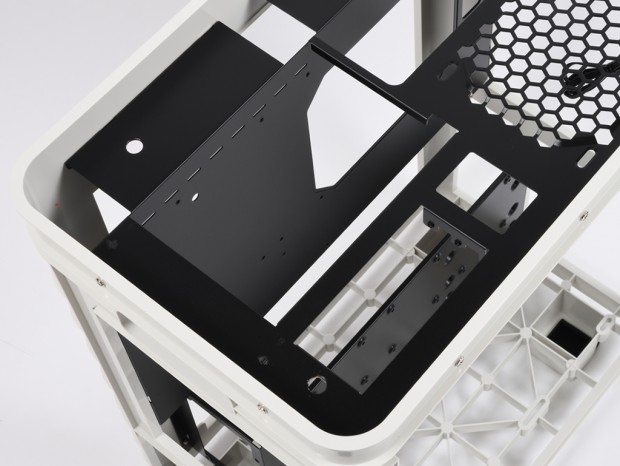

「垂直レイアウト」により、拡張スロットもトップ面に位置する。オープンフレーム型という特殊なスタイルのためか、出荷時より拡張スロット金具は非搭載。全8段分の開口部があるのみだ。ここで気になるのは、右横の開口部。よく観察してみると2つのネジ穴があり、明らかに縦向きの拡張スロットである事が分かる。ただしマニュアルや製品資料に記載は無く、使用は可能ながら、本来魅せる目的である”グラフィックスカードの垂直マウントは無意味”という事のようだ。

垂直マウント用のスロットがなぜ存在するのかは不明。使用できるが、ライザーケーブルを用意したところでカバーに覆われるため、グラフィックスカードの魅せるスタイルは成立しない

電源ユニット搭載スペース

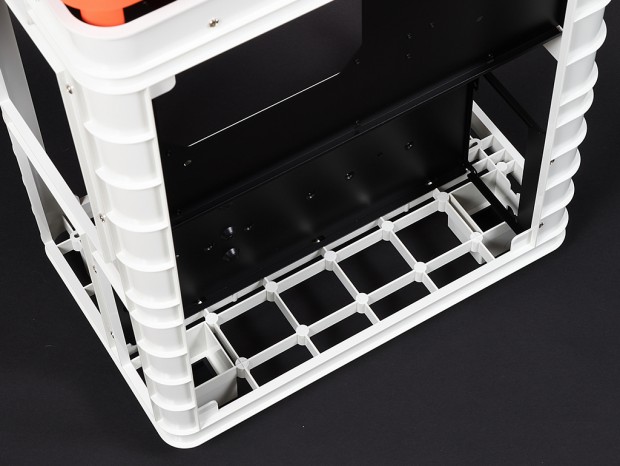

電源ユニットはボトムレイアウトを採用。格子状ボトムパネル面には、奥行き220mmまでをサポートする、電源ユニット搭載スペースを確保した。搭載はリア面の枠にネジ留めする一般的な方法で、スペースの関係上、冷却ファンは右側面に向けて固定する縦置き式となっている。
