Deepcool「GAMMAXX L240」の組み込み手順

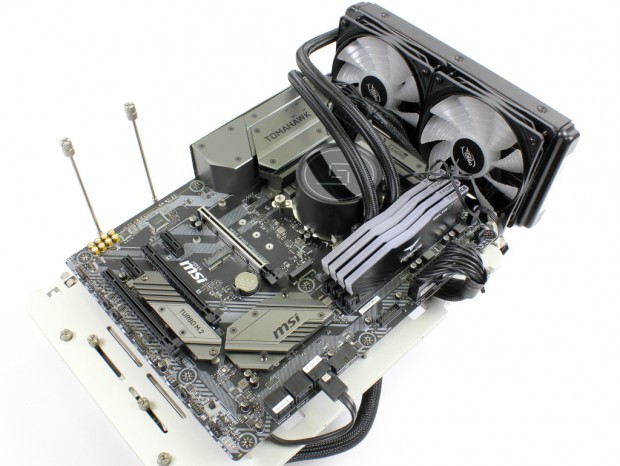

次に「GAMMAXX L240」の組み込み手順を解説していこう。なおテスト用のマザーボードには、現在最も一般的なLGA1151プラットフォームのMSI「MAG Z390 TOMAHAWK」を用意した。


「Back Plate」の指定の位置に4本の「Screw Bolt」をセットし、「Insulative Cushion」で固定

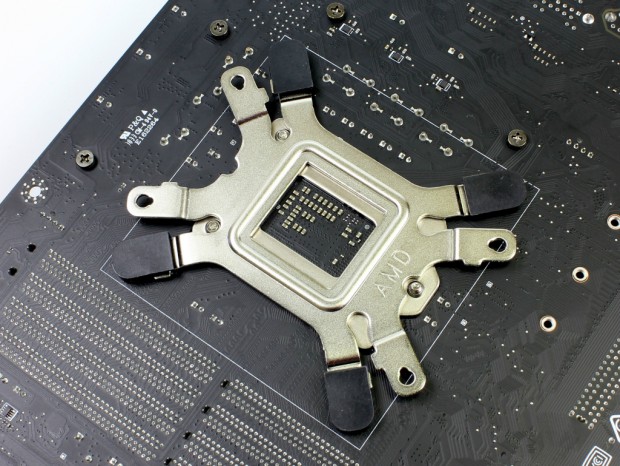

「Screw Bolt」をセットした「Back Plate」をマザーボードに仮固定。なおLGA20xxおよびAMD Socket AM4では「Double-screw Bolt」を使用するため、ここまでの手順は不要

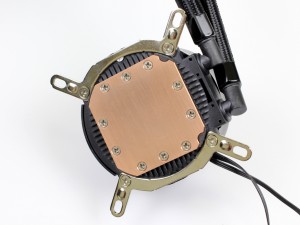

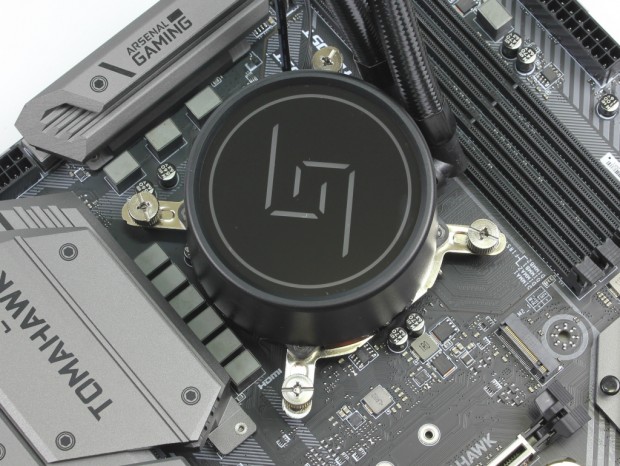

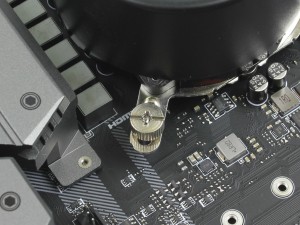

ウォーターブロックに、「Nut A」を使い「Mounting Bracket（Intel）」を固定	ウォーターブロックを「Nut B」で固定。均等にテンションを加えるため、対角線上で交互に締め付ける

ポンプ用の3pinコネクタをマザーボードのコネクタに接続すれば、ウォーターブロックの搭載は完了だ

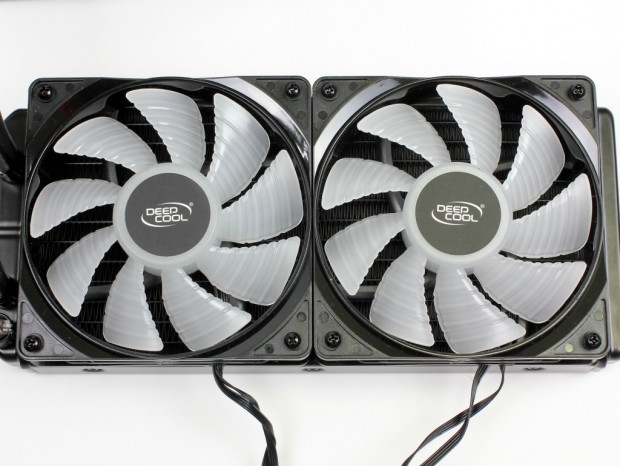

2基の冷却ファンを「Fan Screw」を使いラジエターに固定


RGB LED用4pinコネクタは「LED Extension Cable」と「RGB Extension Cable」（左）を、ファンコネクタは「Fan Hub」（右）を使いマザーボードに接続
