ファンハブ付き240mmサイズラジエター

120mm口径ファン2基を並べて搭載するラジエター。通称”240mmサイズ”ラジエターは、外観上ライバルモデルとの差別化が最も難しいパーツと言えるだろう。ただし「Celsius S24」からは少々異なる部分を見つけた。それが「ファンハブ」の存在だ。

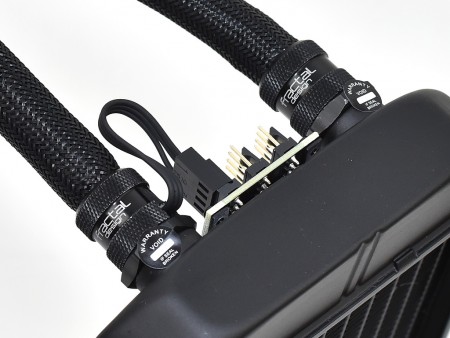

ウォーターチューブの間に装備された「ファンハブ」。小さな基板上には3つの4pinコネクタが搭載されている

3つある4pinコネクタ、そのうち1つは片側の”ウォーターチューブ付け根”から伸びたケーブルと接続済み。残る2つのコネクタには何も接続されていない。これは120mm口径ファンの給電用コネクタだ。多くはマザーボード上のファンコネクタを使用していたが、ラジエターにコネクタを設ける事で、面倒なケーブルの取り回しを考慮する必要がなく、スマートに設置ができる。ちょっとしたアイデアだが、今後この手法は増えていくかもしれない。

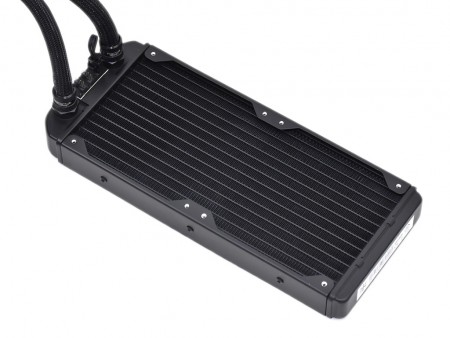

一般的なコルゲートフィンタイプのコアが採用された、アルミニウム製ラジエター。つづら折りのフィンは14列で構成されている

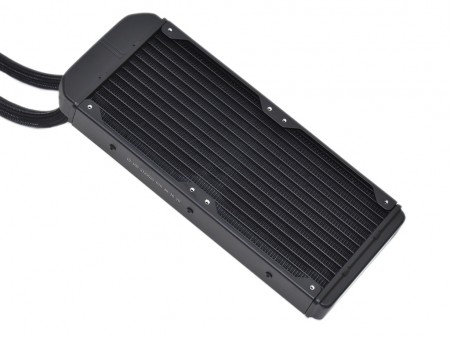

ラジエターの外形寸法は幅122mm、長さ284mm、厚さ31mm。ここに120mm口径ファン2基をマウントする

G1/4フィッティング採用で拡張できるオールインワン型水冷ユニットに

ここでもうひとつ注目しておきたいのが、ラジエターに接続されているウォーターチューブだ。接続にはDIY水冷で標準的なG1/4フィッティングが採用されており、任意でグラフィックスカードを水冷化したり、リザーバーを接続する事ができるようになっている。通常オールインワン型水冷ユニットは「メンテナンスフリー」が基本。水漏れのトラブル等を懸念し、分解・改造ができないように作られている。しかしDIY水冷が一般化している今、より自作PCが楽しめるよう敢えて拡張の余地を残した。「Celsius S24」はオールインワン型としては珍しい、拡張できる水冷ユニットというワケだ。

ラジエターに接続されるウォーターチューブ。フィッティングはG1/4タイプで、着脱が可能。ただし”WARRANTY”シールで封印されているため、フィッティングを取り外した瞬間に製品保証の権利を失効することになる

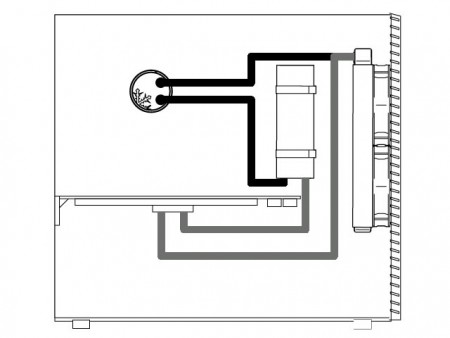

同梱マニュアル（P15）には、グラフィックスカードの水冷化やリザーバーを増設した作例が記されている。つまり拡張はFractal Designによる「公認」と解釈して差し支えないだろう。ただし保証範囲外である事は覚えておく必要がある

ラジエター冷却用120mm口径ファン「Dynamic X2 GP-12 PWM」

240mmサイズラジエターに搭載するのは、120mm口径25mm厚の冷却ファン「Dynamic X2 GP-12 PWM」だ。Fractal Designにはカタログモデル「Dynamic」シリーズがラインアップされているが、PWM制御対応の単品発売は行われていない。つまりラジエター向けに用意された冷却ファンというワケだ。
　軸受けは「LLSベアリング」（流体軸受け）を採用。回転数は500～2,000rpmで、騒音値はフル回転時でも32.3dBA。風量は最大で148.8m3/h・87.6CFMで、静圧は2.30mm H2Oとされる。

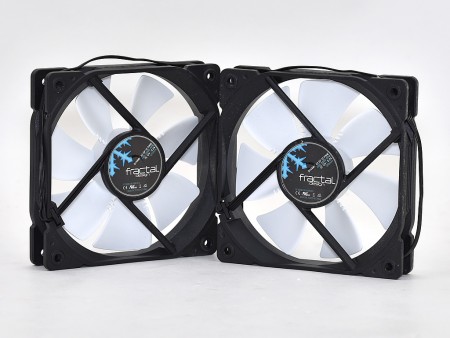

付属の「Dynamic X2 GP-12 PWM」は120mm口径25mm厚のPWM対応モデル。カラーはFractal Designブランドのコーポレートカラーでもある、ブラックフレームとホワイトインペラを採用。フレームタイプはリブ無しで、平均故障間隔（MTBF）は100,000時間

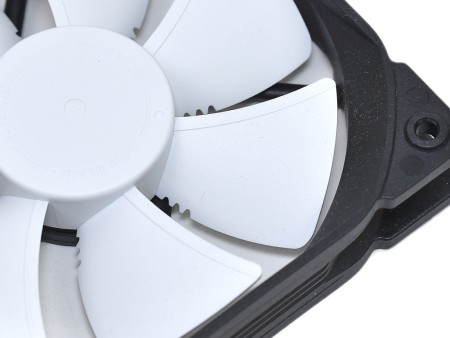

インペラは7枚仕様で、中心部に近い”付け根”には3つの溝が設けられている。これは空気の乱れを抑え、乱流から発生するノイズを軽減する効果が期待できる。
　さらにインペラの後方には、航空機の翼からヒントを得た「トリッピングワイヤー」を採用。マイクロ乱流層を故意に発生させることで、空気の剥離が遅延。冷却ファンには効率的なエアフローを生み出す事ができるという。

独自のインペラデザインにより、大きな風量と高い静音性を確保。注意深く観察すると、細部にわたり工夫が凝らされている
