「Kraken X62」組み込み手順解説

製品の概要を把握したあとは、冷却テストに向けて「Kraken X62」の組み込み手順を解説しよう。今回の検証では、Intel第7世代CoreプロセッサCore i7-7700Kと、最新のIntel Z270 Expressチップ搭載ATXマザーボードを用意した。つまり搭載テストはLGA1151になる。

ちなみに同じIntelのLGA1366およびLGA115x系は共通、LAG2011とAMD系はそれぞれ若干の作業手順および使用パーツが異なる。いずれも台座部分とポンプ一体型ウォーターブロックを固定するまでの違いなので、図説マニュアルを参照頂ければそれほど戸惑う事は無い。

ソケット周辺の穴に合わせ「Intel backplate」を仮置きする	ネジ穴はスライダータイプで、LGA115x系は内側、LGA1366は外側に移動させる
	3種類あるスタンドオフから「Intel socket 115X/1366 standoff」を選び、「Intel backplate」に固定する。作業には六角のソケットドライバーがあると便利だが、無理にトルクを掛けて破損しないように注意が必要
「Intel socket 115X/1366 standoff」をCPUソケット周辺4箇所に固定。これで台座部分の組み込みは完了
出荷時からウォーターチューブに装着済みの「Intel retension bracket」を台座に載せる。グリスは塗布済みだが、塗り直しが必要であればこのタイミングで行う	ハンドスクリュータイプ「Thumb nut」で、「Intel retension bracket」を台座に固定。ヘッド部はプラスドライバーでトルクを掛けることができる
4つのスタンドオフに「Thumb nut」を対角で締め付けていけば、ポンプ一体型ウォーターブロックの固定は完了。ちなみに作業中に誤ってウォーターブロックが落下し、周辺パーツを壊すリスクがある。可能であれば、PCケースからマザーボードを外した状態で確実に作業を行ってほしい

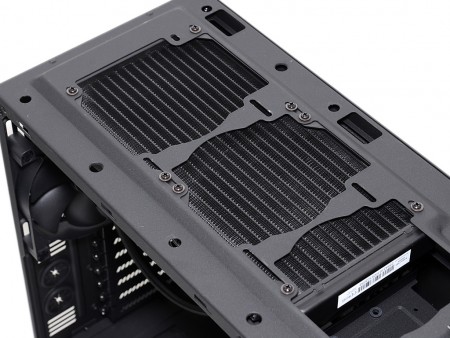

280mmサイズラジエターは、PCケース天板に「5mm UNC 6-32 screw」と「Washer」でネジ留め。この作業では合計8本のネジを締め付ける。なお冷却ファンの固定も忘れずに。25mm厚ファンなので「30mm UNC 6-32 fan screw」を使用する
ウォーターチューブ側面のコネクタに「Mini-USB cable」「Power cable set」を装着。それぞれをUSBピンヘッダとSATA電源コネクタ、ラジエター搭載の冷却ファンに接続すれば搭載は完了。ひと頃のオールインワン型水冷ユニットに比べれば、作業工程が多少省略されているので、30分程度あれば固定できるだろう

覚えておきたいメモリスロット周辺クリアランス

「Kraken X62」の仕様書には「Ram Height Clearance」という記述がある。実測で直径約80mmのポンプ一体型ウォーターブロック、さらに直径約11mmのウォーターチューブと隣接するメモリスロットは、かなり接近した関係にある。実際に組み込みを行ったところ、最もCPUソケットに近いメモリスロットの”上空”には、ウォーターチューブの付け根部分がせり出す事が分かった。

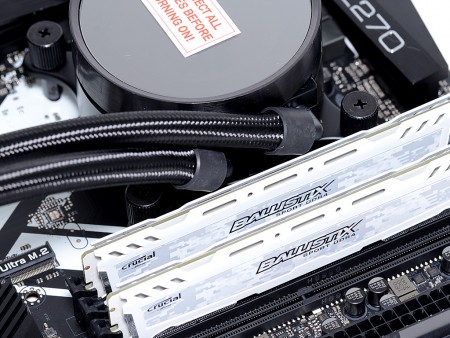

ウォーターチューブの付け根部分が一段太くなり、CPUソケット寄りのメモリスロットに若干せり出している事が分かる（検証用メモリの高さは実測で約33mm）

前述の「Ram Height Clearance」の項目には「35mm」とあり、これが搭載可能なメモリ高というわけだ。大型ヒートスプレッダが装着されたメモリを使う場合、マザーボードのメモリソケットレイアウト（装着バンク順など）を事前にチェックする必要がある事を覚えておこう。
　なおこれを回避するために、ウォーターチューブの向きを変えて、ポンプ一体型ウォーターブロックを搭載する手もある。ただしヘッド上部のミラー部に浮かび上がるNZXTロゴのイルミネーションは、表示角度（方向）の変更ができない（消灯は可能）。ウォーターチューブはあくまで右側レイアウトで設計されている。
