フロントトップレイアウトのスイッチ＆アクセスポート

次に各種スイッチ類とアクセスポート類を見ていこう。これらはひとまとめに、フロントトップ部にレイアウト。中央の大きなスイッチはPowerスイッチ、左側がResetスイッチ、さらに上下段に分かれた小さなスイッチの上（太陽マーク）が「LEDエフェクトスイッチ（LED Mode Switch）」で、下（円を描く矢印）が「LEDライティングスイッチ（LED Color Switch）」だ。
　アクセスポートは右端からUSB3.0×2ポート、USB2.0×2ポートを装備。左端上段には音声入出力端子（Audio in/out）、さらに下段には2スロット仕様のSDカードリーダー（SD / SDHC / SDXC / microSD / microSDHC / microSDXC）が備え付けられている。最近のミドルタワーPCケースでの装備としては珍しく、たいへん重宝するだろう。

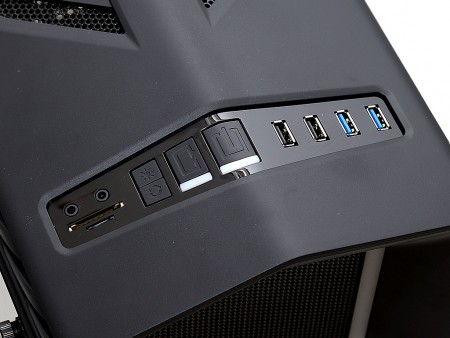

フロントトップの操作パネル群。なおカードリーダーはSDとmicroSDの2スロットだが、排他利用のため同時使用はできない

傾斜付きトップパネル

トップパネルは三角屋根のように、中央から左右に傾斜が設けられている。このデザインによる機能的なメリットは考えにくいが、「P7-C1」の特徴的な外観を形成する大きなポイントになっている。なお中央から背面までのエリアは、トップパネル部に内蔵する冷却ファン用の通気孔で、内部の熱を排出する出口の役割を果たしている。

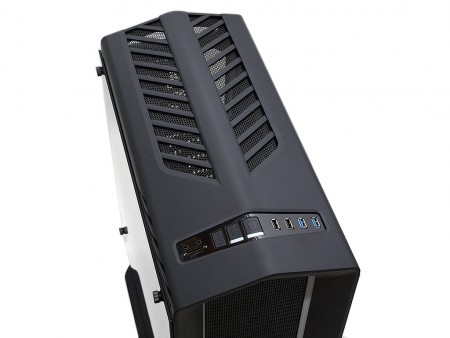

視覚効果でサイズ以上に大きく見える三角屋根のトップパネル。左右には開口部がデザインされた通気孔が設けられている

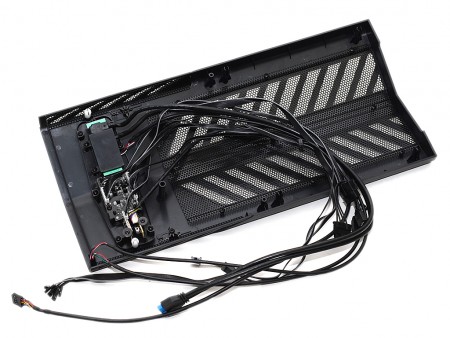

ABS樹脂製のトップパネルを外し、背面をチェック。スイッチ類およびアクセスポート類があるフロント寄りはたくさんのケーブルが接続されていた
シャーシへの固定に使用されているのは、左右各3本プラスチック製ファスナー。フロント寄り1本は十字に割れた白、残り2本は2つに割れた黒。トップパネル素材に柔軟性があるため、ファスナー（特にフロント寄り）はかなり外しにくい。作業時は破損に注意しよう

強化ガラス採用の左サイドパネルと密閉型右サイドパネル

「P7-C1」外観上の特徴で最も目に付くのは、左サイドパネルに装着されている強化ガラスの存在だろう。近頃のPCケースでは採用例が多く、もはや特別な存在ではないが、フレームがなく四隅までシースルーなので魅せるPCの構築には強みとなるだろう。なおマザーボードトレイ裏面側にあたる右サイドパネルは、スチール製の密閉タイプで、上下2本のハンドスクリューで固定されていた。

ダークグレーの強化ガラスは実測で4mm厚。シャーシには側面側から4つのネジで固定
	密閉されたスチール製右サイドパネル。L字に曲げられた背面側上下各1本のハンドスクリューで固定されている

オーソドックスなリアパネル

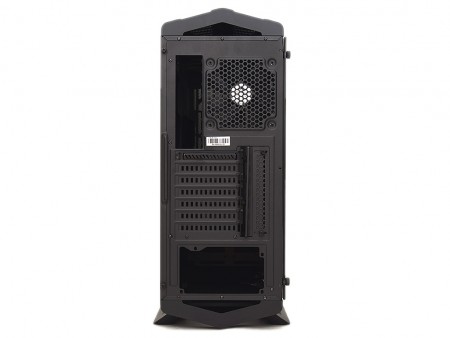

次にチェックするのはリアパネルだ。最上段右には標準装備品の120mm口径ファン、その左手はマザーボードのバックパネルI/O用にカット。中段はスリット付きの拡張スロットがレイアウトされている。そして下段の開口部は電源ユニットマウントスペースといった具合。モデル特有の装備や仕掛けは見当たらず、オーソドックスなミドルタワーPCケースのバックパネルだった。

画像右手が強化ガラスで、左手がスチール製の各サイドパネル。このアングルから、固定方法の違いも確認できる

ボトムパネルデザイン

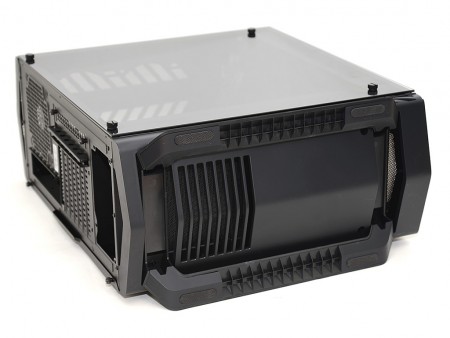

本体を横倒しにして、ボトム面をチェックしてみよう。これも流行なのか、ボトム面はスチール製シャーシむき出しではなく、ABS樹脂製の「台座」が装着されている。鉄板よりプラスチックの方が自由に成型できるという利点と、ABS樹脂の特性により適度な弾力があり、振動を弱める効果も期待できる。
　背面寄りにはスリットが設けられ、シャーシ底面には通気孔を装備。電源ユニット用の吸気口の役割を果たしている。なおこの面には防塵フィルタも装着済み。「台座」があるため、やりやすいとは言えないが着脱はできるようになっている。

設置面の四隅には、実測50×10mmの滑り止めのラバーが装着済み。なお形状はトップパネル同様、傾斜が設けられた逆V字デザイン
