「H170 Pro4/Hyper」の実動チェック

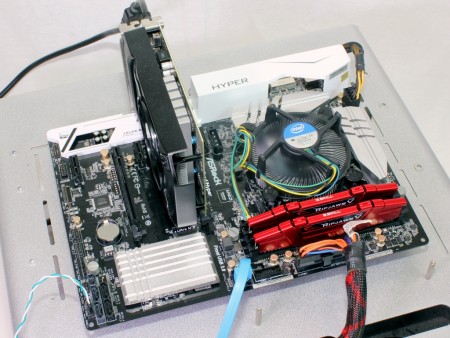

「H170 Pro4/Hyper」をベースにしたPCを構築して実動チェックを開始。もちろんBCLK調整によるオーバークロックがメインのため、別途グラフィックスカードを用意した

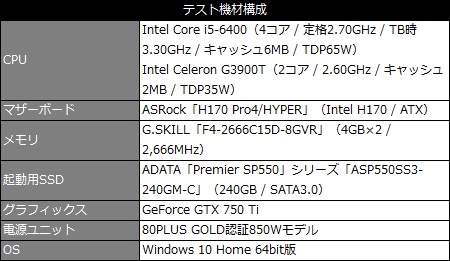

ここからは、いよいよ「H170 Pro4/Hyper」をベースにPCを構築して実動チェックを進めていくことにしよう。CPUにはSkylakeのミドルレンジCore i5-6400と、ローエンドCeleron G3900Tの2種類をチョイス。いずれも倍率変更非対応のNon-Kモデルだが、どこまでクロックアップできるのか楽しみだ。またCPUクーラーにはCore i5-6400に付属のリテールクーラーを使用し、グラフィックスカードも別途用意している。なおテスト環境の詳細については以下の表を参照いただきたい。

Core i5-6400のオーバークロックに挑戦

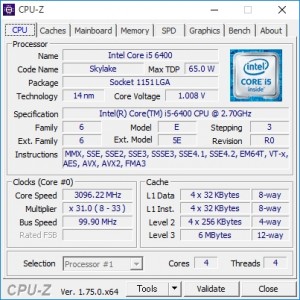

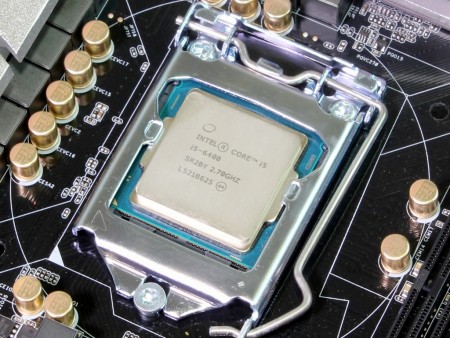

4コアSkylakeでは最も安価なCore i5-6400。コアクロックは定格2.70GHz（TB時3.30GHz）で、Hyper Threadingには非対応

BCLKによるオーバークロックと言うと倍率変更よりも難しい印象を受けるが、メモリクロックの調整やC-State機能の無効化などはすべて自動。基本的にはUEFIの「BCLK Frequency」を調整して動作チェック、またBCLKを調整するという作業を繰り返すだけ。コア電圧も安全圏内であらかじめ引き上げられており、ギリギリまでチューニングしたい場合のみ設定してやればいい。

「H170 Pro4/Hyper」でのオーバークロックは、基本的にOC Tweakerタブにある「BCLK Frequency」の数値を調整するだけ。設定は90～600MHzまで0.0625MHz刻みに行うことができる
C-State機能の無効化などはBCLKを設定すると自動的に行われる	BCLKに合わせてメモリクロックも引き上げられるが、2,133MHz以下になるようメモリ対比は自動的に調整される
オーバークロック時はC-State機能が無効になるため、コア電圧を設定する場合は固定値を入力する「Fixed Mode」がオススメ。ちなみに1.400V以上はやや危険なレベルということで、赤字表示になる

定格クロックが2.70GHzと低めに設定されているため、コア電圧をいじらない状態でもグングン動作クロックは伸び、約60％アップとなるBCLK 160MHz / 4.30GHzまでは安定動作が可能。ベンチマーク時のCPU温度も70℃以下で推移しており、リテールクーラーでも安全に運用できるだろう。また“カツ入れ”により電圧を1.375Vに設定すると、最終的にBCLK 170MHz / 4.60GHzまで動作クロックが向上。ベンチマーク時の温度は91℃まで上がり、そのまま常用するのは少々厳しいレベルだが、熱暴走によるクロック低下やフリーズなどは一度も発生しなかった。

定格駆動時はTurboBoost機能により、シングルコア時は最高3.30GHz、マルチコア時は最高3.10GHzまでクロックが上昇	BCLKのみを設定した場合、4.30GHzまで安定動作が可能。コア電圧は「CPU-Z 1.75.0」読みで+0.176V
コア電圧を1.375Vに設定すると4.60GHzまで動作が可能。ちなみにBCLKをいじるとC-Stateが無効になるため、コア電圧・クロックとも下がらなくなる
