エルミタ的速攻撮って出しレビュー Vol.440

これで全てが分かる。SilverStone「RAVEN RVZ02」徹底解説

2015.09.16 更新

文:GDM編集部 松枝 清顕

  • rss
  • Twitter
  • Facebook
  • hatena
  • pocket
PCケース SilverStone

SSDを搭載してみる

右側エリア上部にある、2.5インチシャドウベイにSSDを搭載してみる。プラスチック製トレイ下部は蝶番で、上部は左右のクリップによりシャーシに固定。これをリリースする事でトレイを持ち上げ、SSDを挿入。ツールフリーでロックされる仕組みだ。

ツールフリー機構を備えたプラスチック製トレイ。搭載方法はロックを解除してSSDをスライド挿入。トレイをシャーシに戻せば固定は完了。工具やネジは一切不要だ
SSDコネクタ側のシャーシ面には、SATAデータケーブルと電源ケーブルが接続できるよう、あらかじめカットされている。内部容積が限られているだけに、ケーブルの”取り回し”も重要な設計ポイント。これもケーブルマネジメント機構のひとつだ

3.5インチHDDを搭載してみる

左側エリアの上部、拡張カード搭載スペースと場所を分け合う2.5/3.5インチ共用シャドウベイに、3.5インチHDDを搭載してみよう。おさらいしておくと、この場所はグラフィックスカードとトレードオフの関係にあり、カード長200mm以下であれば共に搭載できるという条件付きのスペースだ。3.5インチHDD(または2.5インチSSD)は、底面の穴を利用してのネジ留め式を採用。コネクタは段差のあるシャーシ中央側に向けて固定する。

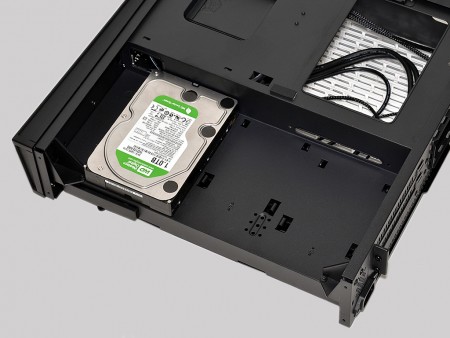

拡張カードとスペースを分け合う2.5/3.5インチ共用シャドウベイ。3.5インチHDDのマウントは縦方向に限定される
SATAコネクタが露出するよう、シャーシの一部をカット。ケーブルを最短で接続する事ができる。これも「RVZ02」におけるケーブルマネジメント機構といえる部分だ 3.5インチHDDを搭載すると、残る拡張カード搭載スペースは最大でも200mm程度。近頃市場に出回るMini-ITX用のショートサイズモデルは都合がいい

グラフィックスカードを搭載してみる

左側エリア上部に割り当てられた拡張カード搭載スペースに、グラフィックスカードをマウントしてみよう。同一ラインに場所を分け合う2.5/3.5インチシャドウベイを「使わない」前提であれば、最大330mmまでのグラフィックスカードが搭載可能。Mini-ITX対応のスリム型PCケースとは思えないスペースの確保は、ゲーマー向けを謳うに相応しい設計といえる部分だ。なお固定にはカードサイズの長短に関わらず、付属のライザーカードを使用する事になる。

ミドルタワーPCケースのように、マザーボードとグラフィックスカードは垂直状態でマウントできないため、ライザーカードを使用。まずはマザーボードの拡張スロットに付属の「PCIE RISER CARD」を接続し、シャーシ側にネジ留めする
次に「PCIE RISER CARD」へ「PCIE EXPEND CARD」を接続。これでマザーボードと水平の状態で拡張スロットの準備ができた

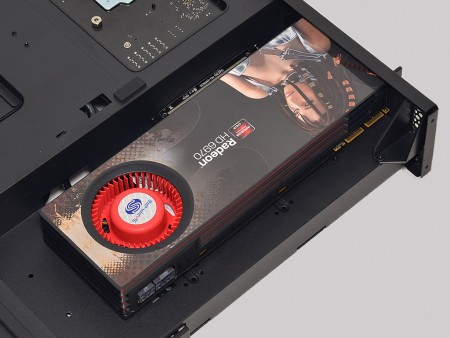

テスト用に、奥行き270mmで2スロット占有デザインのグラフィックスカードをマウント。拡張カードスロットには2本のネジでしっかりと固定する
付属の「CARD HOLDER BKT」を使えば、グラフィックスカードの後部を挟んで固定。ぐらつきを抑える補強ができる。なお使用時はカード厚が35mmまで、未使用時は43mm厚までの制限が設けられている
