Thermaltake「Core X9」内部構造チェック

ツールフリー機構搭載の5.25インチオープンベイ

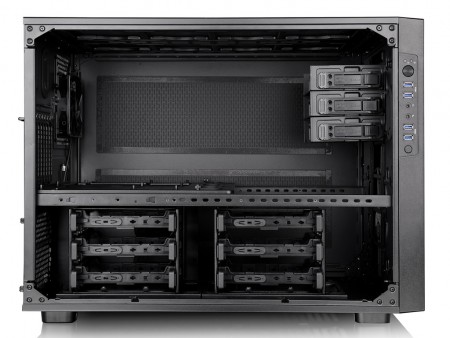

5.25インチオープンベイは全3段仕様。光学ドライブは「上・中・下」どの位置にも搭載する事が可能だ。マウント手順は、まずフロントパネルを引き剥がし、防塵フィルタ付きのブランクベゼルを取り外す。そこに光学ドライブをスライドさせれば穴位置でロック機構が働き、固定が完了。念のためネジ留めによる補強にも対応する。

全3段仕様の5.25インチオープンベイ。光学ドライブのマウントには、一度フロントパネルを引き剥がす必要がある
ブランクベゼルは防塵フィルタが装着済み。使い勝手を考え、3段のうち好きな場所にドライブが固定できる
左側面にロック機構を備えた専用トレイ。シャーシフロント部に4本のハンドスクリューで固定されており、着脱ができるようなっている
光学ドライブを搭載するとご覧の通り。片側ロックだけで心配ならば、ネジ留めにも対応する	スペック表に表記はないものの、5.25インチトレイには2.5インチSSDを2台並べて搭載可能。つまり最大で6台がマウントできる

2.5インチ共用の3.5インチシャドウベイ

「Core X9」のストレージ搭載スペースでは、最も収納力の高い3.5インチシャドウベイ。ツールフリーで着脱可能なABS樹脂製専用トレイは2.5インチ共用タイプで、3段ずつ2つのユニット（HDDケージ）で構成されている。

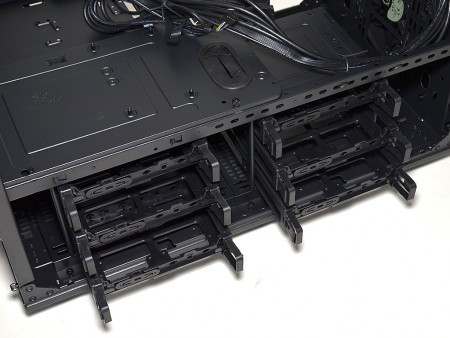

マザーボードトレイ下にレイアウトされる2.5/3.5インチ共用シャドウベイ。HDDケージタイプのユニットが2つ横並びで、各3台合計6台のSSD/HDDが搭載できる
2.5/3.5インチ共用の専用トレイ。素材はABS樹脂製で、両サイドのロック機構によりHDDケージ部に固定されている
3.5インチHDDは両側面の着脱式ピンにより、ツールフリー固定。2.5インチSSDは底面ネジ留め固定が採用されている
HDDケージユニットは、2本のハンドスクリューで固定されており、簡単に取り外す事ができる

多彩なマザーボードトレイ裏のドライブ格納スペース

マザーボードトレイ裏面にも、ストレージ格納スペースが用意されている。その位置はちょうどCPUソケットやメモリがレイアウトされる真裏にあたり、搭載スタイルは複数におよぶ。付属のマニュアルだけでは少々分かりにくいため、ここでは多彩な搭載バリエーションを全てご覧に入れよう。

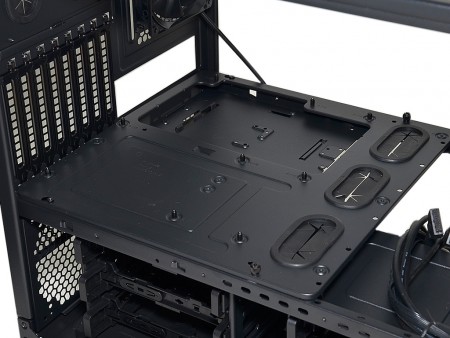

マザーボードトレイは2本のハンドスクリューで固定されており、容易に着脱ができる。取り外したマザーボードトレイをひっくり返すと、ABS樹脂製のトレイが確認できる
ABS樹脂製のトレイは、ワンタッチで着脱が可能。2.5インチSSDまたは3.5インチHDDが1台搭載できるようになっていた
なおドライブの固定は2.5インチSSDが底面ネジ留め、3.5インチHDDは両側面のピンで固定するツールフリー機構が装備されている
マザーボードトレイの「底板」はさらに2本のハンドスクリュー固定で着脱に対応。ABS樹脂製のトレイを使わずにストレージを固定する場合、取り外した「底板」をひっくり返して使用する事になる。マニュアルでも分かりにくく、最も難解なギミックのひとつだ
3.5インチHDDは合計2台を並べて搭載が可能。固定はHDD底面4本のネジ穴を使用する
さらに3.5インチHDD×1台と、2.5インチSSD×2台も同時に搭載が可能。もちろん2.5インチSSDのみ2台（または1台）の構成も可能。実に多彩なストレージ収納スペースだ
