CORSAIR「330R Silent」を実際に組み込んでみる

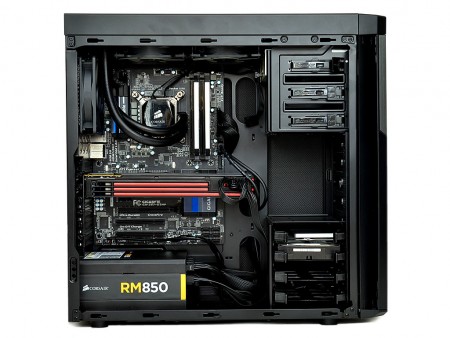

「330R Silent」の内外装をくまなくチェックした後は、構成パーツを組み込んでみよう。実際に組み込みを行う事で、カタログスペックでは気が付かなかった事や、搭載後の周辺空きスペース等、製品の善し悪しを決定付けるポイント等を詳細に解説していく。

5.25インチオープンベイに光学ドライブを搭載してみる

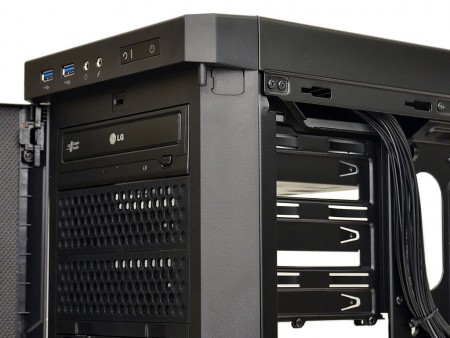

5.25インチオープンベイには、光学ドライブを搭載してみよう。ツールフリー機構を備えるため、搭載はいたって簡単。フロントベゼルを取り外し、光学ドライブを前面からスルスルと挿入。光学ドライブ側両側面のネジ穴部分に差し掛かると、左側面のロックが勝手に掛かる仕組み。片側のみのロック機構ながら、右側面のガイドにもしっかりと支えられ、がたつく事はない。

ツールフリーのロック機構を備えた、5.25インチオープンベイ。ロック機構は左側面のみだが、不安を感じることは無かった。どうしても気になる場合は、右側面にある2つのネジ穴が利用可能
	レバーが立ち上がった状態でロック。解除する場合は倒せばいい。ロック機構の左端には縦に2つネジ穴も用意されている

2.5インチSSDと3.5インチHDDを搭載してみる

全4段仕様の2.5/3.5インチ共用シャドウベイに、2.5インチSSDと3.5インチHDDそれぞれ1台ずつをマウントしてみる。ワンタッチで着脱できる専用トレイには、ドライブ固定面両サイドに防振ブッシュ付き固定ピンが装備されている。3.5インチHDDはこのピンを使い、ツールフリーでマウントが可能。2.5インチSSDは底面4つの穴を使い、ネジ留めする仕組み。多くのPCケースで採用されている方法だけに、マニュアルを確認するまでもなく順調に作業できるだろう。

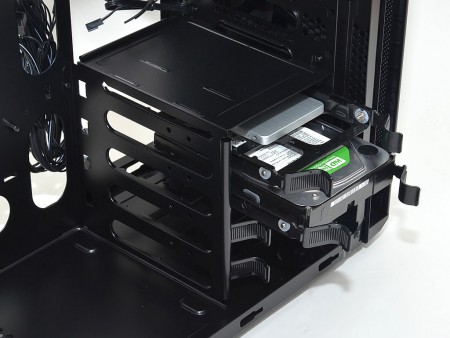

HDDケージにはABS樹脂製専用トレイを4台分装備。なおHDDケージ側面には大きくスリットが設けられており、通気性が確保されている
3.5インチHDDは防振ブッシュ付き固定ピンによりツールフリーマウント	2.5インチSSDは底面4箇所の穴を使い、ネジ留め固定する

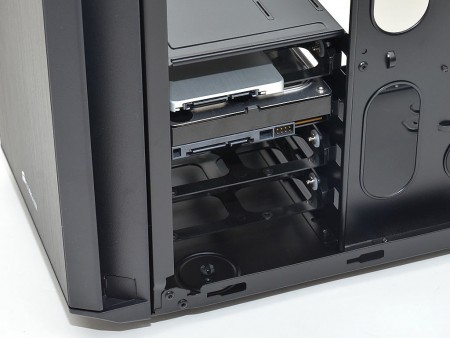

各1台のHDDとSSDを搭載した背面の様子。コネクタはこちらの面に向けてドライブを固定する事になる
	コネクタからサイドパネルまでの距離は実測約30mm。マザーボードトレイよりもセットバックされているため、SATAケーブルのコネクタは、ストレートタイプでも問題ない
